Гидроцилиндр. масляный — HITACHI KH150-3

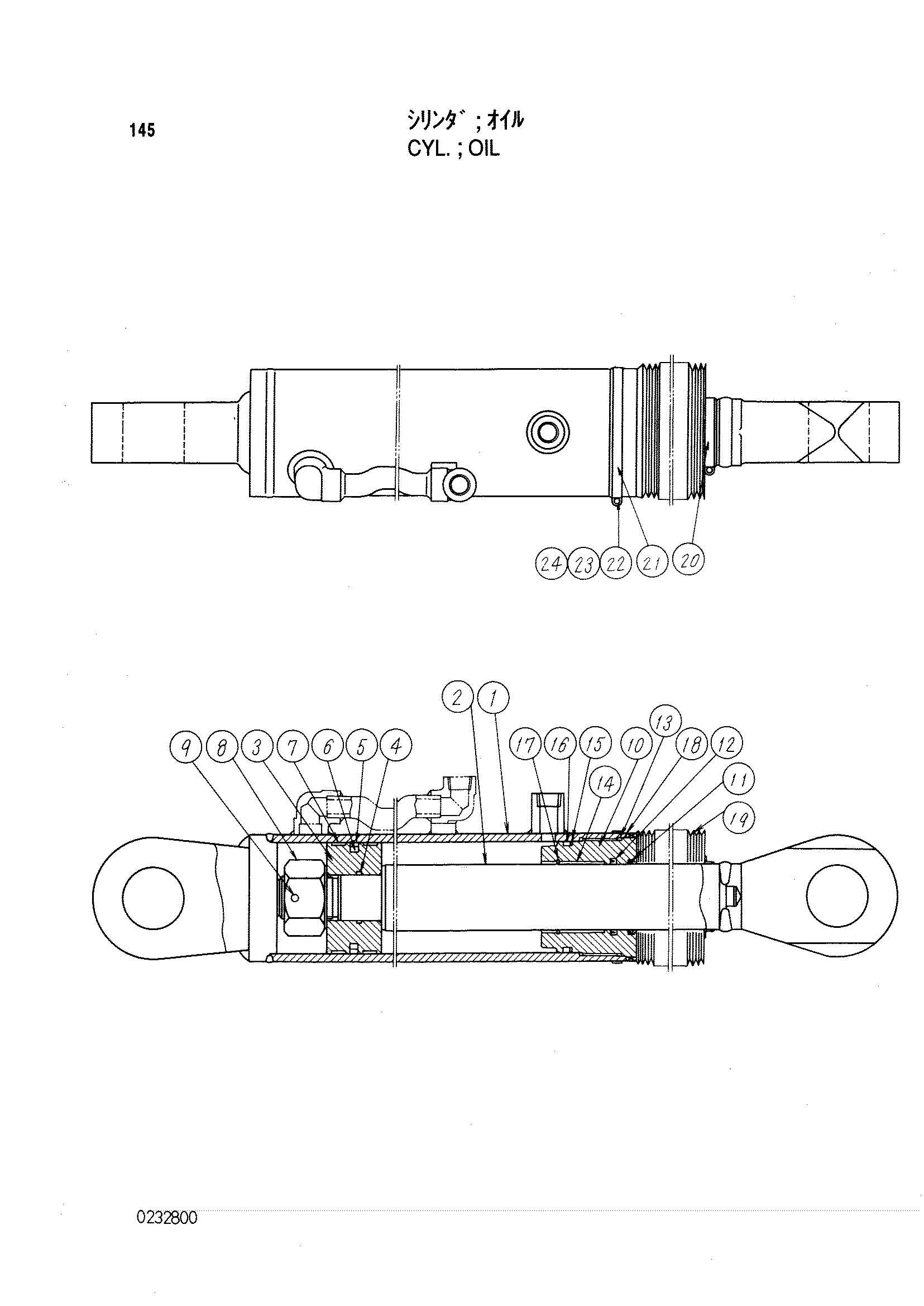

Заводская схема «Гидроцилиндр. масляный» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4140804 замена: 4167879 | Гидроцилиндр. масляный | 1 | |
| 1 | 0232801 | Гидроцилиндр. трубка | 1 |
| 2 | 0232802 | Поршень шток | 1 |
| 3 | 0232803 | Поршень | 1 |
| 4 | 0232804 | Уплотнительное кольцо | 1 |
| 5 | 0207608 | Уплотнение | 1 |
| 6 | 0207609 | Уплотнительное кольцо | 1 |
| 7 | 0232805 | Веаринг | 2 |
| 8 | 0232806 | Поршень гайка | 1 |
| 9 | 0207611 | Пружинный штифт | 1 |
| 10 | 0232807 | Шток крышка | 1 |
| 11 | 0232808 | Пыль уплотнение | 1 |
| 12 | 0208215 | U-образная манжета | 1 |
| 13 | A811110 | Уплотнительное кольцо | 1 |
| 14 | 0232809 | Втулка | 1 |
| 15 | 0232810 | Опорное кольцо | 1 |
| 16 | 4513526 | Уплотнительное кольцо | 1 |
| 17 | 0232811 | Стопорное кольцо | 1 |
| 18 | 0232812 | Стопорная шайба | 1 |
| 19 | 0232813 | Защитный чехол | 1 |
| 20 | 0232814 | Зажим | 1 |
| 21 | 0232815 | Зажим | 1 |
| 22 | 0232816 | Винт | 2 |
| 23 | 0232817 | Гайка | 2 |
| 24 | 0232818 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
