Электрооборудование (2) — HITACHI KH150-3

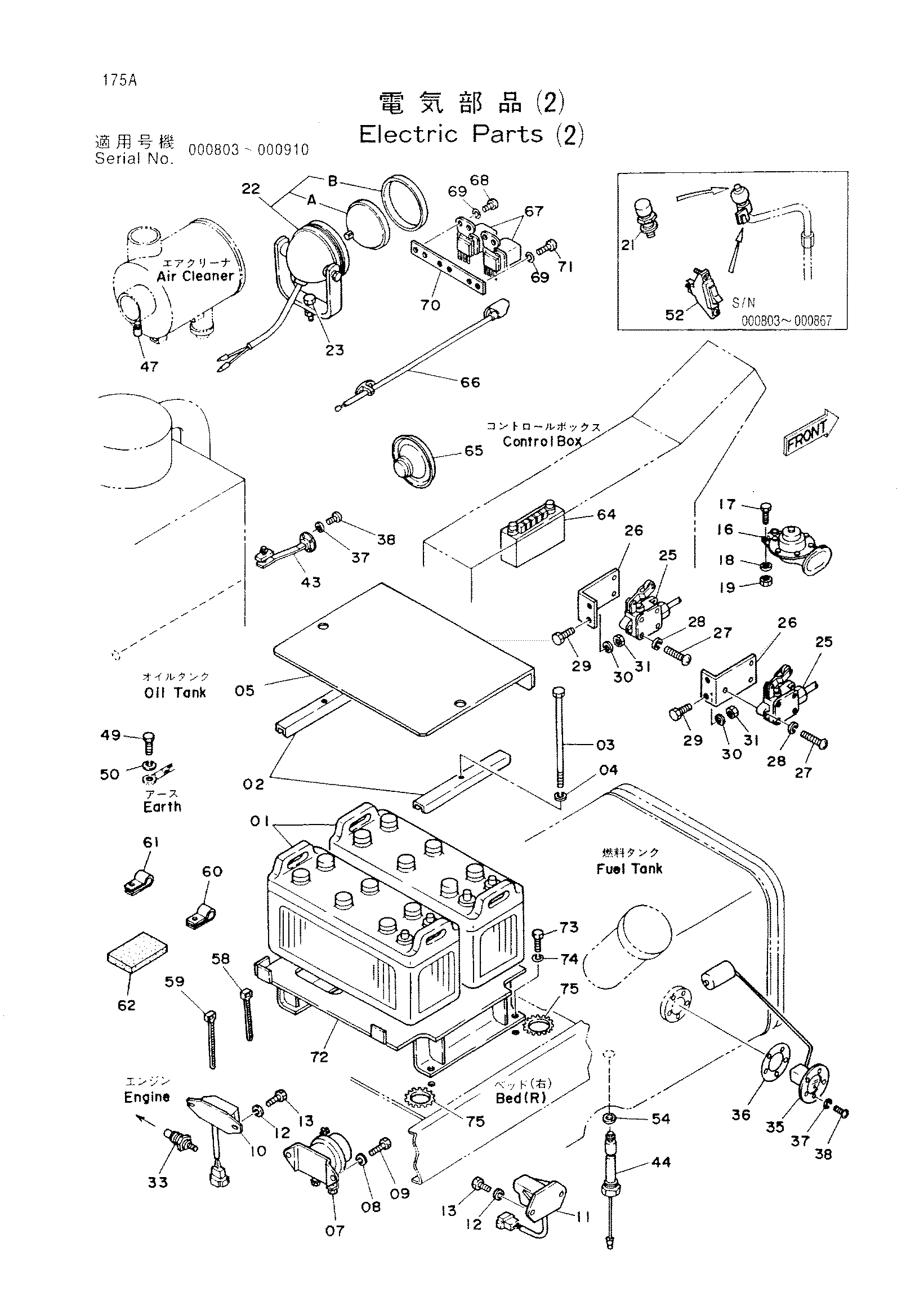

Заводская схема «Электрооборудование (2)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4041908 | Аккумулятор | 2 |
| 01 | 4156116 | Аккумулятор | 2 |
| 02 | 445214 | Опора | 2 |
| 02 | 4145156 | Опора | 2 |
| 03 | 4142072 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | 8029118 | Крышка | 1 |
| 05 | 9721830 | Крышка | 1 |
| 07 | 4034634 | Реле аккумулятор | 1 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | J900814 | Болт | 2 |
| 10 | 4155460 | Регулятор | 1 |
| 11 | 4093547 | Реле защитный | 1 |
| 12 | A590906 | Пружинная шайба | 4 |
| 13 | J900616 | Болт | 4 |
| 16 | 4505524 | Звуковой сигнал | 1 |
| 17 | J900825 | Болт | 2 |
| 18 | A590908 | Пружинная шайба | 2 |
| 19 | M500807 | Гайка | 2 |
| 21 | 487086 | Выключатель пусхбут. | 1 |
| 22 | 214771 | Фонарь | 2 |
| 22A | 214770 | Лампа | 1 |
| 22B | 4053982 | Лента | 1 |
| 23 | J901425 | Болт | 1 |
| 25 | 4142272 | Выключатель микро | 2 |
| 26 | 4139955 | Кронштейн | 2 |
| 27 | M430625 | Винт | 6 |
| 28 | A590906 | Пружинная шайба | 6 |
| 29 | J901025 | Болт | 4 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | J950010 | Гайка | 4 |
| 33 | 4030594 | Блок | 1 |
| 35 | 4142271 | Поплавок | 1 |
| 36 | 4504289 | Манжета | 1 |
| 37 | A590905 | Пружинная шайба | 5 |
| 38 | M430510 | Винт | 5 |
| 43 | 4129942 | Выключатель уровень | 1 |
| 44 | 4131643 | Выключатель уровень | 1 |
| 47 | 4201272 | Индикатор | 1 |
| 49 | J901020 | Болт | 2 |
| 50 | A590910 | Пружинная шайба | 2 |
| 52 | 4141268 | Выключатель | 1 |
| 52 | 4114360 | Выключатель | 1 |
| 54 | A890022 | Манжета | 1 |
| 58 | 4055311 | Зажим 140 | 20 |
| 59 | 4055312 | Зажим 250 | 10 |
| 60 | 4000853 | Зажим трубка 6 | 5 |
| 61 | 4000855 | Зажим трубка 10 | 6 |
| 62 | 929037 | Пластина | 11 |
| 64 | 4043976 | Машина радио | 1 |
| 65 | 4121152 | Динамик | 1 |
| 66 | 4159984 | Антенна | 1 |
| 67 | 4149142 | Реле | 2 |
| 68 | M430508 | Винт | 4 |
| 69 | A590905 | Пружинная шайба | 6 |
| 70 | 4195781 | Кронштейн | 1 |
| 71 | M430513 | Винт | 2 |
| 72 | 8039111 | Кронштейн | 1 |
| 73 | J901235 | Болт | 4 |
| 74 | A590912 | Пружинная шайба | 4 |
| 75 | 4158635 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
