Фрее-фалл предотвращение устройство (основной подъёмный механизм) — HITACHI KH150-3

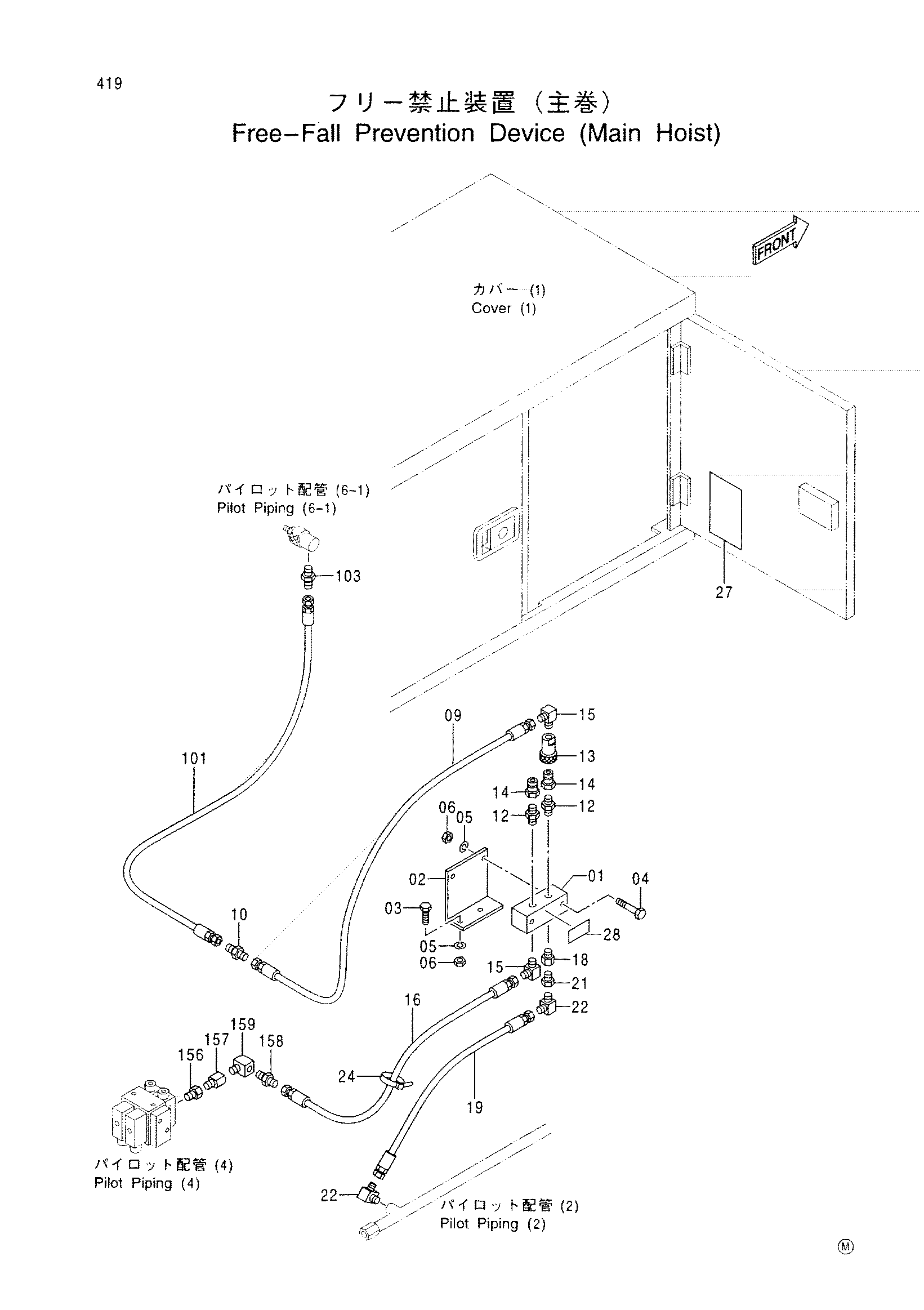

Заводская схема «Фрее-фалл предотвращение устройство (основной подъёмный механизм)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4205651 | Блок | 1 |
| 02 | 4356899 | Кронштейн | 1 |
| 03 | J901025 | Болт | 2 |
| 04 | J901070 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 4 |
| 06 | J950010 | Гайка | 4 |
| 09 | 4067531 | Шланг | 1 |
| 10 | 4160608 | Адаптер | 1 |
| 12 | 94-1703 | Адаптер | 2 |
| 13 | 4033130 | Самоуплотняющееся соединение | 1 |
| 14 | 4033129 | Самоуплотняющееся соединение | 2 |
| 15 | 94-1403 | Угловой штуцер | 2 |
| 16 | 4032346 | Шланг | 1 |
| 18 | 4089893 | Адаптер | 1 |
| 19 | 4157626 | Шланг | 1 |
| 21 | 94-1602 | Переходник | 1 |
| 22 | 94-1402 | Угловой штуцер | 2 |
| 24 | 4055312 | Ленточный зажим | 3 |
| 27 | 3073590 | Информационная табличка | 1 |
| 28 | 4355892 | Информационная табличка | 1 |
| 101 | 4282443 | Шланг | 1 |
| 103 | 94-1301 | Адаптер | 1 |
| 156 | 4094409 | Адаптер | 1 |
| 157 | 4011855 | Втулка | 1 |
| 158 | 4115046 | Адаптер | 1 |
| 159 | 94-0631 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
