Нагрузка скале основной подъёмный механизм — HITACHI KH150-3

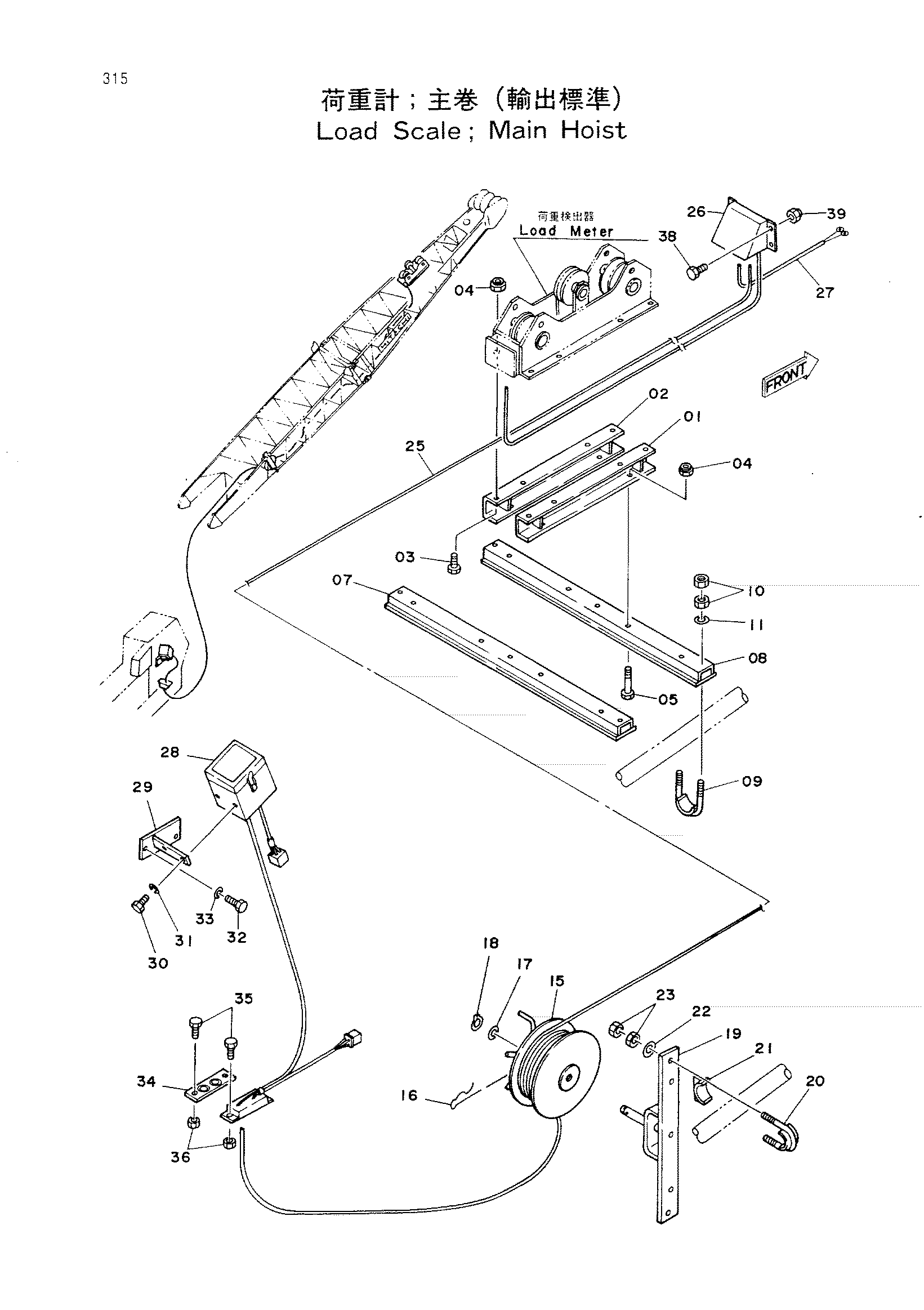

Заводская схема «Нагрузка скале основной подъёмный механизм» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9720842 | Кронштейн | 1 |
| 02 | 9720843 | Кронштейн | 1 |
| 03 | J901230 | Болт | 8 |
| 04 | M660012 | U-образная гайка | 14 |
| 05 | J901270 | Болт | 6 |
| 07 | 8030267 | Кронштейн | 1 |
| 08 | 9720840 | Кронштейн | 1 |
| 09 | 9720841 | U-образный болт | 4 |
| 10 | J950012 | Гайка | 16 |
| 11 | A590912 | Пружинная шайба | 8 |
| 15 | 7002986 | Реел трос | 1 |
| 16 | 487041 | Палец | 1 |
| 17 | A590120 | Шайба | 1 |
| 18 | 959500 | Стопорное кольцо | 1 |
| 19 | 8013443 | Кронштейн | 1 |
| 20 | 9717871 | U-образный болт | 2 |
| 21 | 9717894 | Буффер | 2 |
| 22 | A590116 | Шайба | 4 |
| 23 | J950016 | Гайка | 8 |
| 25 | 4076730 | Жгут проводов | 1 |
| 26 | 4158498 | Короб клемма | 1 |
| 27 | 4163724 | Жгут проводов | 1 |
| 28 | 4158501 | Индикатор | 1 |
| 29 | 8030268 | Кронштейн | 1 |
| 30 | J901018 | Болт | 2 |
| 31 | A590910 | Пружинная шайба | 4 |
| 32 | M111014 | Болт | 2 |
| 33 | A590110 | Плоская шайба | 2 |
| 34 | 4087975 | Сиденье | 1 |
| 35 | J901022 | Болт | 4 |
| 36 | J950010 | Гайка | 4 |
| 38 | M200816 | Болт | 4 |
| 39 | 4030364 | U-образная гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
