Тормоз рычаг основной подъёмный механизм (1) — HITACHI KH150-3

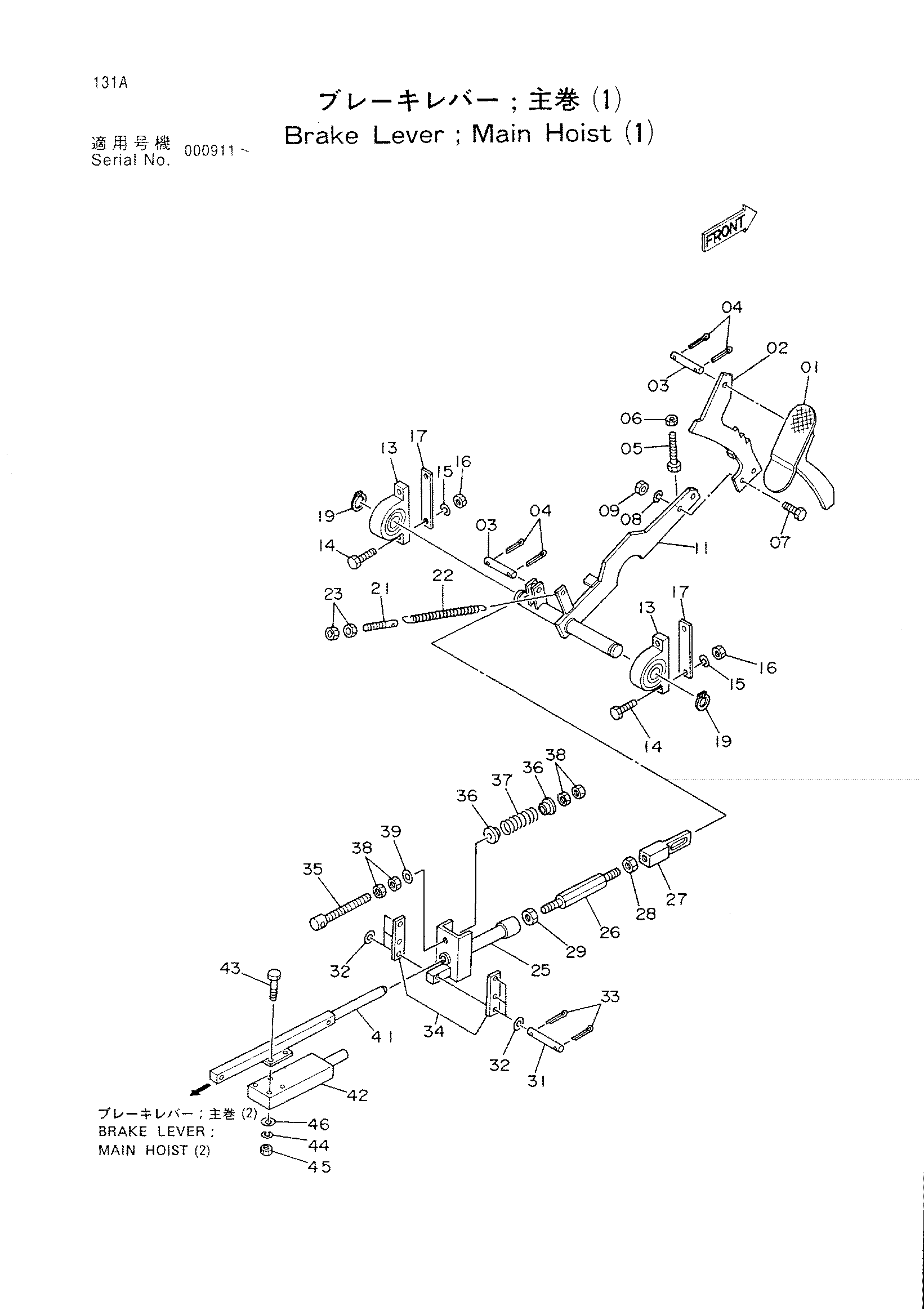

Заводская схема «Тормоз рычаг основной подъёмный механизм (1)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8042069 | Накладка | 1 |
| 02 | 9730569 | Педаль | 1 |
| 03 | 4204682 | Палец | 2 |
| 04 | A764020 замена: A764022 | Шплинт | 4 |
| 04 | A764022 | Шплинт | 4 |
| 05 | M261050 | Болт | 1 |
| 06 | J950010 | Гайка | 1 |
| 07 | J901435 | Болт | 2 |
| 08 | A590914 | Пружинная шайба | 2 |
| 09 | J950014 | Гайка | 2 |
| 11 | 8038825 | Рычаг | 1 |
| 13 | 942014 | Блок | 2 |
| 14 | J901245 | Болт | 4 |
| 15 | A590912 | Пружинная шайба | 4 |
| 16 | J950012 | Гайка | 4 |
| 17 | 441273 | Регулировочная шайба 2.3 | 2 |
| 19 | 929231 | Кольцо | 2 |
| 21 | 4140813 | Шток | 1 |
| 22 | 41564 | Пружина растяжения | 1 |
| 23 | M581008 | Гайка | 2 |
| 25 | 8038820 | Кронштейн | 1 |
| 26 | 4204685 | Шток | 1 |
| 27 | 4204687 | Концевой вилка | 1 |
| 28 | J957014 | Гайка L | 1 |
| 29 | J953020 | Гайка | 1 |
| 31 | 4204681 | PUN | 3 |
| 32 | A590114 | Плоская шайба | 6 |
| 33 | A764020 замена: A764022 | Шплинт | 6 |
| 33 | A764022 | Шплинт | 6 |
| 34 | 9727991 | Тяга | 1 |
| 35 | 4213114 | Шток | 1 |
| 36 | 4070125 | Сиденье | 2 |
| 37 | 4070130 | Пружина | 1 |
| 38 | M581210 | Гайка | 4 |
| 39 | A590112 | Плоская шайба | 1 |
| 41 | 8038828 | Шток | 1 |
| 42 | 4155360 | Пилотный клапан | 1 |
| 43 | J900860 | Болт | 4 |
| 44 | A590908 | Пружинная шайба | 4 |
| 45 | M500807 | Гайка | 4 |
| 46 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
