Муфта (дополнительный. подъёмный механизм и третий барабан) — HITACHI KH150-3

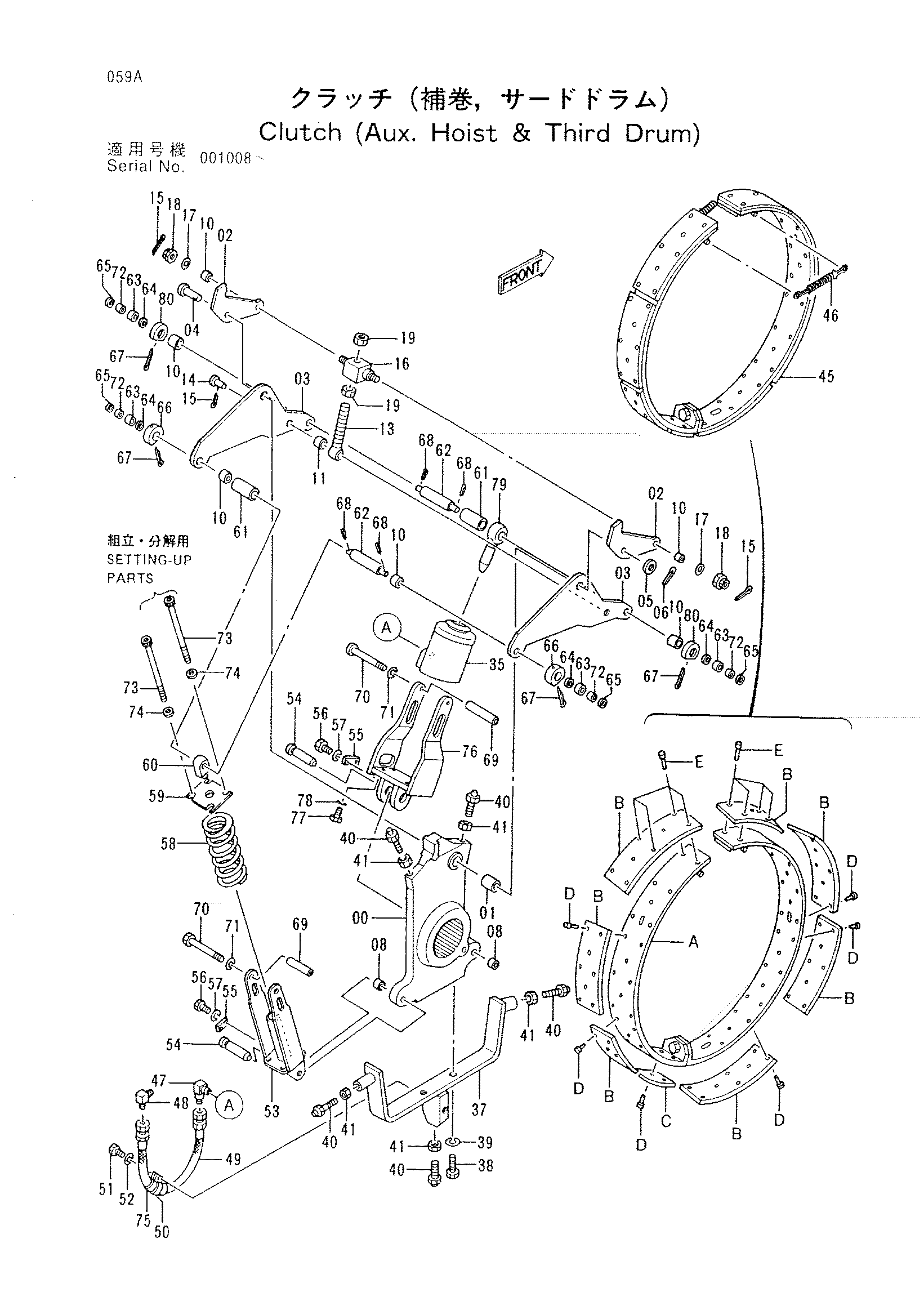

Заводская схема «Муфта (дополнительный. подъёмный механизм и третий барабан)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2021186 | Дривер муфта | 1 |
| 01 | 4141532 | Втулка | 1 |
| 02 | 4234552 | Рычаг | 2 |
| 03 | 4174225 | Рычаг | 2 |
| 04 | 4141533 | Палец | 1 |
| 05 | A590127 | Шайба | 1 |
| 06 | A764040 | Шплинт | 1 |
| 08 | 4141529 | Втулка | 2 |
| 10 | 4174226 | Втулка | 6 |
| 11 | 4174227 | Втулка | 1 |
| 13 | 4174228 | Болт проушина | 1 |
| 14 | 4174301 | Палец | 1 |
| 15 | A764028 | Шплинт | 3 |
| 16 | 4174229 | Труннион | 1 |
| 17 | A590116 | Шайба | 2 |
| 18 | M641619 | Корончатая гайка | 2 |
| 19 | J951024 | Гайка | 2 |
| 35 | 4281295 | Гидроцилиндр. масляный | 1 |
| 37 | 8040858 | Направляющая лента | 1 |
| 38 | J901235 | Болт | 2 |
| 39 | A590912 | Пружинная шайба | 2 |
| 40 | 4156705 | Болт направляющая | 5 |
| 41 | J950012 | Гайка | 5 |
| 45 | 9093053 замена: 9145383 | Лента муфта в сборе | 1 |
| 45 | 9145383 | Лента муфта в сборе | 1 |
| 45A | 6009236 | Лента муфта | 1 |
| 45B | 4251769 | Накладка | 7 |
| 45B | 4356553 | Накладка | 7 |
| 45C | 4141526 | Накладка | 1 |
| 45C | 4356554 | Накладка | 1 |
| 45D | 944582 | Заклёпка | 47 |
| 45E | 4067163 | Заклёпка | 10 |
| 46 | 4188413 | Пружина | 2 |
| 47 | 4247885 | Угловой штуцер | 1 |
| 48 | 4118999 | Угловой штуцер | 1 |
| 49 | 4022459 | Шланг | 1 |
| 50 | 4190263 | Зажим | 1 |
| 51 | J901016 | Болт | 1 |
| 52 | A590910 | Пружинная шайба | 1 |
| 53 | 8041058 | Кронштейн | 1 |
| 54 | 4217447 | Палец | 2 |
| 55 | 4217448 | Стопорная пластина | 2 |
| 56 | J900816 | Болт | 4 |
| 57 | A590908 | Пружинная шайба | 4 |
| 58 | 4217454 | Пружина | 1 |
| 59 | 9729588 | Сиденье | 1 |
| 60 | 4217449 | Шток пусх | 1 |
| 61 | 4198051 | Втулка | 2 |
| 62 | 4217450 | Палец | 2 |
| 63 | 4217451 | Ролик | 4 |
| 64 | 4193237 | Проставка | 4 |
| 65 | 4217453 | Проставка | 4 |
| 66 | 4217452 | Проставка | 2 |
| 67 | A765050 | Шплинт | 4 |
| 68 | A762020 | Шплинт | 4 |
| 69 | 4217455 | Проставка | 2 |
| 70 | J901002 | Болт | 2 |
| 71 | A590910 | Пружинная шайба | 2 |
| 72 | 4193426 | Втулка | 4 |
| 73 | 4217312 | Болт с внутренним шестигранником | 2 |
| 74 | A590112 | Плоская шайба | 2 |
| 75 | 4023275 | Защитный кожух | 1 |
| 76 | 8046021 | Кронштейн | 1 |
| 77 | J900822 | Болт | 4 |
| 78 | A590908 | Пружинная шайба | 4 |
| 79 | 4247883 | Шток пусх | 1 |
| 80 | 4272599 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
