Муфта (третий барабан) — HITACHI KH150-3

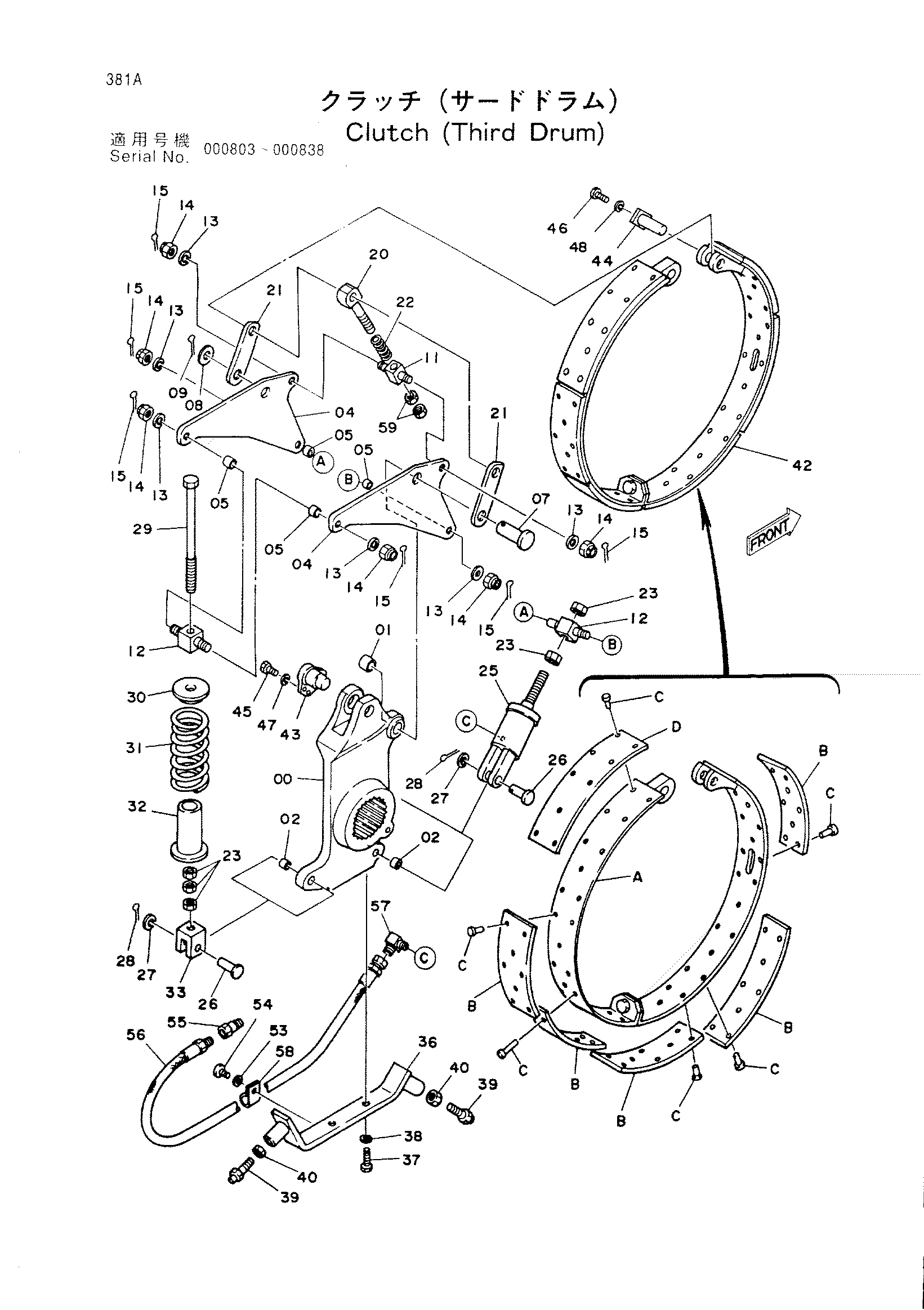

Заводская схема «Муфта (третий барабан)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2019106	Дривер муфта	1
01	4141532	Втулка	1
02	4141529	Втулка	2
04	4156702	Рычаг	2
05	4141528	Втулка	4
07	4141533	Палец	1
08	A590127	Шайба	1
09	A764040	Шплинт	1
11	4171369	Труннион	1
12	4156707	Труннион	2
13	A590116	Шайба	6
14	M631619	Корончатая гайка	6
15	A764028	Шплинт	6
20	4171367	Болт проушина	1
21	4156703	Тяга	2
22	4171368	Пружина	1
23	M561815	Гайка	5
25	4141537	Гидроцилиндр. масляный	1
26	4141538	Палец	2
27	A590118	Шайба	2
28	A764028	Шплинт	2
29	4156429	Болт	1
30	4141540	Сиденье	1
31	4141541	Пружина	1
32	9717501	Сиденье	1
33	4141542	Концевой вилка	1
36	8028985	Направляющая лента	1
37	J901240	Болт	2
38	A590912	Пружинная шайба	2
39	4156705	Болт направляющая	2
40	M581210	Гайка	2
42	9054090 замена: 9070371	Лента муфта в сборе	1
42	9070371	Лента муфта в сборе	1
42A	6006467 замена: 9070371	Лента муфта	1
42A	6008086	Лента муфта	1
42B	4156715	Накладка	5
42C	929158	Заклёпка	48
42C	929158	Заклёпка	49
42D	4164774 замена: 9070371	Накладка	1
42D	4194774	Накладка	1
43	9719905	Палец	1
44	9722426	Палец	1
45	J901020	Болт	1
46	J900816	Болт	1
47	A590910	Пружинная шайба	1
48	A590908	Пружинная шайба	1
53	A590906	Пружинная шайба	1
54	M430610	Винт	1
55	4049583	Переходник S	1
56	4163065	Шланг	1
57	4118999	Угловой штуцер	1
58	499315	Зажим	1
59	J951022	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
