Стрела остановка — HITACHI KH150-3

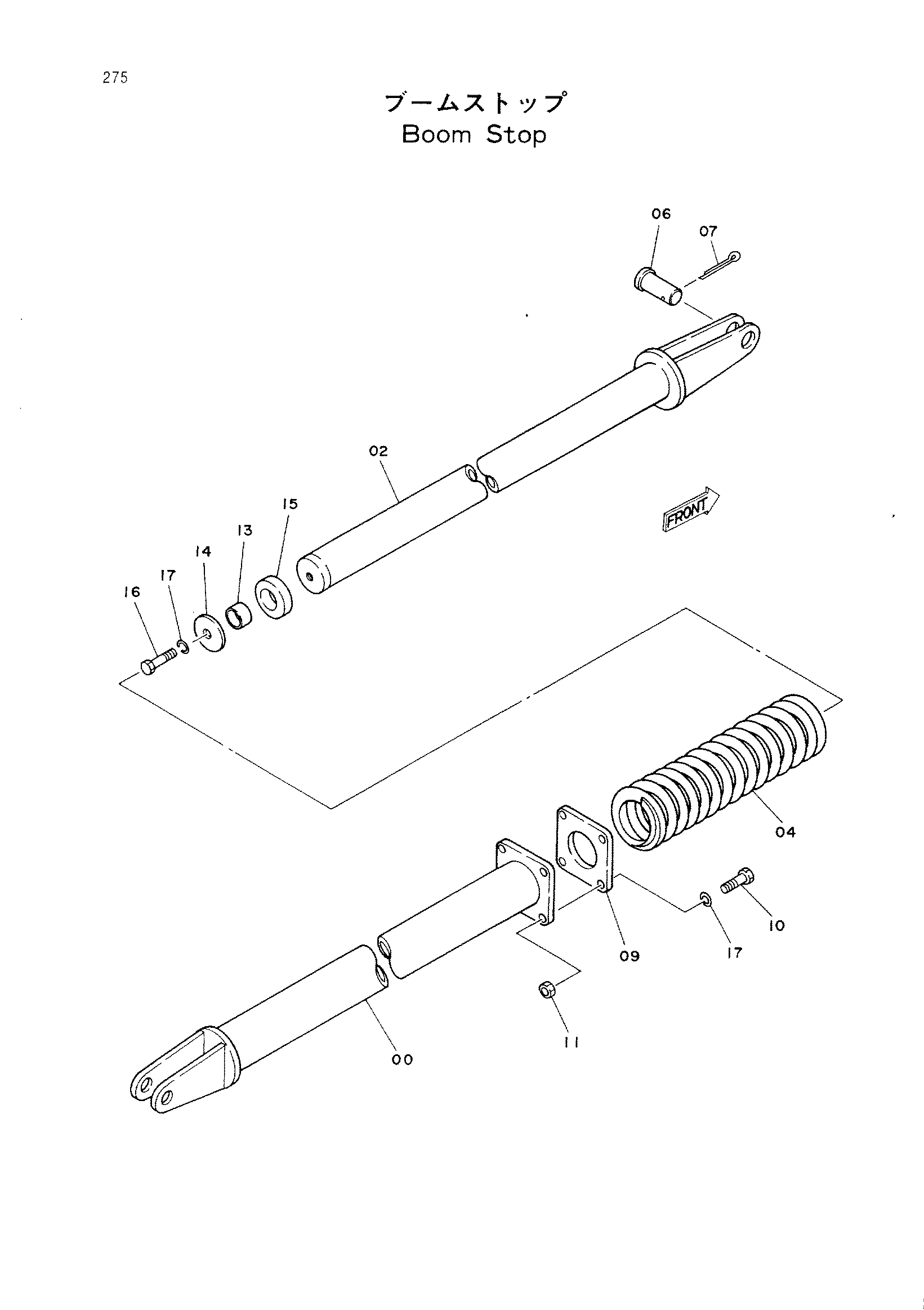

Заводская схема «Стрела остановка» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9058011 | Стрела остановка | 2 | |
| 00 | 8030509 | Опора наружный | 1 |
| 02 | 8030508 | Опора внутренний | 1 |
| 04 | 4142566 | Пружина | 1 |
| 06 | 47661 | Палец | 2 |
| 07 | A766050 | Шплинт | 2 |
| 09 | 4153401 | Пластина | 1 |
| 10 | J901040 | Болт | 4 |
| 11 | J950010 | Гайка | 4 |
| 13 | 4153402 | Проставка | 1 |
| 14 | 4153403 | Сиденье | 1 |
| 15 | 4153404 | Резиновый фиксатор | 1 |
| 16 | J901045 | Болт | 1 |
| 17 | A590910 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
