Кран стрела — HITACHI KH150-3

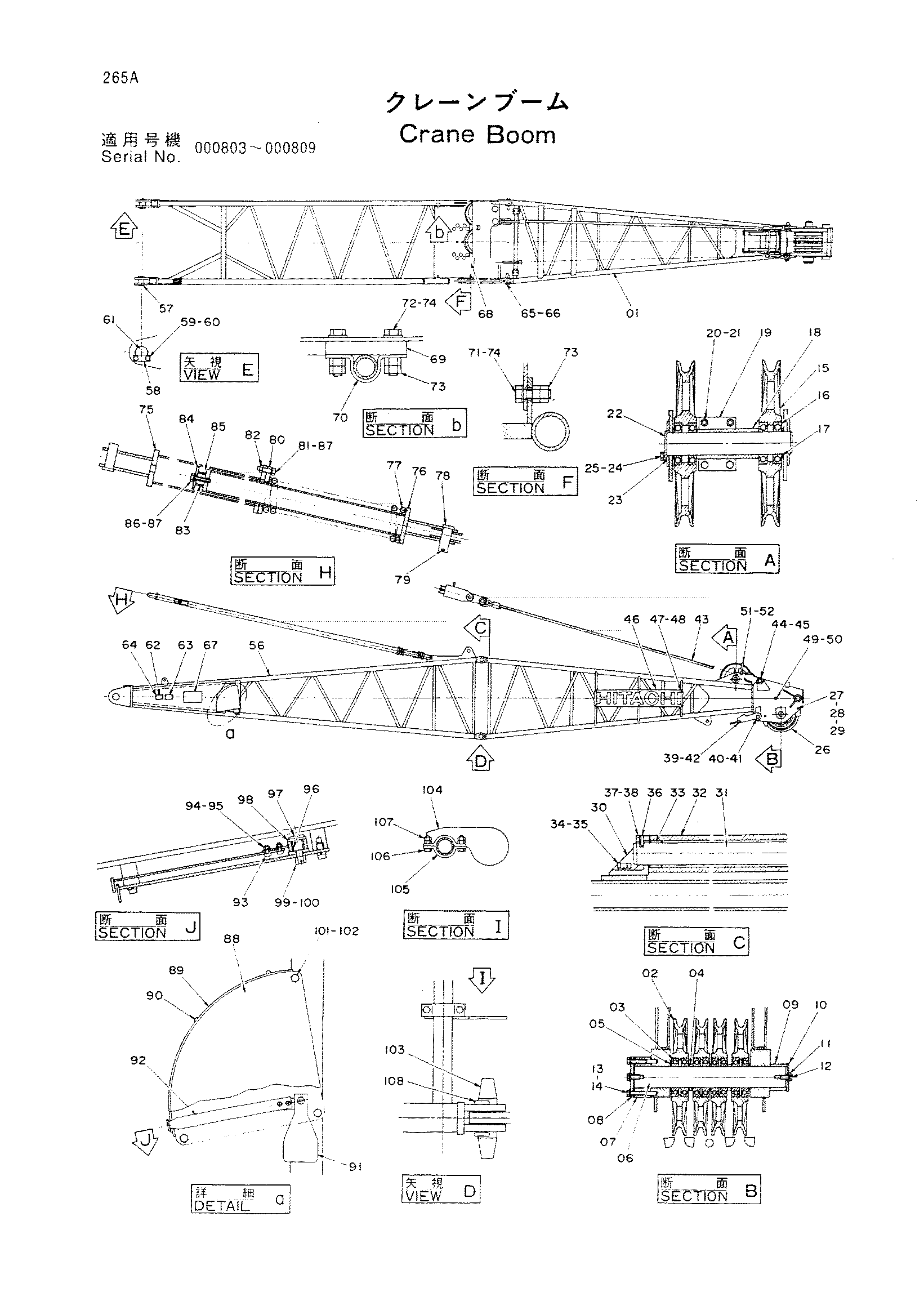

Заводская схема «Кран стрела» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01-5	9044050	Стрела верхний в сборе	1
01	5000698	Стрела верхний	1
02	3001775	Канатный блок	4
03	971655	Шариковый подшипник	8
04	4071943	Проставка	5
05	442617	Проставка	2
06	3012432	Мост	1
07	4086391	Проставка	1
08	4078383	Фланец	1
09	4086517	Проставка	1
10	431768	Фиксатор	1
11	X4853	Стопорная шайба	2
12	M111636	Болт	4
13	M111600	Болт	4
14	A590916	Пружинная шайба	4
15	3001757	Канатный блок	2
16	4014636	Шариковый подшипник	4
17	4015297	Проставка	2
18	4086518	Проставка	1
19	9708921	Проставка разрезной	2
20	M111040	Болт	4
21	M501008	Гайка	8
22	4091885	Мост	1
23	X4246	Стопорная пластина	1
24	M111220	Болт	2
25	A590912	Пружинная шайба	2
26	7006903	Направляющая каната	1
27	M112040	Болт	4
28	M512016	Гайка	4
29	A590920	Пружинная шайба	4
30	8014797	Кронштейн	2
31	4091744	Мост	1
32	4066775	Ролик	1
33	4080992	Игольчатый подшипник	2
34	M111220	Болт	4
35	A590912	Пружинная шайба	4
36	X280071	Стопорная пластина	2
37	M200814	Болт	4
38	A590908	Пружинная шайба	4
39	3002037	Разъём канат	1
40	431983	Палец	1
41	A768071	Шплинт	1
42	4026075	Веге	1
43	8023354	Канат подвесной	2
44	431756	Палец	2
45	A761080	Шплинт	2
46	1003986	Информационная табличка	2
47	M501008	Гайка	24
48	M111025	Болт	12
49	4071945	Палец	1
50	A768045	Шплинт	2
51	4137378	Палец	1
52	4001834	Палец кольцо	2
56-7	9026679	Стрела нижний в сборе	1
56	5000695	Стрела нижний	1
57	3026573	Палец	2
58	X4248	Стопорная пластина	2
59	A590920	Пружинная шайба	4
60	M112036	Болт	4
61	J75581	Штуцер	2
62	457517	Информационная табличка	1
63	4053262	Информационная табличка	1
64	M492564	Приводной винт	8
65	4020735	Палец	4
66	3002554	Стопорный палец	4
67	3015070	Информационная табличка	2
68	3014165	Сиденье	1
69	4096718	Сиденье	1
70	4096719	Хомут трубки	1
71	M111645	Болт	4
72	M111663	Болт	2
73	M501613	Гайка	12
74	A590116	Шайба	6
75-8	9057058	Стрела остановка	2
75	8030509	Опора наружный	1
76	8030508	Опора внутренний	1
77	4142566	Пружина	1
78	47661	Палец	2
79	A766050	Шплинт	2
80	4153401	Пластина	1
81	J901040	Болт	4
82	J950010	Гайка	4
83	4153402	Проставка	1
84	4153403	Сиденье	1
85	4153404	Резиновый фиксатор	1
86	J901045	Болт	1
87	A590910	Пружинная шайба	5
88-1	9026982	Индикатор стрела	1
88	8013698	Панель индикатор	1
89	3014344	Информационная табличка	1
90	M430610	Винт	1
91	9710565	Индикатор	3
92	9709713	Груз	1
93	M430616	Винт	1
94	A590906	Пружинная шайба	2
95	M500605	Гайка	2
96	4080993	Втулка	2
97	4087189	Палец	1
98	A590116	Шайба пластина	1
99	M531012	Корончатая гайка	1
100	A762022	Шплинт	1
101	M111020	Болт	3
102	A590910	Пружинная шайба	3
103	4146682	Палец	2
104	9717834	Ограничитель	2
105	4146543	Хомут трубки	2
106	J901030	Болт	4
107	J950010	Гайка	8
108	3002554	Стопорный палец	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
