Фаир леад — HITACHI KH150-3

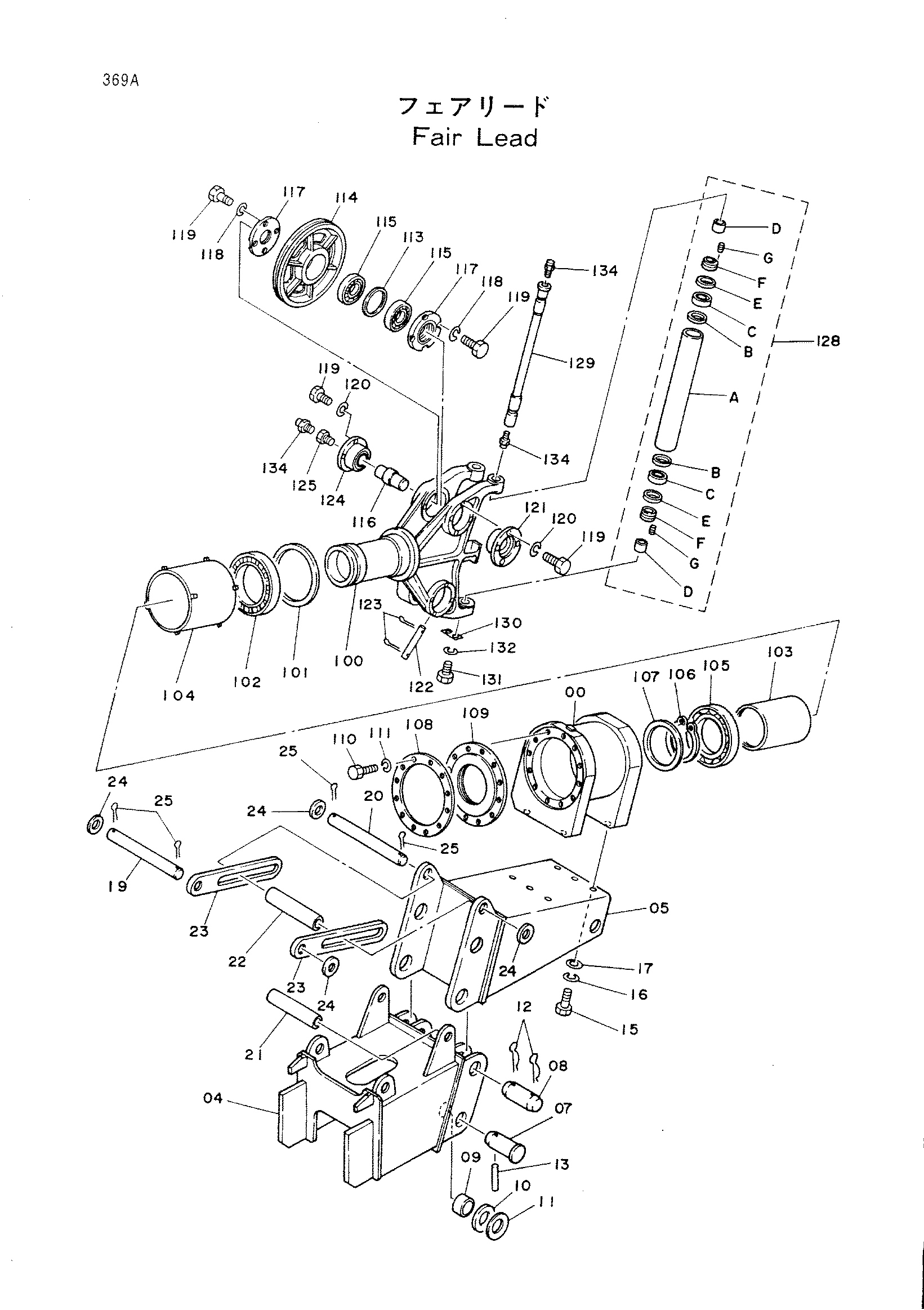

Заводская схема «Фаир леад» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7015156	Корпус	1
04	7015155	Кронштейн	1
05	7015154	Кронштейн	1
07	4168474	Палец	2
08	4168475	Палец	2
09	4160144	Проставка	4
10	4168495	Регулировочная шайба 3.2	8
11	4168496	Регулировочная шайба 1.6	12
12	4104868	Стопорный палец	4
13	A761000	Шплинт	2
15	J932465	Болт	6
16	A590924	Пружинная шайба	6
17	4085614	Шайба	6
19	4168470	Палец	1
20	4168471	Палец	1
21	4168472	Проставка	1
22	4164873	Проставка	1
23	4168476	Тяга	2
24	4114411	Шайба	4
25	A766063	Шплинт	4
100	28580	Рама	1
101	973640	Уплотнение глеасе	1
102	973645	Подшипник	1
103	419494	Деталь дистант	1
104	419495	Деталь дистант	1
105	973644	Шариковый подшипник	1
106	419496	Стопорное кольцо	1
107	973642	Уплотнение глеасе	1
108	4160143	Регулировочная шайба	2
109	3029633	Фиксатор	1
110	J901640	Болт	12
111	A590916	Пружинная шайба	12
113	455196	Проставка	2
114	315601	Канатный блок	2
115	925052	Шариковый подшипник	4
116	324932	Мост	2
117	447468	Фиксатор	4
118	X21533	Шайба варт	16
119	J108322	Болт	32
120	J21383	Пружинная шайба	16
121	315603	Подшипник	2
122	449918	Палец	2
123	A763016	Шплинт	4
124	316516	Подшипник	2
125	490449	Разъём	2
128	991626	Направляющая каток	2
128A	448171	Ролик	2
128B	44124	Уплотнение	4
128C	973643	Шариковый подшипник	4
128D	416603	Деталь дистанке	4
128E	973641	Уплотнение смазка	4
128F	416604	Гайка	4
128G	M450610	Винт	4
129	324933	Акске	2
130	X280071	Пластина	2
131	J900816	Болт	4
132	A590908	Пружинная шайба	4
134	J75482	Штуцер	7

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
