Механизм натяжения — HITACHI KH150-3

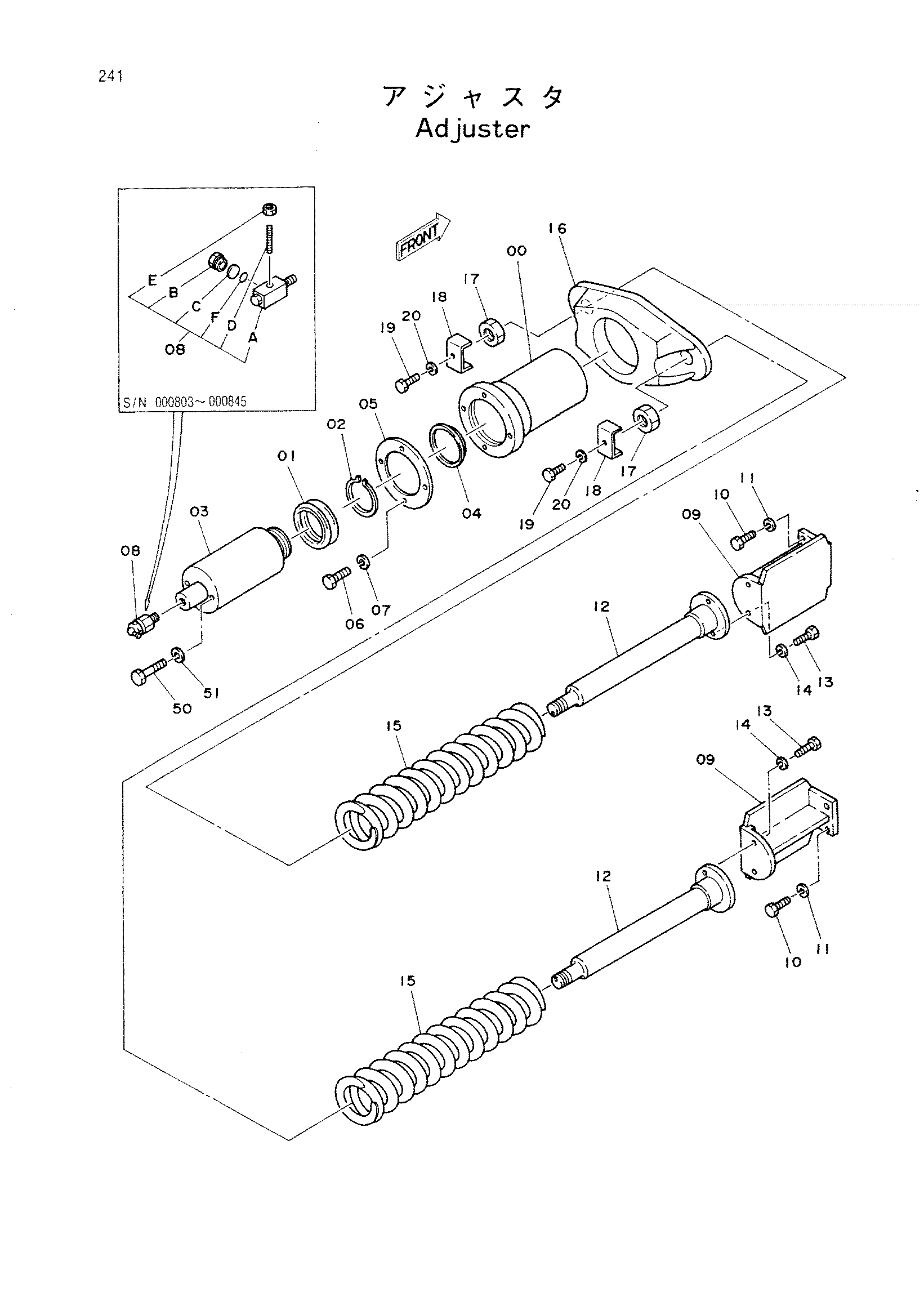

Заводская схема «Механизм натяжения» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-2 | 9052725 | Механизм натяжения | 2 |
| 00 | 3028352 | Гидроцилиндр | 1 |
| 01 | 4099223 | Манжета | 1 |
| 02 | 991349 | Стопорное кольцо | 1 |
| 03 | 3028355 | Шток | 1 |
| 04 | 4141134 | Пылезащитное уплотнение | 1 |
| 05 | 4141136 | Пластина | 1 |
| 06 | J900814 | Болт | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | 9080203 | Клапан | 1 |
| 08A | 9067664 | Клапан | 1 |
| 08B | 4189199 | Пробка | 1 |
| 08C | 4181653 | Пластина | 1 |
| 08D | M450616 | Установочный винт | 1 |
| 08E | M500605 | Гайка | 1 |
| 08F | 4506420 | Уплотнительное кольцо | 1 |
| 08 | 9048035 замена: 4255055 | Клапан | 1 |
| 08 | 4255055 | Клапан | 1 |
| 09 | 3028354 | Опора | 2 |
| 10 | J901640 | Болт | 4 |
| 11 | A590916 | Пружинная шайба | 4 |
| 12 | 3025756 | Шток | 2 |
| 13 | J901030 | Болт | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | 3024797 | Пружина | 2 |
| 16 | 2021929 | Опора | 1 |
| 17 | M513024 | Гайка | 2 |
| 18 | 4136646 | Замок | 2 |
| 19 | J901025 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 50 | J901655 | Болт | 4 |
| 51 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
