Каталог запчастей HITACHI
Пилотный клапан — HITACHI KH150-3

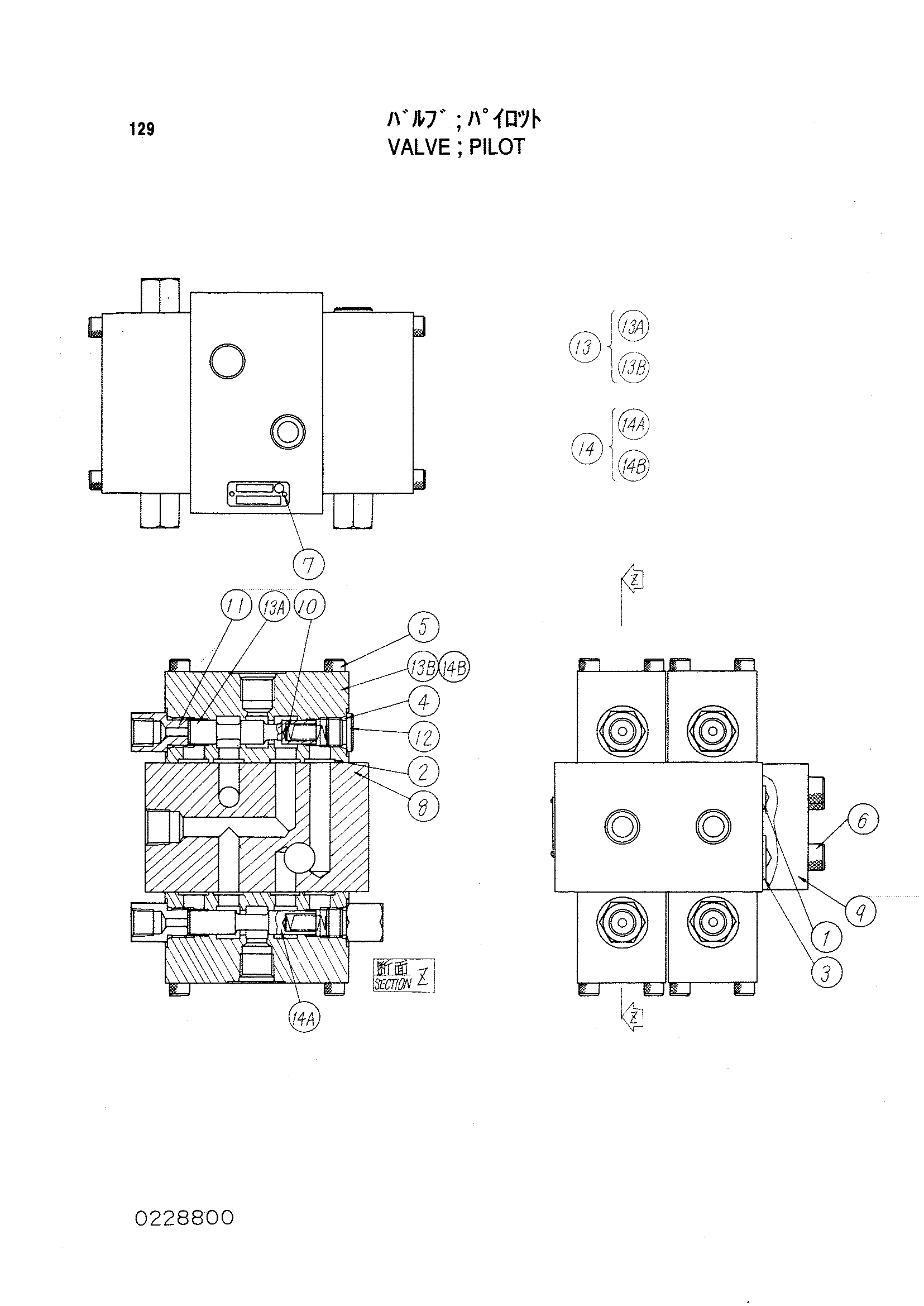

Заводская схема «Пилотный клапан» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4155358 | Пилотный клапан | 1 | |
| 1 | 0228801 | Уплотнительное кольцо | 1 |
| 2 | 0228601 | Уплотнительное кольцо | 19 |
| 3 | 0228802 | Уплотнительное кольцо | 1 |
| 4 | 0228803 | Уплотнительное кольцо | 8 |
| 5 | 0228804 | Болт с внутренним шестигранником | 16 |
| 6 | 0228805 | Болт с внутренним шестигранником | 3 |
| 7 | 0208717 | Приводной винт | 2 |
| 8 | 0228806 | Пластина | 1 |
| 9 | 0228807 | Крышка | 1 |
| 10 | 0228808 | Пружина | 4 |
| 11 | 0228809 | Пробка | 6 |
| 12 | 0228810 | Пробка | 2 |
| 13 | 0228811 замена: 0252103 | Блокк-суб-в сборе | 2 |
| 13 | 0252103 | Блокк-суб-в сборе | 2 |
| 14 | 0228812 | Блокк-суб-в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
