Управление короб — HITACHI KH150-3

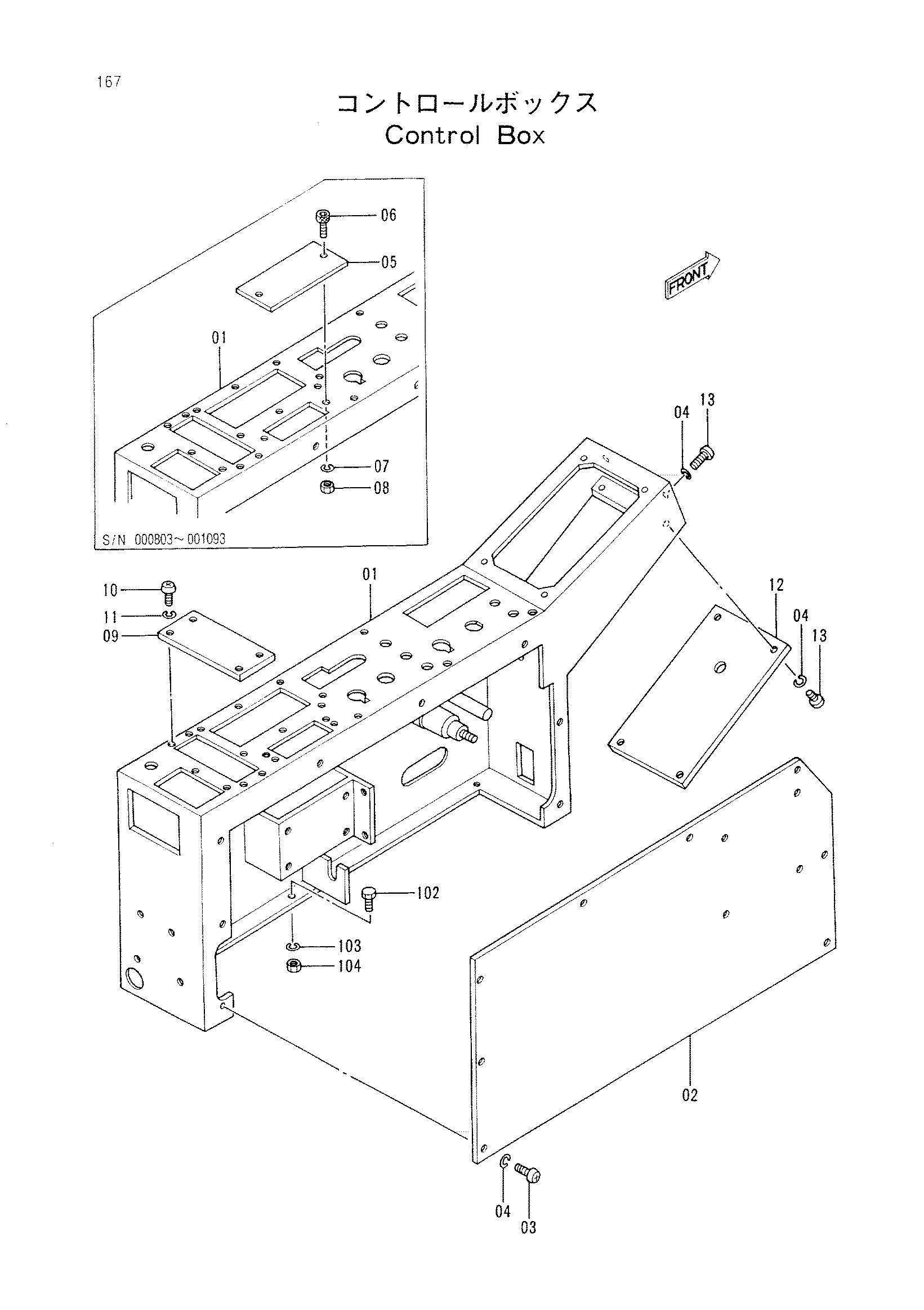

Заводская схема «Управление короб» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-1 | 7014044 | Измеритель боад | 1 |
| 01-1 | 7028814 | Измеритель боад | 1 |
| 01 | 6006472 | Стойка | 1 |
| 01 | 6014328 | Стойка | 1 |
| 02 | 4155721 | Крышка A | 1 |
| 02 | 8039001 | Крышка A | 1 |
| 02 | 8059647 замена: 3070282 | Крышка A | 1 |
| 02 | 3070282 | Крышка A | 1 |
| 03 | M340616 | Болт с внутренним шестигранником | 8 |
| 04 | A590906 замена: J251006 | Пружинная шайба | 14 |
| 04 | J251006 | Пружинная шайба | 14 |
| 05 | 4080874 | Крышка C | 1 |
| 06 | M341016 | Болт с внутренним шестигранником | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | M581008 | Гайка | 2 |
| 09 | 4156752 | Крышка D | 1 |
| 09 | 4337899 | Крышка C | 1 |
| 10 | J850410 | Винт | 4 |
| 11 | A590904 | Пружинная шайба | 4 |
| 12 | 4156751 | Крышка B | 1 |
| 13 | J850616 | Винт | 6 |
| 102 | J901020 | Болт | 5 |
| 103 | A590910 | Пружинная шайба | 5 |
| 104 | J950010 | Гайка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
