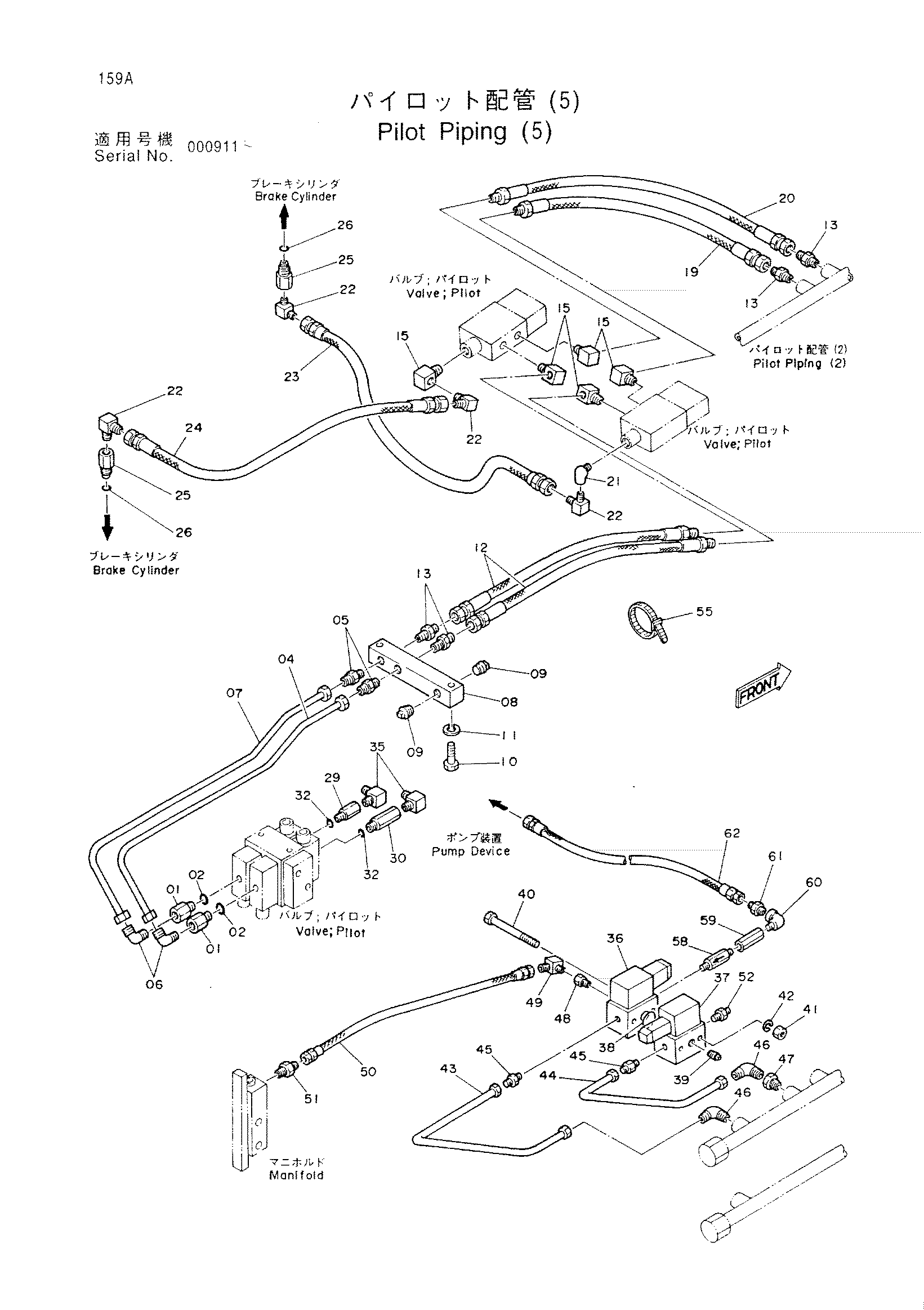

Пилотные гидролинии (5) — HITACHI KH150-3

Заводская схема «Пилотные гидролинии (5)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4156946	Адаптер	2
02	4509180	Уплотнительное кольцо	2
04	3029125	Трубка	1
05	4130171	Штуцер трубки	2
06	4130177	Штуцер трубки	2
07	3029124	Трубка	1
08	4156945	Коллектор	1
09	94-2023	Пробка	2
10	J901050	Болт	2
11	A590910	Пружинная шайба	2
12	4160605	Шланг	2
13	94-1302	Адаптер	4
15	4156948	Угловой штуцер	5
19	4081174	Шланг	1
20	4156466	Шланг	1
21	94-0631	Угловой штуцер	1
22	94-1402	Угловой штуцер	4
23	4067522	Шланг	1
24	4071341	Шланг	1
25	4000585	Адаптер	2
26	499107	Прокладка	2
29	4165964	Адаптер	1
30	4165965	Адаптер	1
32	4509180	Уплотнительное кольцо	2
35	94-1403	Угловой штуцер	2
36	4155364	Клапан SOL.	1
37	4155363	Клапан SOL.	1
38	984338	Уплотнительное кольцо	1
39	94-2023	Пробка	1
40	J900804	Болт	2
41	M500807	Гайка	2
42	A590908	Пружинная шайба	2
43	4231467	Трубка	1
44	4231466	Трубка	1
45	4130170	Штуцер трубки	2
46	4130176	Штуцер трубки	2
47	4015427	Адаптер	1
48	4156947	Адаптер	1
49	94-1402	Угловой штуцер	1
50	4123224	Нейлоновый шланг	1
51	94-1302	Адаптер	1
52	4144089	Адаптер	1
55	4055311	Ленточный зажим	3
58	4225882	Разъём	1
59	4225316	Клапан словретур	1
60	94-0630	Угловой штуцер	1
61	4222269	Адаптер	1
62	4222006	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
