Стрела оверловер предотвращение устройство — HITACHI KH150-3

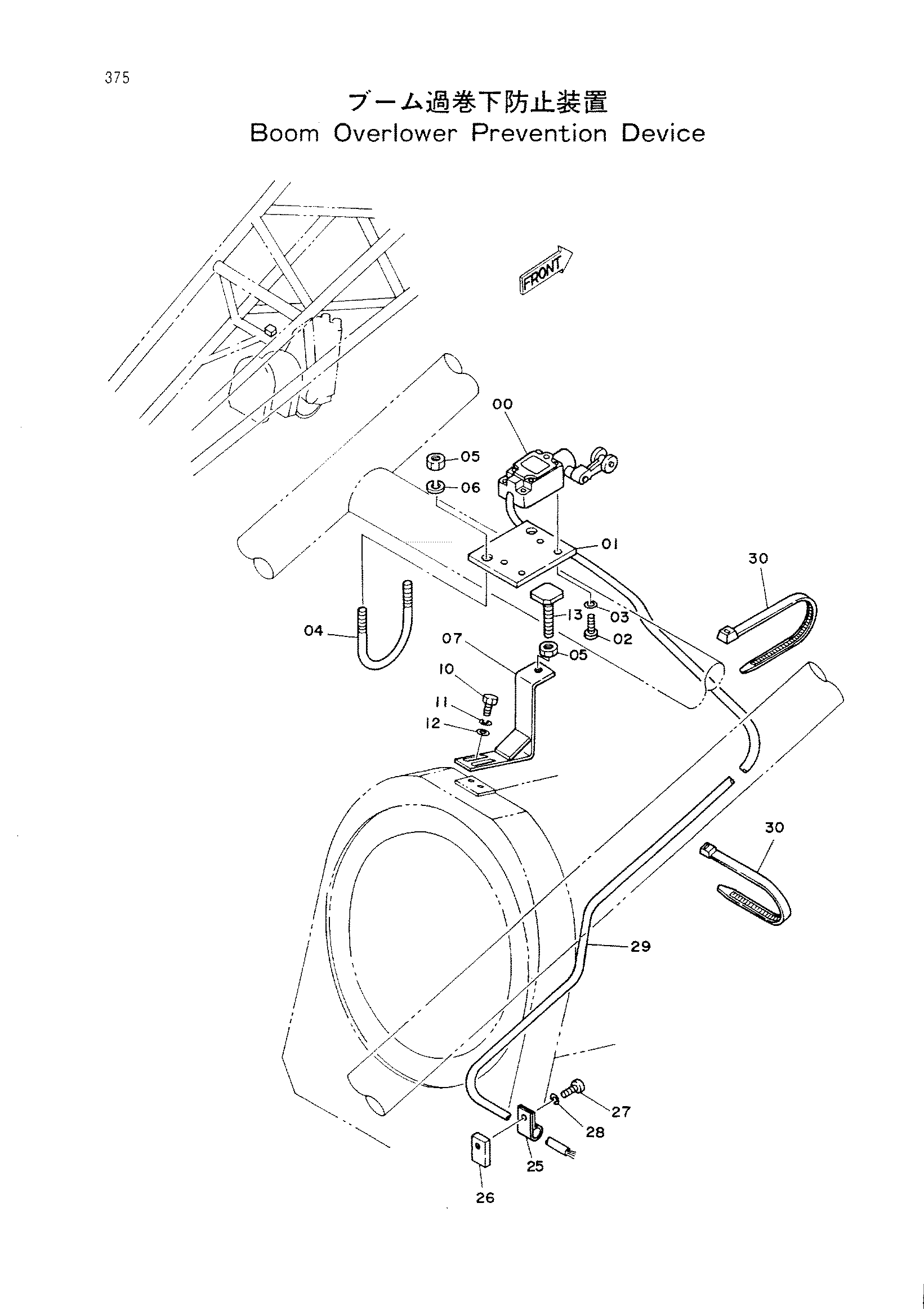

Заводская схема «Стрела оверловер предотвращение устройство» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4149955 | Выключатель микро | 1 |
| 01 | 4166065 | Кронштейн | 1 |
| 02 | J850616 | Винт | 4 |
| 03 | J251006 | Пружинная шайба | 4 |
| 04 | 4166066 | U-образный болт | 1 |
| 05 | J950010 | Гайка | 3 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | 9721956 | Кронштейн | 1 |
| 10 | J900612 | Болт | 2 |
| 11 | A590906 | Пружинная шайба | 2 |
| 12 | A590106 | Плоская шайба | 1 |
| 13 | 9717872 | Ответная планка | 1 |
| 25 | 499317 | Зажим | 3 |
| 26 | 499932 | Шайба винт | 3 |
| 27 | M430610 | Винт | 3 |
| 28 | A590906 | Пружинная шайба | 3 |
| 29 | 4168944 | Жгут проводов | 1 |
| 30 | 4121859 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
