Тормозной клапан — HITACHI KH150-3

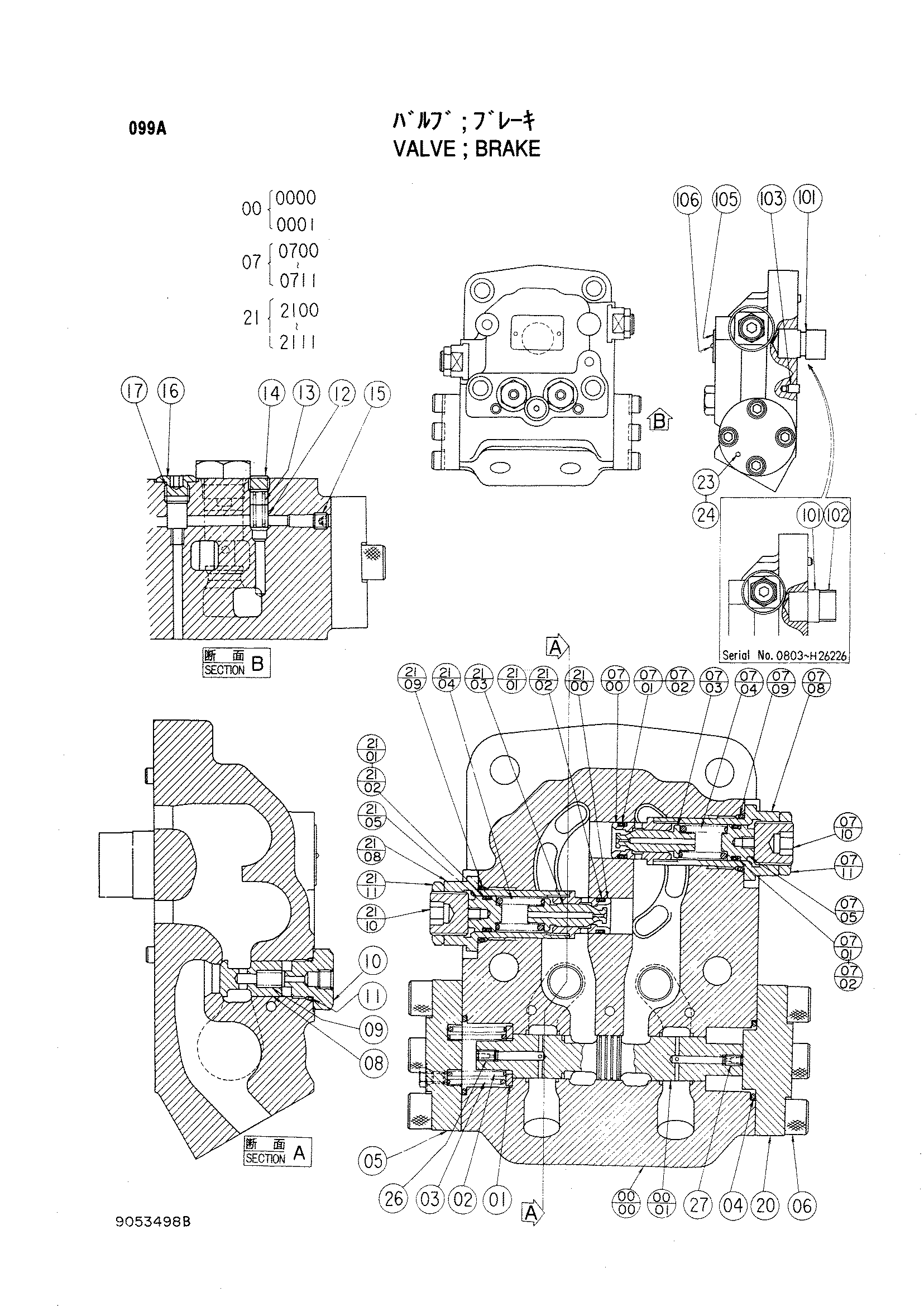

Заводская схема «Тормозной клапан» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9053498 | Тормозной клапан | 1 | |
| 00 | 9053119 | Корпус в сборе | 1 |
| 01 | 4154089 | Проставка | 1 |
| 02 | 4162862 | Пружина сжатия | 1 |
| 03 | 4162861 | Пружина сжатия | 1 |
| 04 | A811035 | Уплотнительное кольцо | 2 |
| 05 | 4171649 | Крышка A | 1 |
| 06 | M341232 | Болт с внутренним шестигранником | 8 |
| 07 | 9059466 | Предохранительный B | 1 |
| 0700 | 4147835 | Втулка | 1 |
| 0701 | 4509180 | Уплотнительное кольцо | 2 |
| 0702 | 4038533 | Опорное кольцо | 2 |
| 0703 | 4137225 | Поршень | 1 |
| 0703 | 4178795 | Поршень | 1 |
| 0704 | 4134777 | Пружина сжатия | 1 |
| 0705 | 4127429 | Пробка | 1 |
| 0708 | 4127426 | Картридж | 1 |
| 0709 | 4506424 | Уплотнительное кольцо | 1 |
| 0710 | 4127430 | Винт регулировочный | 1 |
| 0711 | 4127431 | Гайка | 1 |
| 08 | 4155386 | Тарельчатый клапан | 1 |
| 09 | 4070131 | Пружина сжатия | 1 |
| 10 | 4136603 | Пробка C | 2 |
| 11 | A813018 | Уплотнительное кольцо | 2 |
| 12 | 4145920 | Поппет схуттле | 2 |
| 13 | 4145921 | Пружина сжатия | 2 |
| 14 | 94-2010 | Пробка | 4 |
| 15 | 4050968 | Пробка | 2 |
| 16 | 4055350 | Пробка | 1 |
| 17 | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4171675 | Крышка B | 1 |
| 21 | 9053481 | Предохранительный A | 1 |
| 2100 | 4147835 | Втулка | 1 |
| 2101 | 4509180 | Уплотнительное кольцо | 2 |
| 2102 | 4038533 | Опорное кольцо | 2 |
| 2103 | 4137225 | Поршень | 1 |
| 2104 | 4134777 | Пружина сжатия | 1 |
| 2105 | 4127429 | Пробка | 1 |
| 2108 | 4127426 | Картридж | 1 |
| 2109 | 4506424 | Уплотнительное кольцо | 1 |
| 2110 | 4127430 | Винт регулировочный | 1 |
| 2111 | 4127431 | Гайка | 1 |
| 23 | 4168287 | Пробка | 1 |
| 24 | 4506405 | Уплотнительное кольцо | 1 |
| 26 | 4172346 | Орфике | 1 |
| 27 | 4172345 | Орфике | 1 |
| 101 | 4127348 | Вал центральный | 1 |
| 101 | 4171180 | Вал центральный | 1 |
| 102 | 4141788 | Внутреннее кольцо подшипника | 1 |
| 103 | 4046490 | Установочный штифт | 1 |
| 105 | 3030517 | Информационная табличка | 1 |
| 106 | M492564 | Приводной винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
