Центральный коллектор — HITACHI KH150-3

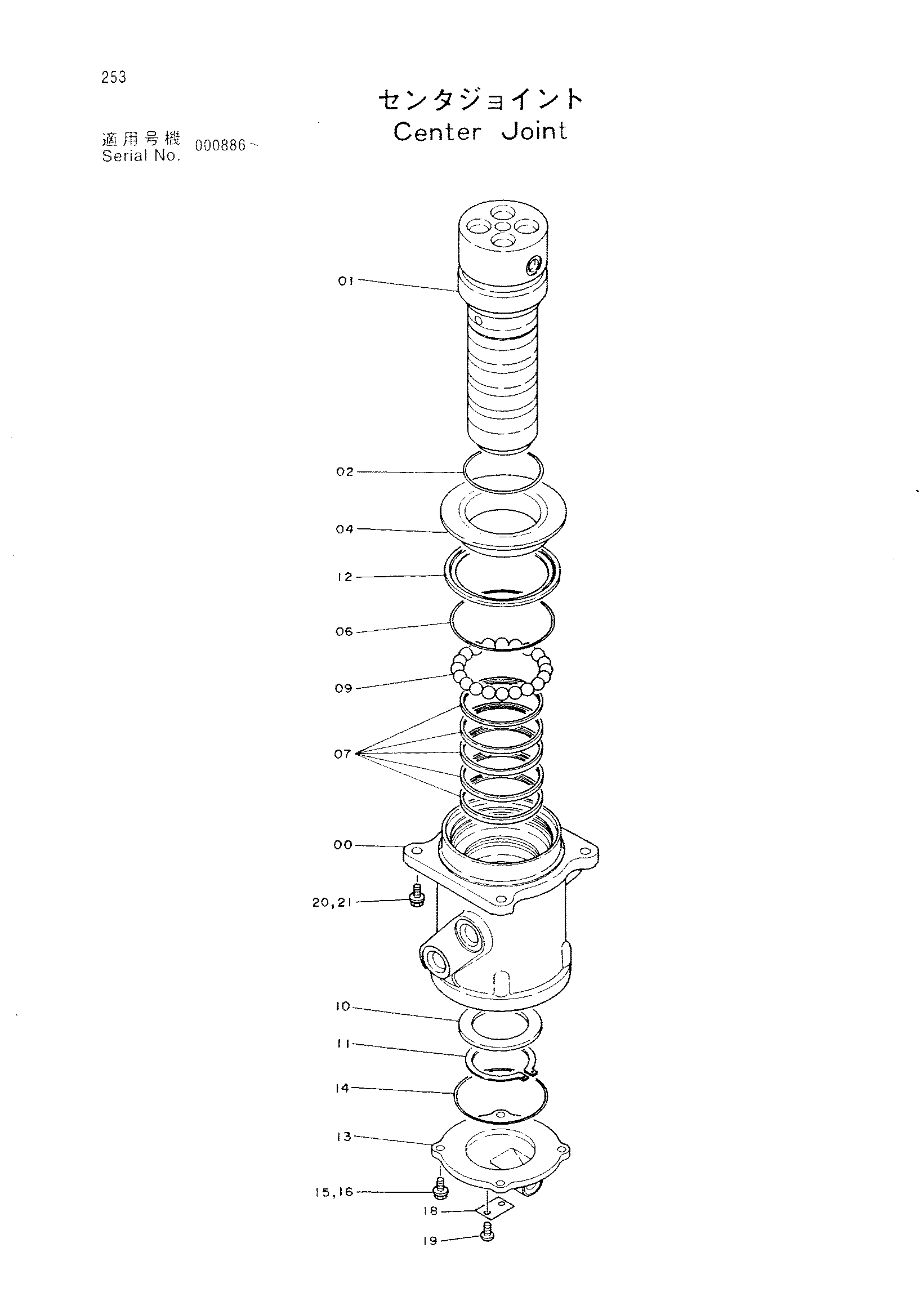

Заводская схема «Центральный коллектор» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-1 | 9062438 замена: 9097153 | Центральный коллектор в сборе | 1 |
| 00-1 | 9097153 | Центральный коллектор в сборе | 1 |
| 00 | 1009275 замена: 0001482 | Корпус | 1 |
| 00 | 0001482 | Корпус | 1 |
| 01 | 1009276 | Шпиндель | 1 |
| 02 | A810095 | Уплотнительное кольцо | 1 |
| 04 | 4187060 | Крышка | 1 |
| 06 | 4176479 | Уплотнительное кольцо | 1 |
| 07 | 4176480 замена: 4231542 | Масляное уплотнение | 5 |
| 07 | 4231542 | Масляное уплотнение | 5 |
| 09 | 972658 | Шарик | 20 |
| 10 | 4176429 | Кольцо | 1 |
| 11 | 991349 | Стопорное кольцо | 1 |
| 12 | 4195898 | Пылезащитное уплотнение | 1 |
| 13 | 2021481 | Крышка | 1 |
| 14 | A810110 | Уплотнительное кольцо | 1 |
| 15 | J901030 | Болт | 4 |
| 15 | J011030 | Болт с шайбой | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 18 | 3055301 | Информационная табличка | 1 |
| 19 | M492564 | Приводной винт | 2 |
| 20 | J901230 | Болт | 4 |
| 20 | J011230 | Болт с шайбой | 4 |
| 21 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
