Гидролинии хода (1) — HITACHI KH150-3

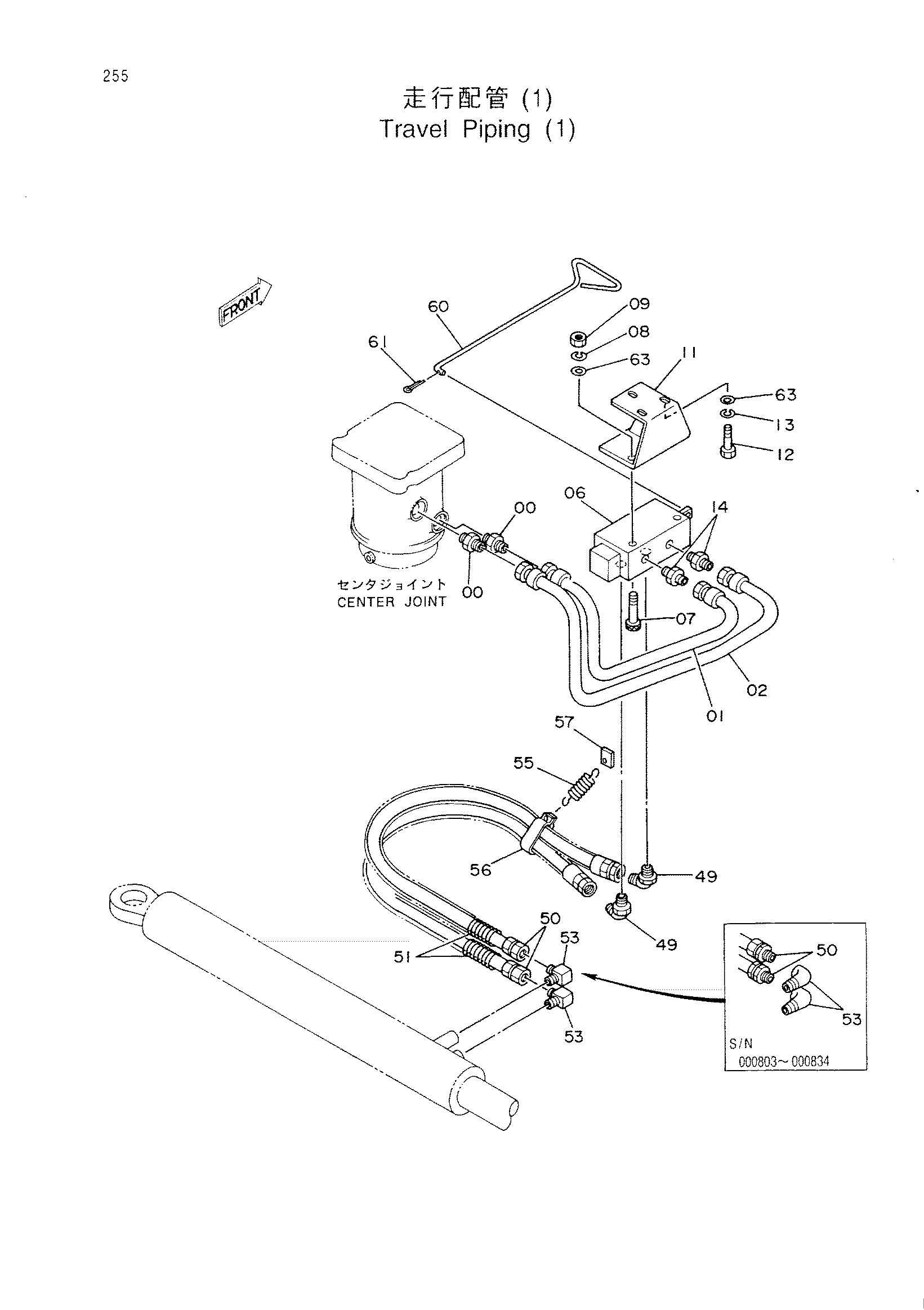

Заводская схема «Гидролинии хода (1)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042033 | Адаптер | 2 |
| 01 | 8025616 | Трубка TL1-1L | 1 |
| 01 | 8040999 | Трубка TL1 | 1 |
| 02 | 8025617 | Трубка TL2-1L | 1 |
| 02 | 8041000 | Трубка TL2 | 1 |
| 06 | 4140617 | Гидрораспределитель | 1 |
| 07 | J901200 замена: M341200 | Болт | 3 |
| 07 | J901200 замена: A590112 | Болт | 3 |
| 07 | M341200 | Болт с внутренним шестигранником | 3 |
| 08 | A590912 | Пружинная шайба | 3 |
| 09 | J950012 | Гайка | 3 |
| 11 | 8028741 | Кронштейн | 1 |
| 12 | J901235 | Болт | 3 |
| 13 | A590912 | Пружинная шайба | 3 |
| 14 | 4129457 | Адаптер | 2 |
| 49 | 4037760 | Угловой штуцер | 2 |
| 50 | 4065388 замена: 4078068 | Шланг | 2 |
| 50 | 4065388 замена: 94-1403 | Шланг | 2 |
| 50 | 4078068 | Шланг | 2 |
| 51 | 4053606 | Защитный кожух | 2 |
| 53 | 94-0632 | Угловой штуцер | 2 |
| 53 | 94-1403 | Угловой штуцер | 2 |
| 55 | 423 | Пружина | 1 |
| 56 | 4081118 | Хомут | 1 |
| 57 | 4081117 | Кронштейн | 1 |
| 60 | 4086960 | Шток | 1 |
| 61 | J412520 | Шплинт | 1 |
| 63 | A590112 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
