Гусеничная рама — HITACHI KH150-3

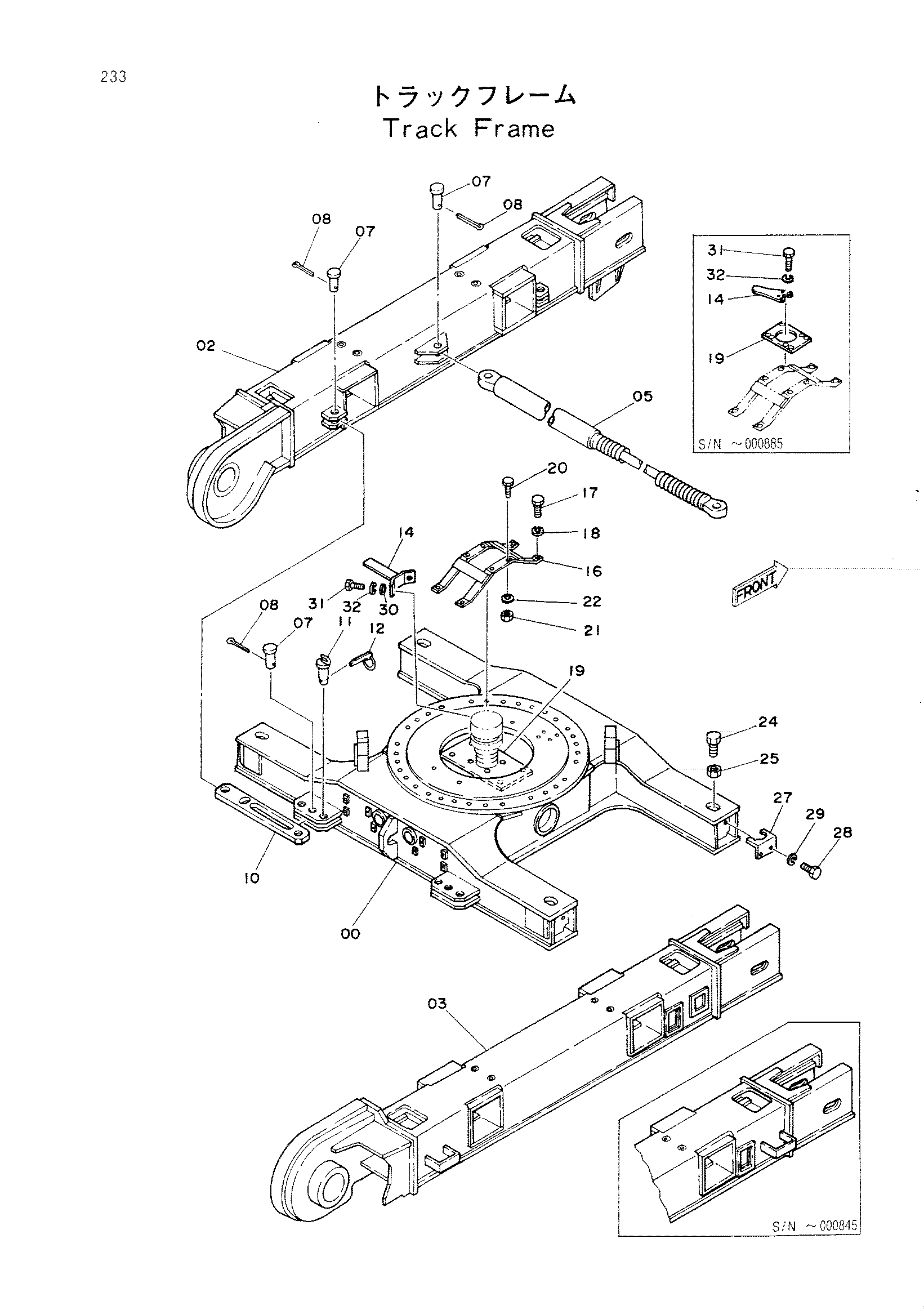

Заводская схема «Гусеничная рама» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6005719 | Гусеничная рама | 1 |
| 02 | 6006367 | Рама боковой | 1 |
| 03 | 6006368 | Рама боковой | 1 |
| 05 | 4140804 замена: 4167879 | Гидроцилиндр | 1 |
| 05 | 4167879 | Гидроцилиндр | 1 |
| 07 | 4155792 | Палец | 10 |
| 08 | A766071 | Шплинт | 10 |
| 10 | 4155795 | Тяга | 4 |
| 11 | 9717320 | Палец | 4 |
| 12 | 947447 | Палец кольцо | 4 |
| 14 | 4148081 | Опора | 1 |
| 14 | 8033211 | Ограничитель | 1 |
| 16 | 8028285 | Кронштейн | 1 |
| 17 | J901235 | Болт | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 19 | 4153256 | Кронштейн | 1 |
| 19 | 4203885 | Пластина | 1 |
| 20 | J901235 | Болт | 4 |
| 21 | J950012 | Гайка | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
| 24 | 4064609 | Болт | 4 |
| 25 | 4004175 | Гайка | 4 |
| 27 | 4086494 | Стопорная пластина | 4 |
| 28 | J901235 | Болт | 8 |
| 29 | A590912 | Пружинная шайба | 8 |
| 30 | 4114404 | Шайба | 2 |
| 31 | J901225 | Болт | 4 |
| 31 | J901435 | Болт | 2 |
| 32 | A590912 | Пружинная шайба | 4 |
| 32 | A590914 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
