Каталог запчастей HITACHI

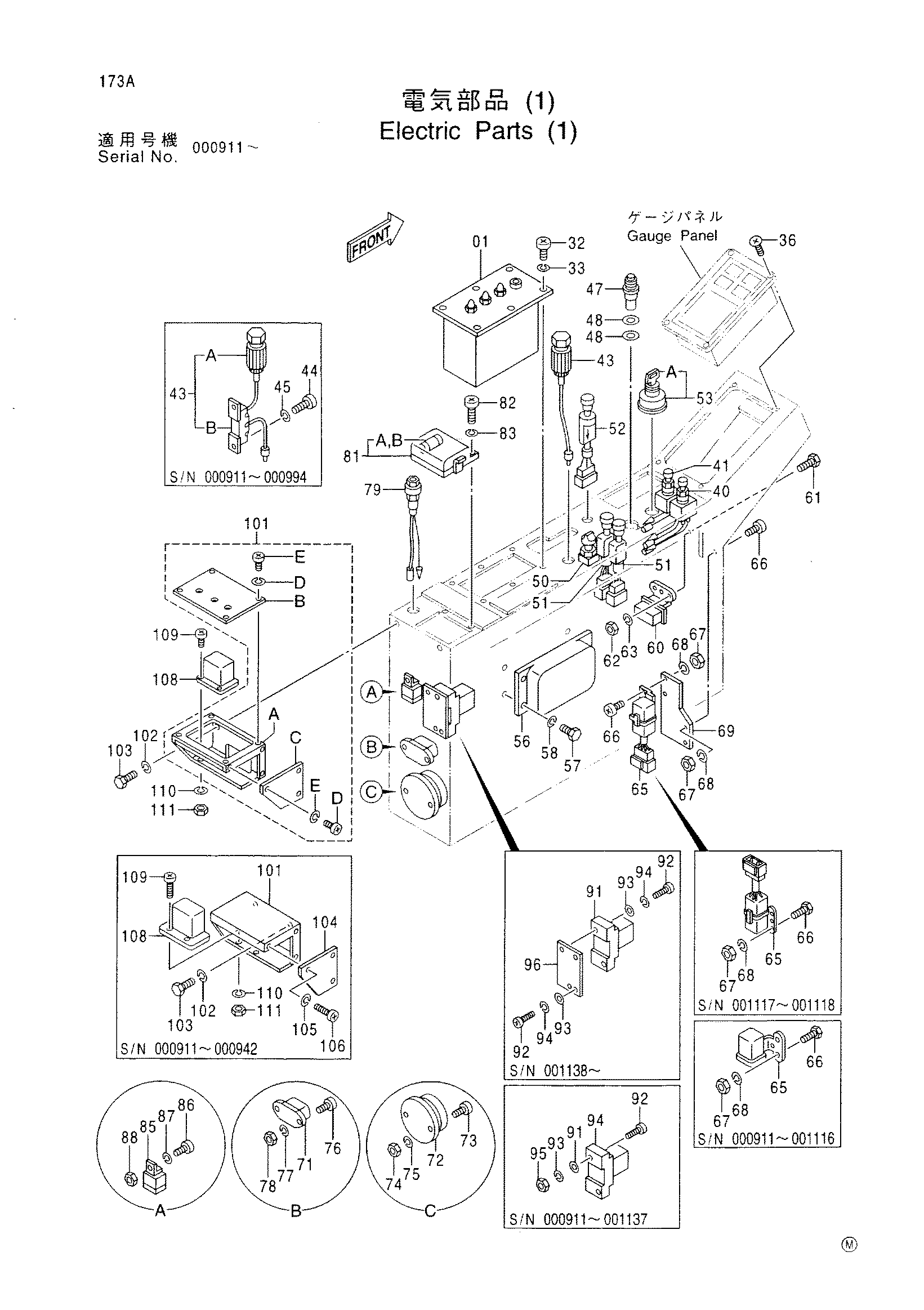

Электрооборудование (1) — HITACHI KH150-3
Заводская схема «Электрооборудование (1)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4155593 замена: 4335055 | Блок реле | 1 |
| 01 | 4335055 | Блок реле | 1 |
| 01 | 4386523 | Блок реле | 1 |
| 32 | J850410 | Винт | 6 |
| 33 | A590904 | Пружинная шайба | 6 |
| 36 | 4129422 | Винт | 4 |
| 40 | 4142230 | Выключатель | 1 |
| 41 | 4129271 | Выключатель | 1 |
| 43 | 4115360 | Лигхтер в сборе | 1 |
| 43A | 4115361 | Лигхтер | 1 |
| 43B | 4115362 | Резистор | 1 |
| 43 | 4184395 замена: 4357862 | Лигхтер | 1 |
| 43 | 4357862 | Лигхтер | 1 |
| 44 | J850406 | Винт | 2 |
| 45 | A590904 | Пружинная шайба | 2 |
| 47 | 4028788 | Фонарь | 1 |
| 48 | 4222054 | Плоская шайба | 2 |
| 50 | 4110100 | Выключатель поворотный | 1 |
| 51 | 4009556 | Выключатель | 2 |
| 52 | 4110106 | Выключатель | 1 |
| 56 | 4129244 | Блок управление | 1 |
| 57 | J850610 | Винт | 4 |
| 58 | A590906 | Пружинная шайба | 4 |
| 60 | 4505392 | Реле | 1 |
| 61 | J850616 | Винт | 2 |
| 62 | M500605 | Гайка | 2 |
| 63 | A590906 | Пружинная шайба | 2 |
| 65 | 4038459 замена: 4357037 | Реле хоурметер | 1 |
| 65 | 4357037 | Реле | 1 |
| 66 | J850516 | Винт | 2 |
| 66 | J850516 | Винт | 4 |
| 67 | M500504 | Гайка | 2 |
| 67 | M500504 | Гайка | 4 |
| 68 | A590905 | Пружинная шайба | 2 |
| 68 | A590905 | Пружинная шайба | 4 |
| 69 | 4333894 | Пластина | 1 |
| 71 | 950703 | Зуммер | 1 |
| 72 | 947457 | Белл | 1 |
| 73 | J850310 | Винт | 2 |
| 74 | M500303 | Гайка | 2 |
| 75 | A590903 | Пружинная шайба | 2 |
| 76 | J850414 | Винт | 2 |
| 77 | A590904 | Пружинная шайба | 2 |
| 78 | M500403 | Гайка | 2 |
| 79 | 4156606 | Предохранитель | 1 |
| 81 | 4123095 | Короб предохранитель | 1 |
| 81A | 4127781 | Предохранитель 15A | 7 |
| 81B | 4127780 | Предохранитель 30A | 1 |
| 82 | J850616 | Винт | 2 |
| 83 | A590906 | Пружинная шайба | 2 |
| 85 | 4205751 | Реле | 1 |
| 86 | J850814 | Винт | 1 |
| 87 | A590908 | Пружинная шайба | 1 |
| 88 | M500807 | Гайка | 1 |
| 91 | 4226134 замена: 4407153 | Реле делай | 1 |
| 91 | 4226134 замена: J850412 | Реле делай | 1 |
| 91 | 4226134 замена: A590104 | Реле делай | 1 |
| 91 | 4226134 замена: A590904 | Реле делай | 1 |
| 91 | 4226134 замена: 9751108 | Реле делай | 1 |
| 91 | 4407153 | Таймер | 1 |
| 92 | J850416 | Винт | 2 |
| 92 | J850412 | Винт | 4 |
| 93 | A590104 | Плоская шайба | 2 |
| 93 | A590104 | Плоская шайба | 4 |
| 94 | A590904 | Пружинная шайба | 2 |
| 94 | A590904 | Пружинная шайба | 4 |
| 95 | M500403 | Гайка | 2 |
| 96 | 9751108 | Седло винта | 1 |
| 101 | 8039431 | Кронштейн | 1 |
| 101 | 8044219 | Короб реле | 1 |
| 101A | 7020693 | Кронштейн | 1 |
| 101B | 4237788 | Крышка | 1 |
| 101C | 4237789 | Крышка | 1 |
| 101D | J850410 | Винт | 7 |
| 101E | A590904 | Пружинная шайба | 7 |
| 102 | A590906 | Пружинная шайба | 2 |
| 103 | J900614 | Болт | 2 |
| 104 | 4178358 | Крышка | 1 |
| 105 | A590904 | Пружинная шайба | 3 |
| 106 | J850410 | Винт | 3 |
| 108 | 4178359 | Реле | 1 |
| 109 | M430416 | Винт | 2 |
| 110 | A590904 | Пружинная шайба | 2 |
| 111 | M500403 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
