Крюк ограничитель подъёма предотвращение устройство (кран, гусёк стрелы) — HITACHI KH150-3

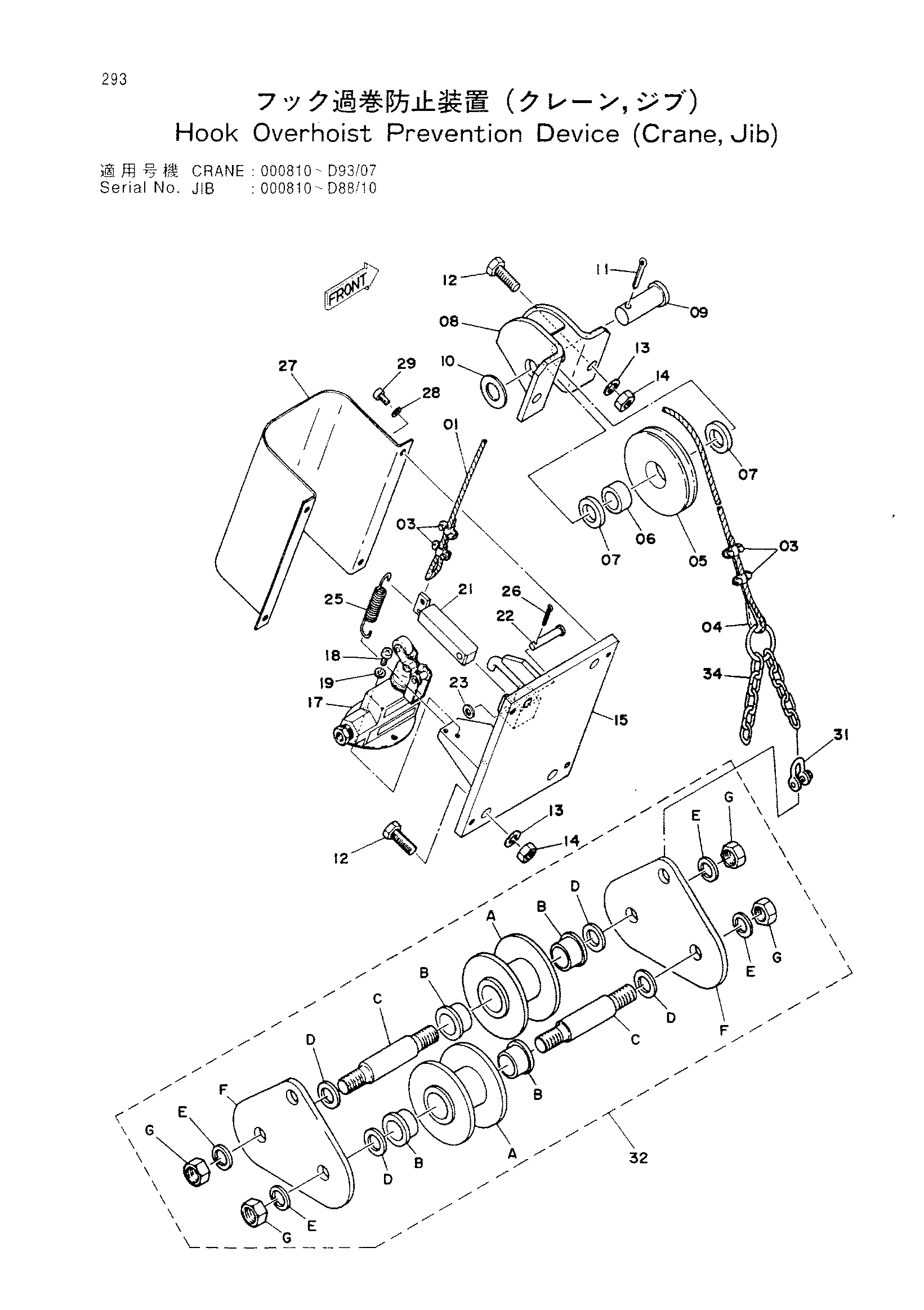

Заводская схема «Крюк ограничитель подъёма предотвращение устройство (кран, гусёк стрелы)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9049098 | Крюк ограничитель | 1 | |
| 01 | 942846 | Канат провод | 1 |
| 03 | 942830 | Зажим канат | 4 |
| 04 | 4010525 | Тхимбле | 1 |
| 05-0 | 9057048 | Канатный блок в сборе | 1 |
| 05 | 413802 | Канатный блок | 1 |
| 06 | 413803 | Втулка | 1 |
| 07 | 413804 | Проставка | 2 |
| 08 | 8375 | Кронштейн | 1 |
| 09 | 413805 | Палец | 1 |
| 10 | A590120 | Шайба | 1 |
| 11 | A766032 | Шплинт | 1 |
| 12 | J901030 | Болт | 6 |
| 13 | A590910 | Пружинная шайба | 6 |
| 14 | J950010 | Гайка | 6 |
| 15 | 712690 | Кронштейн | 1 |
| 17 | 945189 | Выключатель микро | 1 |
| 18 | M430410 | Винт | 2 |
| 19 | A590904 | Пружинная шайба | 2 |
| 21 | 945181 | Рычаг | 1 |
| 22 | 443066 | Палец | 1 |
| 23 | A590106 | Плоская шайба | 1 |
| 25 | 443067 | Пружина растяжения | 1 |
| 26 | A764020 | Шплинт | 1 |
| 27 | 415714 | Крышка | 1 |
| 28 | A590906 | Пружинная шайба | 4 |
| 29 | M430610 | Винт | 4 |
| 31 | 4048477 | Серьга | 2 |
| 32 | 9049099 | Груз | 1 |
| 32A | 9700144 | Ролик | 2 |
| 32B | 4001549 | Втулка | 4 |
| 32C | 4143359 | Мост | 2 |
| 32D | J21085 | Шайба | 4 |
| 32E | A590916 | Пружинная шайба | 4 |
| 32F | 4040775 | Подвес | 2 |
| 32G | J951016 | Гайка | 4 |
| 34 | 8001188 | Цепь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
