Стрела вставка 3M — HITACHI KH150-3

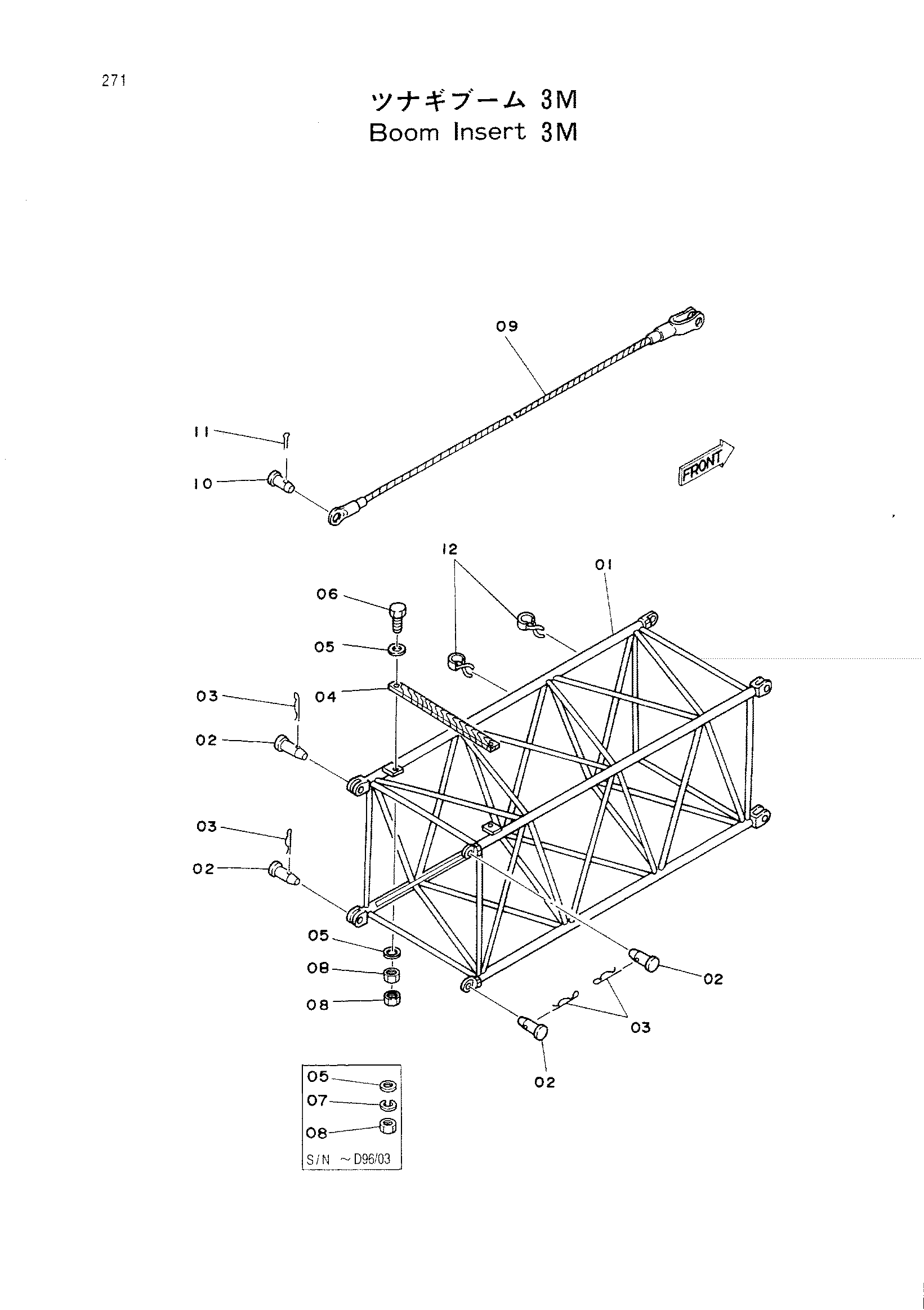

Заводская схема «Стрела вставка 3M» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9044039 | Стрела инсрт 3M в сборе | 1 | |
| 01 | 7006904 | Стрела вставка | 1 |
| 02 | 4020735 | Палец | 4 |
| 03 | 3002554 | Стопорный палец | 4 |
| 04 | 4022126 | Буффер | 1 |
| 05 | A590112 | Шайба | 4 |
| 05 | J222012 | Шайба | 4 |
| 06 | M111250 замена: J901255 | Болт | 2 |
| 06 | M111250 замена: J950012 | Болт | 2 |
| 06 | M111250 замена: J222012 | Болт | 2 |
| 06 | J901255 | Болт | 2 |
| 07 | A590912 | Пружинная шайба | 2 |
| 08 | M501210 | Гайка | 2 |
| 08 | J950012 | Гайка | 4 |
| 09 | 8020985 | Канат подвесной | 2 |
| 10 | 431756 | Палец | 2 |
| 11 | A761080 | Шплинт | 2 |
| 12 | 4017325 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
