Центральный коллектор — HITACHI KH150-3

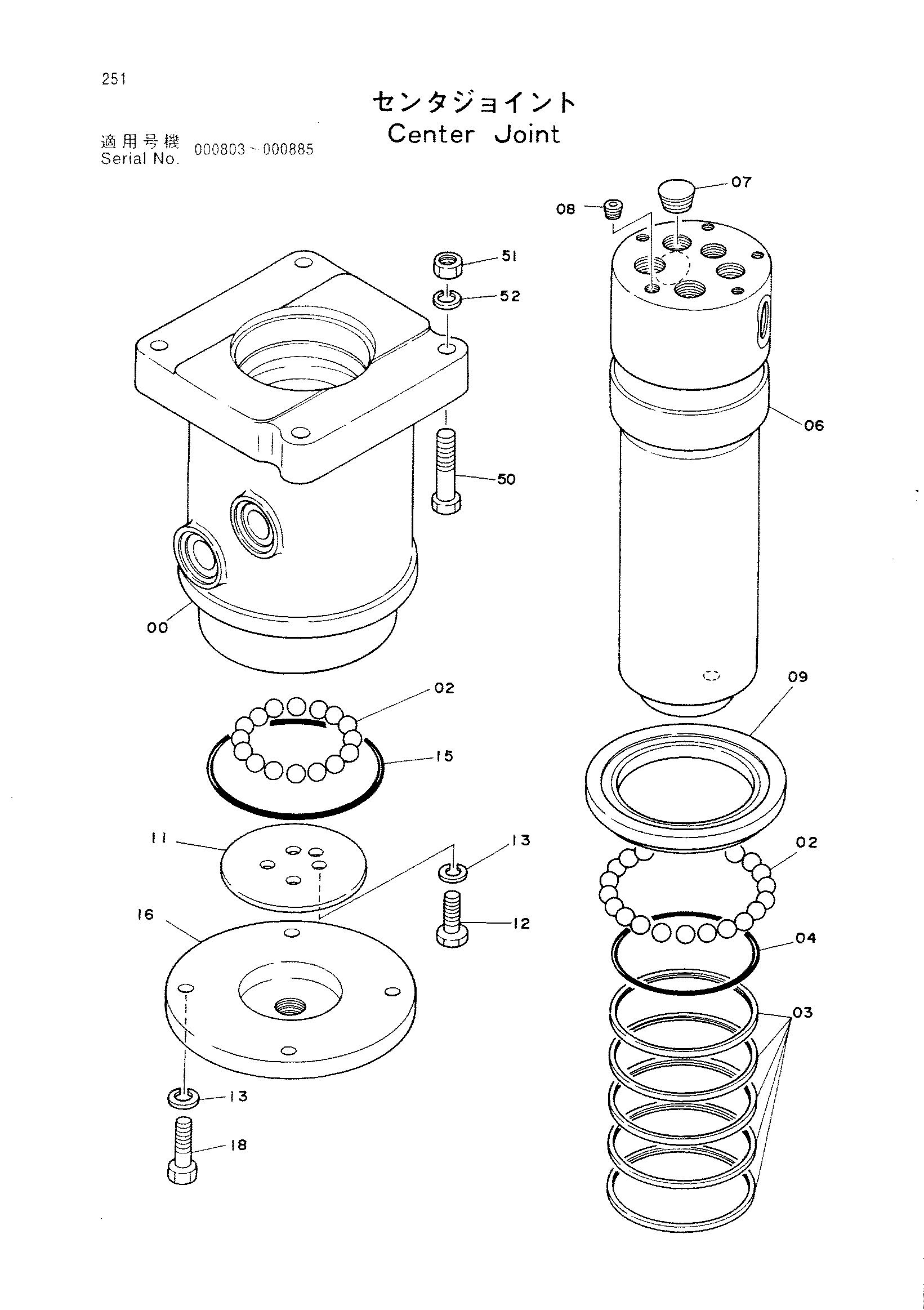

Заводская схема «Центральный коллектор» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-1 | 9042421 | Центральный коллектор | 1 |
| 00 | 1005893 | Корпус | 1 |
| 02 | 972658 | Шарик | 38 |
| 03 | 4125540 замена: 4165697 | Уплотнение | 5 |
| 03 | 4165697 | Уплотнение | 5 |
| 04 | 4058971 | Уплотнительное кольцо | 1 |
| 06 | 1005892 | Шпиндель | 1 |
| 07 | 94-2014 | Пробка | 2 |
| 08 | 94-2011 | Пробка | 1 |
| 09 | 4052233 | Пластина | 1 |
| 11 | 4127651 | Упорная пластина | 1 |
| 12 | J901220 | Болт | 4 |
| 13 | A590912 | Пружинная шайба | 8 |
| 15 | A810125 | Уплотнительное кольцо | 1 |
| 16 | 4142178 | Крышка | 1 |
| 18 | J901235 | Болт | 4 |
| 50 | J901240 | Болт | 4 |
| 51 | J950012 | Гайка | 4 |
| 52 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
