Трансмиссия — HITACHI KH150-3

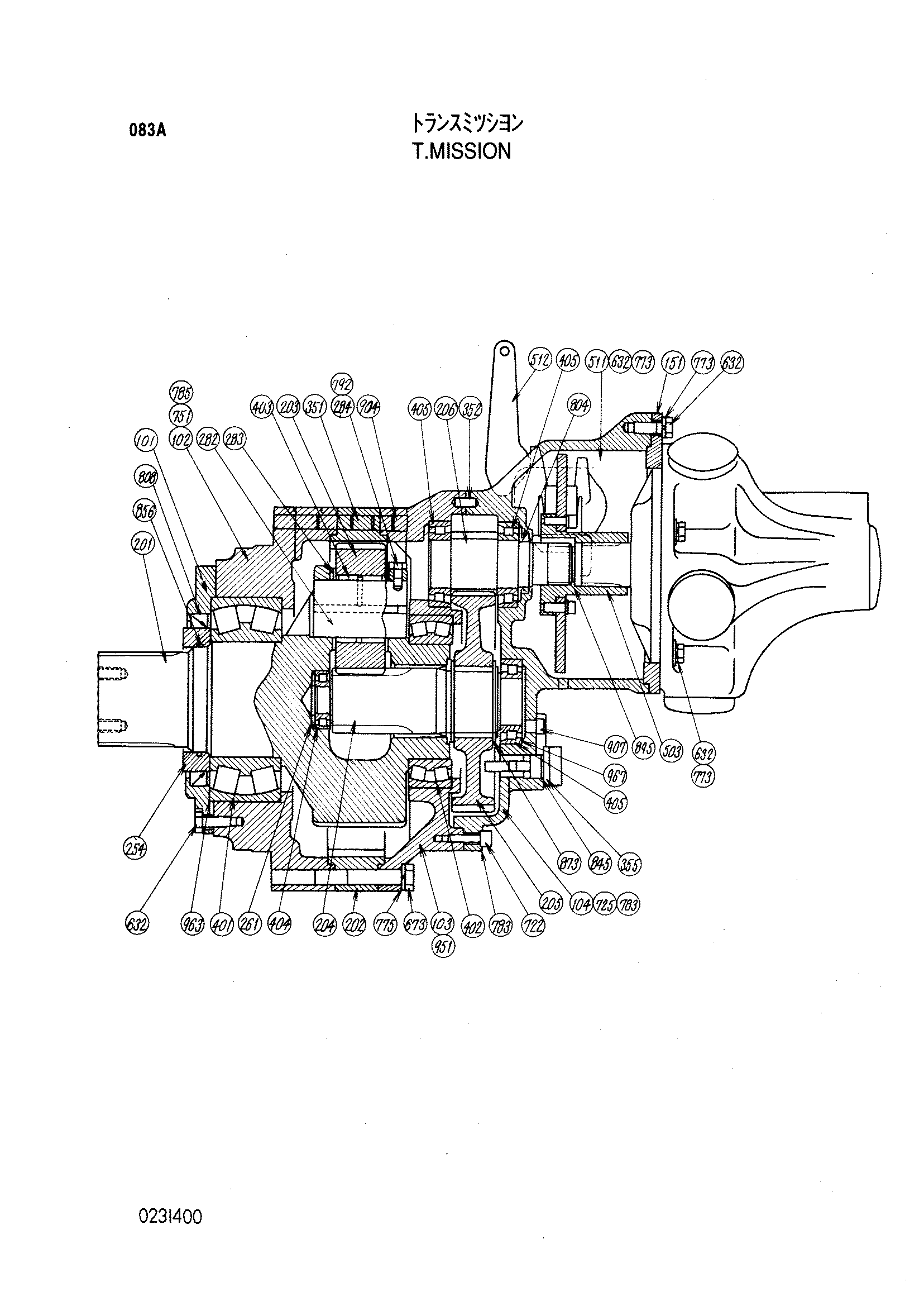

Заводская схема «Трансмиссия» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4160337 | Трансмиссия | 1 | |
| 101 | 0147201 | Крышка передний | 1 |
| 102 | 0147202 | Корпус передний | 1 |
| 103 | 0116407 | Корпус | 1 |
| 104 | 0162701 | Корпус задний | 1 |
| 151 | 0116409 | Пластина | 1 |
| 201 | 0147203 | Вал | 1 |
| 202 | 4048313 | Коронная шестерня | 1 |
| 203 | 0116411 | Шестерня | 3 |
| 204 | 0116412 | Шестерня | 1 |
| 205 | 0116413 | Шестерня | 1 |
| 206 | 0147204 | Ведущая шестерня | 1 |
| 254 | 4049070 | Уплотнительное кольцо | 1 |
| 261 | 0147205 | Спаер | 1 |
| 282 | 4031164 | Палец | 3 |
| 283 | 4031165 | Упорная пластина | 6 |
| 284 | 4031166 | Болт сеттинг | 3 |
| 351 | 4031168 | Палец | 4 |
| 352 | 0111519 | Палец | 1 |
| 355 | 0116416 | Указатель | 1 |
| 401 | 0116417 | Подшипник | 1 |
| 402 | 0116418 | Подшипник | 1 |
| 403 | 4031172 | Игольчатый подшипник | 6 |
| 404 | 0116419 | Подшипник | 1 |
| 405 | 0116420 | Подшипник | 3 |
| 503 | 0147206 | Муфта | 1 |
| 511 | 0116401 | Пластина | 1 |
| 512 | 0116402 | Дисковый | 1 |
| 632 | 0147207 | Болт | 24 |
| 673 | 0147208 | Болт | 8 |
| 722 | 0102106 замена: M341236 | Болт с внутренним шестигранником | 12 |
| 725 | 0131103 | Болт | 8 |
| 751 | M341600 | Болт с внутренним шестигранником | 2 |
| 773 | 4514825 | Пружинная шайба | 16 |
| 775 | 4031177 | Пружинная шайба | 8 |
| 783 | 4070159 | Пружинная шайба | 16 |
| 785 | 4508794 | Пружинная шайба | 2 |
| 792 | 0116623 | Шайба | 3 |
| 804 | 0100047 | Масляное уплотнение | 1 |
| 808 | 4039279 | Масляное уплотнение | 1 |
| 845 | A811030 | Уплотнительное кольцо | 1 |
| 856 | A811110 | Уплотнительное кольцо | 1 |
| 873 | 954442 | Стопорное кольцо | 2 |
| 895 | 0147212 | Кольцо блокировка | 1 |
| 904 | 0147210 | Пробка | 4 |
| 907 | 0147211 | Пробка | 2 |
| 951 | 0111538 | Установочный винт | 4 |
| 963 | 0101712 | Регулировочная шайба | 1 |
| 967 | 0116428 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
