Бридле — HITACHI KH150-3

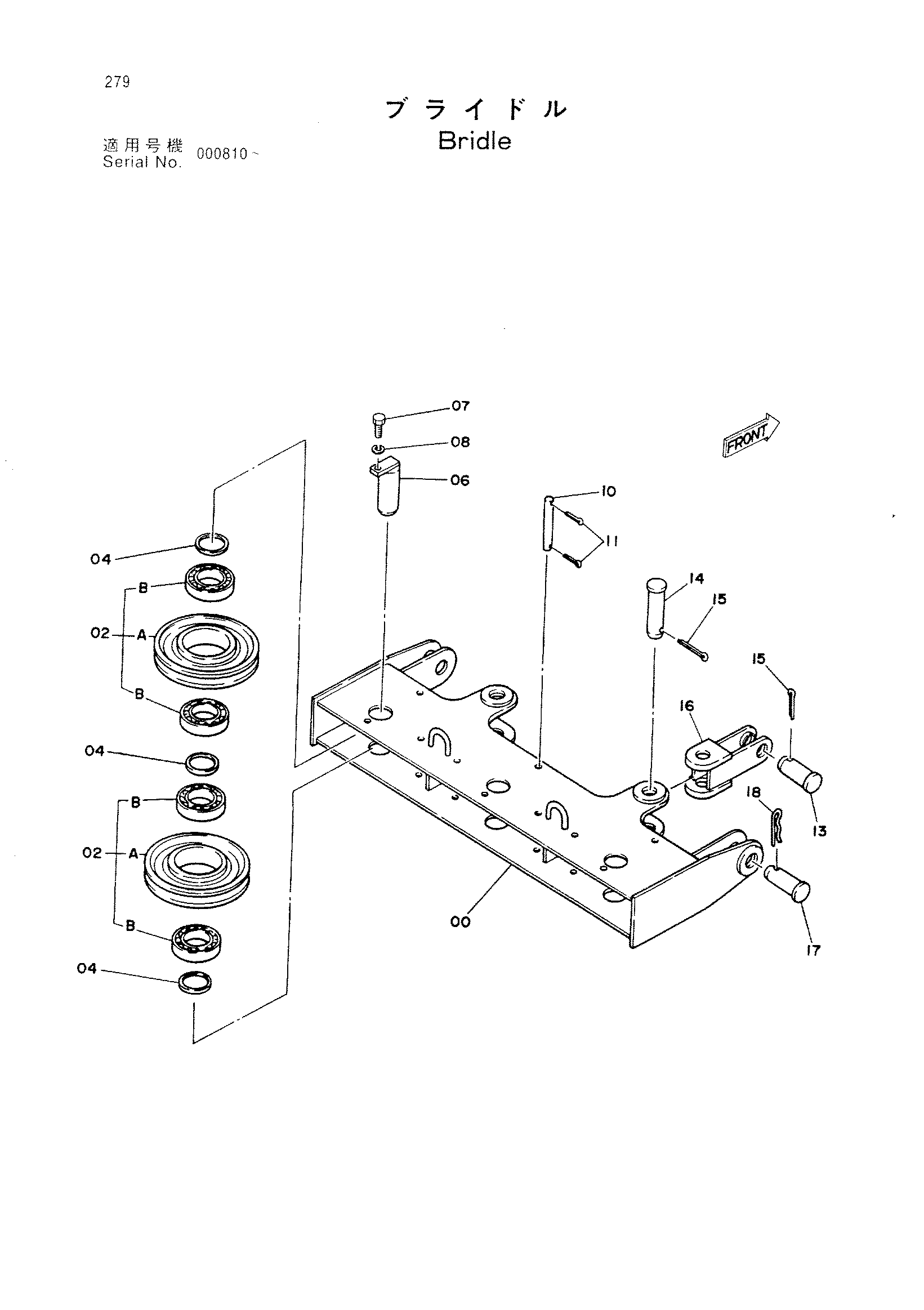

Заводская схема «Бридле» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9049097 | Бридле | 1 | |
| 00 | 7012577 | Подвес | 1 |
| 02 | 9064324 | Канатный блок в сборе | 6 |
| 02A | 3016267 замена: 3074387 | Канатный блок | 1 |
| 02A | 3074387 | Канатный блок | 1 |
| 02B | 948642 | Шариковый подшипник | 2 |
| 04 | 491873 | Проставка | 9 |
| 06 | 9700657 | Палец | 3 |
| 07 | J901222 | Болт | 3 |
| 08 | A590912 | Пружинная шайба | 3 |
| 10 | 424345 | Палец | 7 |
| 11 | A765028 | Шплинт | 14 |
| 13 | 431756 | Палец | 2 |
| 14 | 4052257 | Палец | 2 |
| 15 | A761080 | Шплинт | 4 |
| 16 | 8013414 | Тяга | 2 |
| 17 | 4086203 | Палец | 2 |
| 18 | 3002554 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
