Барабан радиатор — HITACHI KH150-3

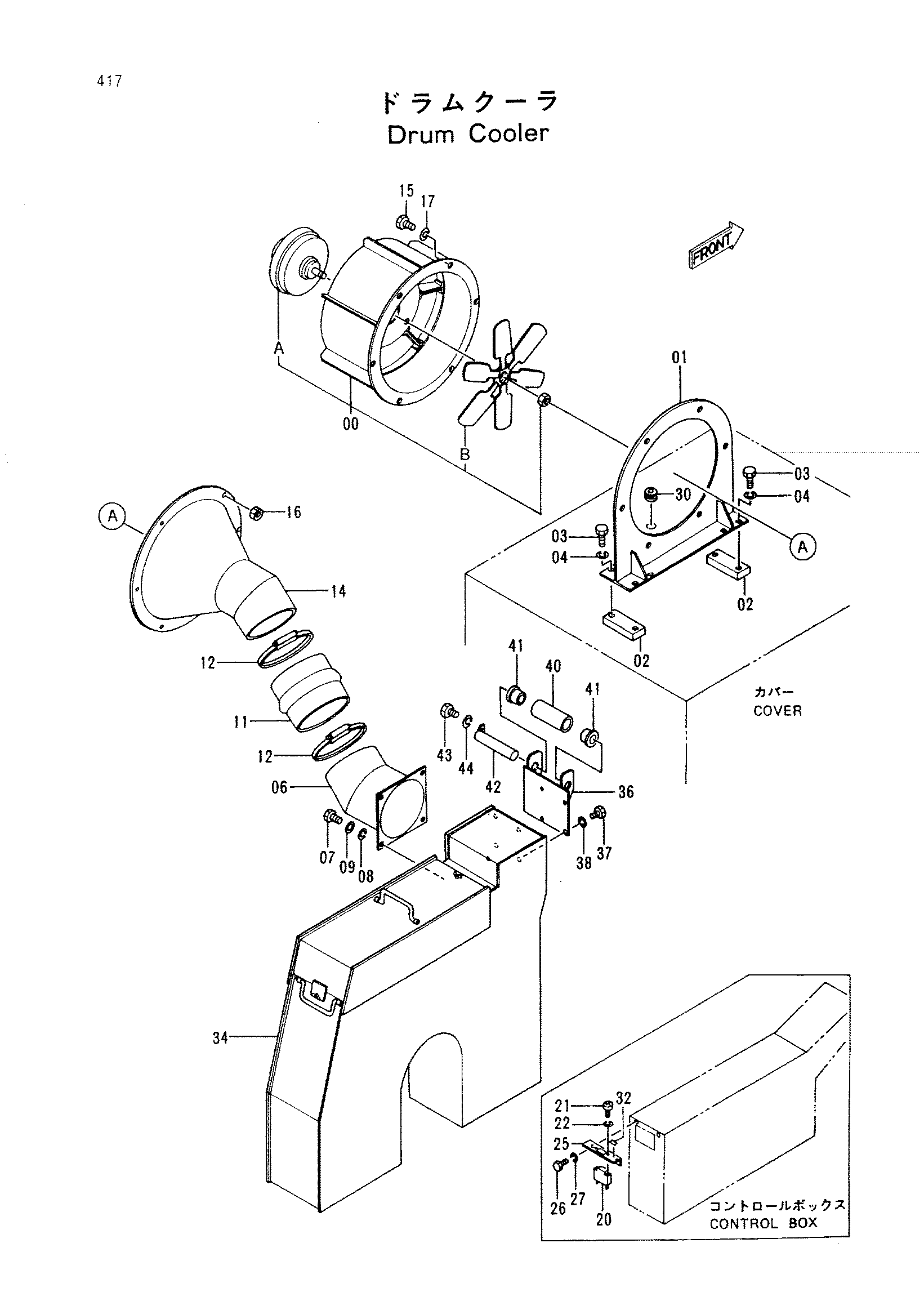

Заводская схема «Барабан радиатор» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4087878 замена: 4333932 | Вентилятор в сборе | 1 |
| 00 | 4333932 | Вентилятор в сборе | 1 |
| 00A | 4157824 замена: 4350518 | Гидромотор | 1 |
| 00A | 4350518 | Гидромотор | 1 |
| 00B | 4180922 | Вентилятор | 1 |
| 01 | 8013873 | Кронштейн | 1 |
| 02 | 4171028 | Седло винта | 2 |
| 03 | J901030 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 06 | 9722962 | Воздуховод | 1 |
| 07 | J901020 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | A590110 | Плоская шайба | 4 |
| 11 | 4106891 | Резиновый шланг | 1 |
| 12 | 4106890 замена: 4282499 | Хомут шланга | 2 |
| 12 | 4282499 | Хомут шланга | 2 |
| 14 | 8032660 | Воздуховод | 1 |
| 15 | J901035 | Болт | 6 |
| 16 | J950010 | Гайка | 6 |
| 17 | A590910 | Пружинная шайба | 6 |
| 20 | 4044949 | Защитный кожух | 1 |
| 21 | M430306 | Винт | 2 |
| 22 | A590903 | Пружинная шайба | 2 |
| 25 | 4171029 | Кронштейн | 1 |
| 26 | J900612 | Болт | 2 |
| 27 | A590906 | Пружинная шайба | 2 |
| 30 | 94-2803 | Резиновая втулка | 1 |
| 32 | 4267092 | Информационная табличка | 1 |
| 34-4 | 9061747 | Тормоз крышка дополнительный. | 1 |
| 34 | 6007238 | Крышка | 1 |
| 36 | 9723106 | Кронштейн | 1 |
| 37 | J901025 | Болт | 4 |
| 38 | A590910 | Пружинная шайба | 4 |
| 40 | 4174873 | Трубка | 1 |
| 41 | 4174872 | Втулка | 2 |
| 42 | 9723105 | Мост | 1 |
| 43 | J900816 | Болт | 2 |
| 44 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
