Трос реел — HITACHI KH150-3

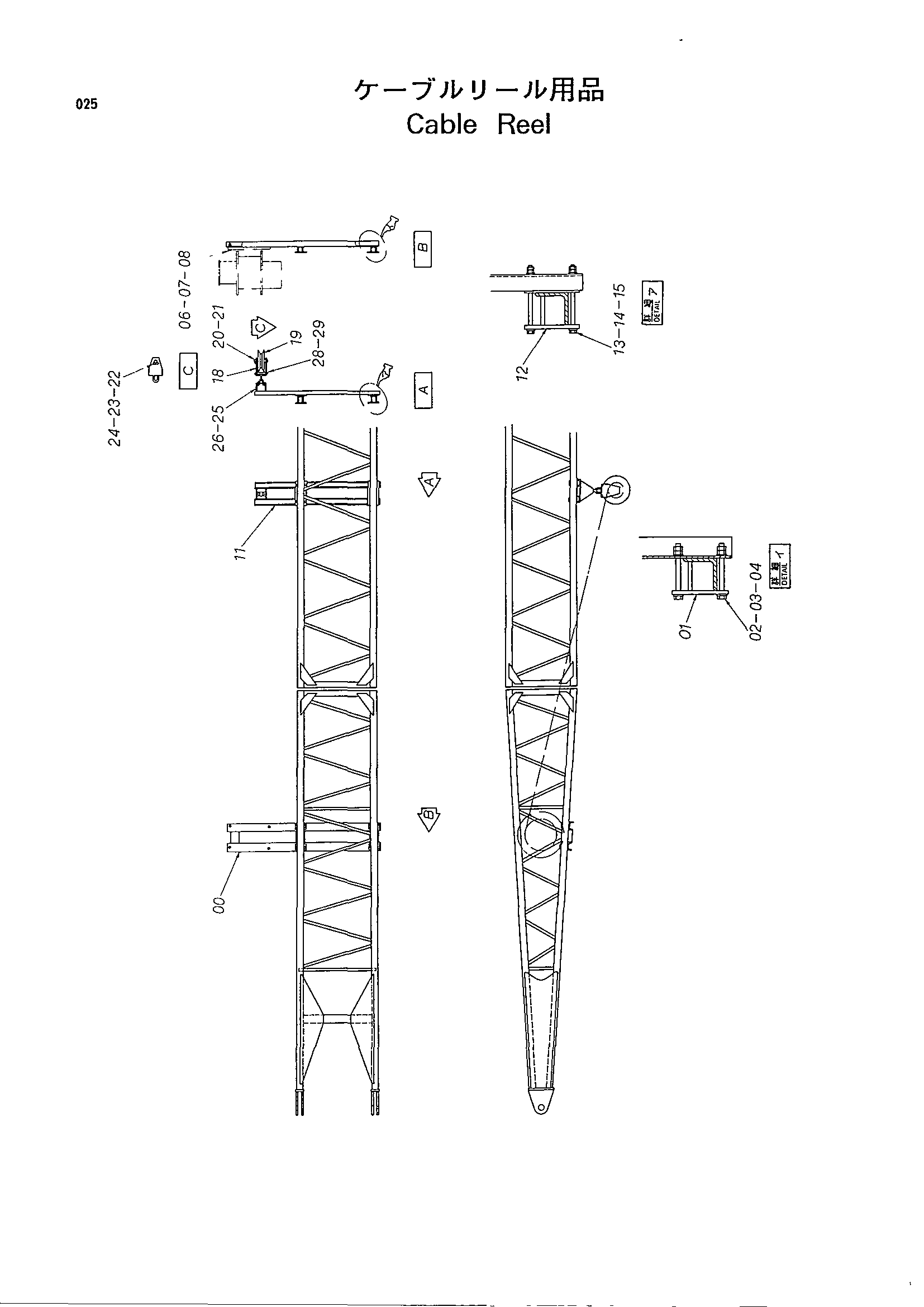

Заводская схема «Трос реел» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8049995 | Кронштейн | 1 |
| 01 | 9720697 | Опора | 4 |
| 02 | J901611 | Болт | 8 |
| 03 | A590116 | Плоская шайба | 16 |
| 04 | J950016 | Гайка | 16 |
| 06 | J901280 | Болт | 4 |
| 07 | A590112 | Плоская шайба | 8 |
| 08 | J950012 | Гайка | 8 |
| 11 | 8049996 | Кронштейн | 1 |
| 12 | 9736409 | Опора | 4 |
| 13 | J901215 | Болт | 8 |
| 14 | A590112 | Плоская шайба | 16 |
| 15 | J950012 | Гайка | 16 |
| 18 | 8038003 | Кронштейн | 1 |
| 19 | 3015947 | Канатный блок | 1 |
| 20 | 4094328 | Палец | 1 |
| 21 | A590152 | Плоская шайба | 2 |
| 22 | X4246 | Стопорная пластина | 1 |
| 23 | J901220 | Болт | 2 |
| 24 | A590912 | Пружинная шайба | 2 |
| 25 | 4028357 | U-образный болт | 1 |
| 26 | J953020 | Гайка | 4 |
| 28 | 4200027 | Палец | 2 |
| 29 | A764028 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
