Фрее-фалл предотвращение устройство (аукс.хоист) — HITACHI KH150-3

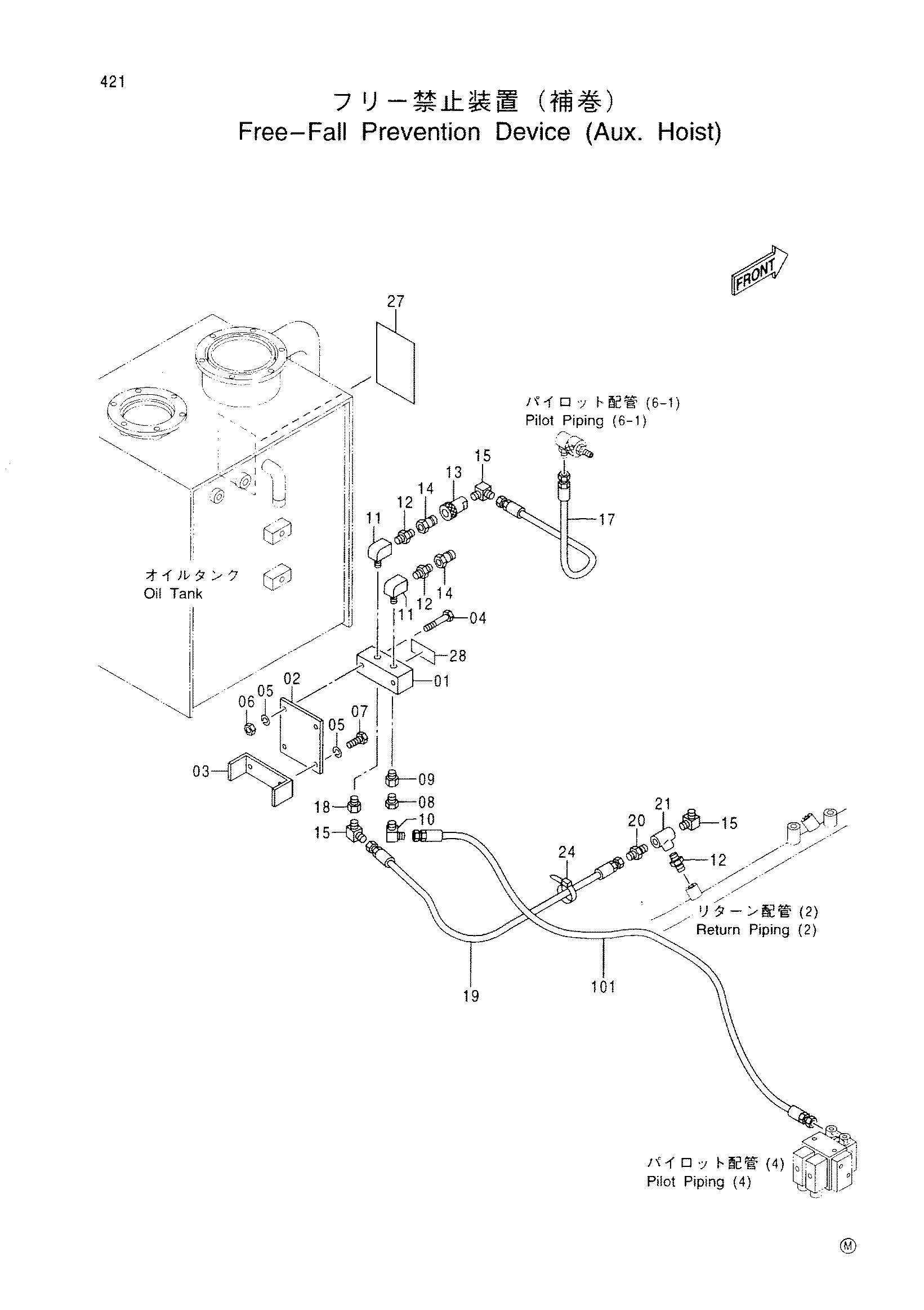

Заводская схема «Фрее-фалл предотвращение устройство (аукс.хоист)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4205651 | Блок | 1 |
| 02 | 4205653 | Пластина | 1 |
| 03 | 4205652 | Седло винта | 1 |
| 04 | J901070 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 4 |
| 06 | J950010 | Гайка | 2 |
| 07 | J901022 | Болт | 2 |
| 08 | 94-1601 | Переходник | 1 |
| 09 | 94-1602 | Переходник | 1 |
| 10 | 94-1401 | Угловой штуцер | 1 |
| 11 | 94-0632 | Угловой штуцер | 2 |
| 12 | 94-1703 | Адаптер | 3 |
| 13 | 4033130 | Самоуплотняющееся соединение | 1 |
| 14 | 4033129 | Самоуплотняющееся соединение | 2 |
| 15 | 94-1403 | Угловой штуцер | 3 |
| 17 | 4294626 | Шланг | 1 |
| 18 | 4089893 | Адаптер | 1 |
| 19 | 4024636 | Шланг | 1 |
| 20 | 94-1303 | Адаптер | 1 |
| 21 | 94-0662 | Тройник | 1 |
| 24 | 4055312 | Ленточный зажим | 3 |
| 27 | 3073590 | Информационная табличка | 1 |
| 28 | 4355892 | Информационная табличка | 1 |
| 101 | 4282443 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
