Верхний стрела — HITACHI KH150-3

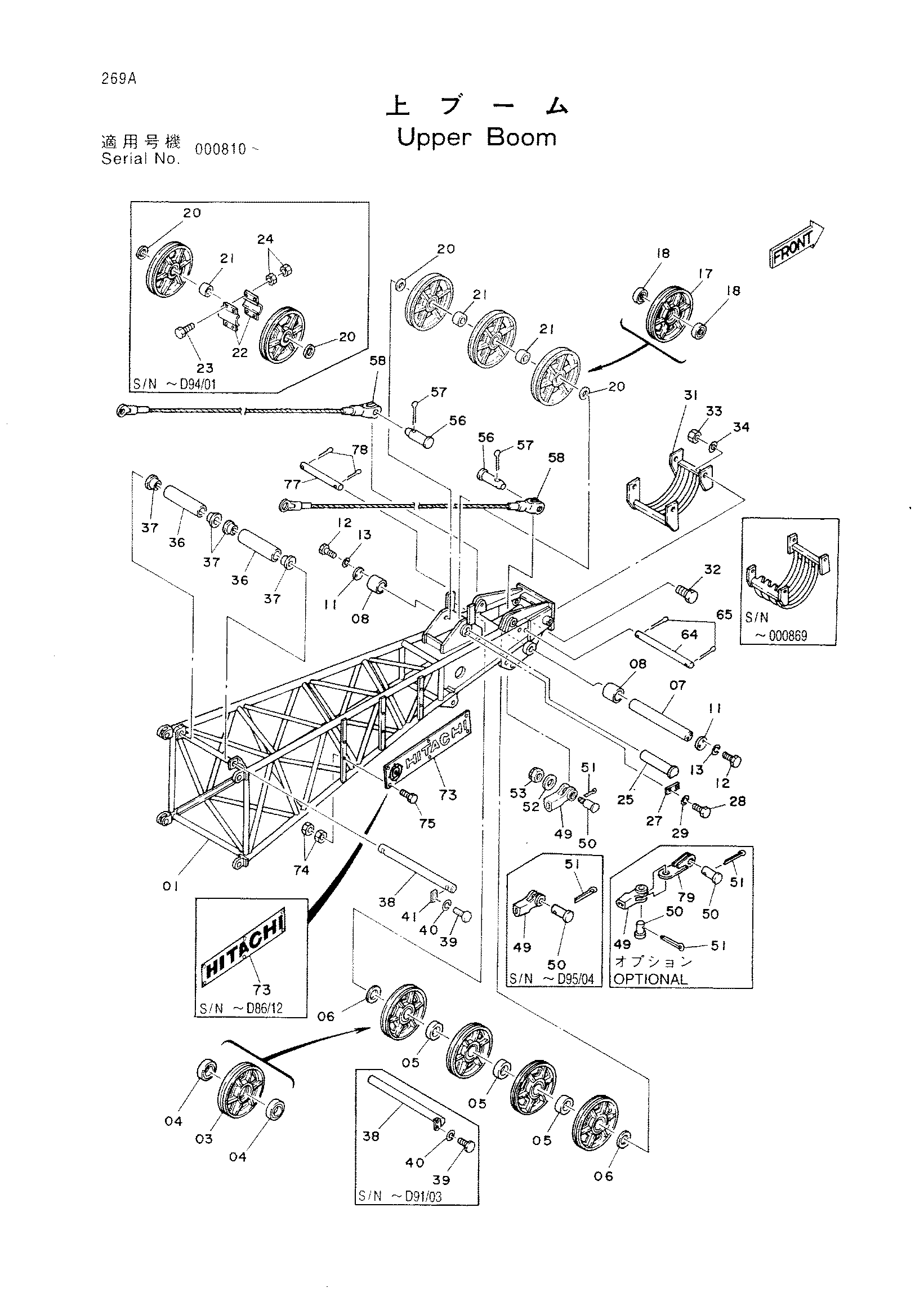

Заводская схема «Верхний стрела» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9049094 | Стрела верхний в сборе | 1 | |
| 01 | 5001412 замена: 5001706 | Стрела верхний | 1 |
| 01 | 5001412 замена: 7015658 | Стрела верхний | 1 |
| 01 | 5001412 замена: 4174886 | Стрела верхний | 1 |
| 01 | 5001412 замена: 4174936 | Стрела верхний | 1 |
| 01 | 5001706 | Стрела верхний | 1 |
| 03 | 3025749 | Канатный блок | 4 |
| 03 | 3020683 | Канатный блок | 4 |
| 04 | 971655 | Шариковый подшипник | 8 |
| 05 | 4143724 | Проставка | 3 |
| 06 | 4071943 | Проставка | 2 |
| 07 | 3021688 | Мост | 1 |
| 08 | 4132270 | Проставка | 2 |
| 11 | 431768 | Фиксатор | 2 |
| 12 | J901635 | Болт | 4 |
| 13 | A590916 | Пружинная шайба | 4 |
| 17 | 3016414 | Канатный блок | 2 |
| 17 | 3016414 | Канатный блок | 3 |
| 17 | 3020684 | Канатный блок | 2 |
| 17 | 3020684 | Канатный блок | 3 |
| 18 | 4014636 | Шариковый подшипник | 4 |
| 18 | 4014636 | Шариковый подшипник | 6 |
| 20 | 4015297 | Проставка | 2 |
| 21 | 4086518 | Проставка | 1 |
| 21 | 4086518 | Проставка | 2 |
| 22 | 9708921 | Проставка разрезной | 2 |
| 23 | J901040 | Болт | 4 |
| 24 | J950010 | Гайка | 8 |
| 25 | 4091885 | Мост | 1 |
| 27 | X4246 | Стопорная пластина | 1 |
| 28 | J901220 | Болт | 2 |
| 29 | A590912 | Пружинная шайба | 2 |
| 31 | 7012576 замена: 7021753 | Направляющая каната | 1 |
| 31 | 7015658 замена: 7021757 | Направляющая каната | 1 |
| 31 | 7021757 | Направляющая каната | 1 |
| 31 | 7010172 | Направляющая каната | 1 |
| 32 | J932040 | Болт | 4 |
| 32 | J932045 | Болт | 4 |
| 33 | J951020 | Гайка | 4 |
| 34 | A590920 | Пружинная шайба | 4 |
| 36 | 4142689 | Ролик | 2 |
| 37 | 4142688 | Втулка | 4 |
| 38 | 9717873 | Мост | 1 |
| 38 | 4287460 | Мост | 1 |
| 39 | J900814 | Болт | 2 |
| 39 | J901220 замена: M341220 | Болт | 4 |
| 39 | M341220 | Болт с внутренним шестигранником | 4 |
| 40 | A590908 | Пружинная шайба | 2 |
| 40 | A590912 | Пружинная шайба | 4 |
| 41 | 4287461 | Стопорная пластина | 2 |
| 49 | 3002037 | Разъём канат | 1 |
| 49 | 34217 | Разъём канат | 1 |
| 50 | 431983 | Палец | 1 |
| 50 | 4360239 | Палец | 1 |
| 50 | 4116567 | Палец | 2 |
| 51 | A768071 | Шплинт | 1 |
| 51 | A766063 | Шплинт | 1 |
| 51 | A768071 | Шплинт | 2 |
| 52 | 4114408 | Шайба | 1 |
| 53 | 4137247 | Корончатая гайка | 1 |
| 56 | 431756 | Палец | 2 |
| 57 | A761080 | Шплинт | 2 |
| 58 | 8023354 | Канат подвесной | 2 |
| 64 | 4071945 | Палец | 1 |
| 64 | 4174886 | Палец | 1 |
| 65 | A768045 | Шплинт | 2 |
| 73 | 1003986 | Информационная табличка | 2 |
| 73 | 4235947 | Информационная табличка | 2 |
| 74 | J950010 | Гайка | 24 |
| 75 | J901025 | Болт | 12 |
| 77 | 4142361 | Палец | 1 |
| 77 | 4174936 | Палец | 1 |
| 78 | A768050 | Шплинт | 2 |
| 79 | 8016611 | Тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
