Гусеничная цепь — HITACHI KH150-3

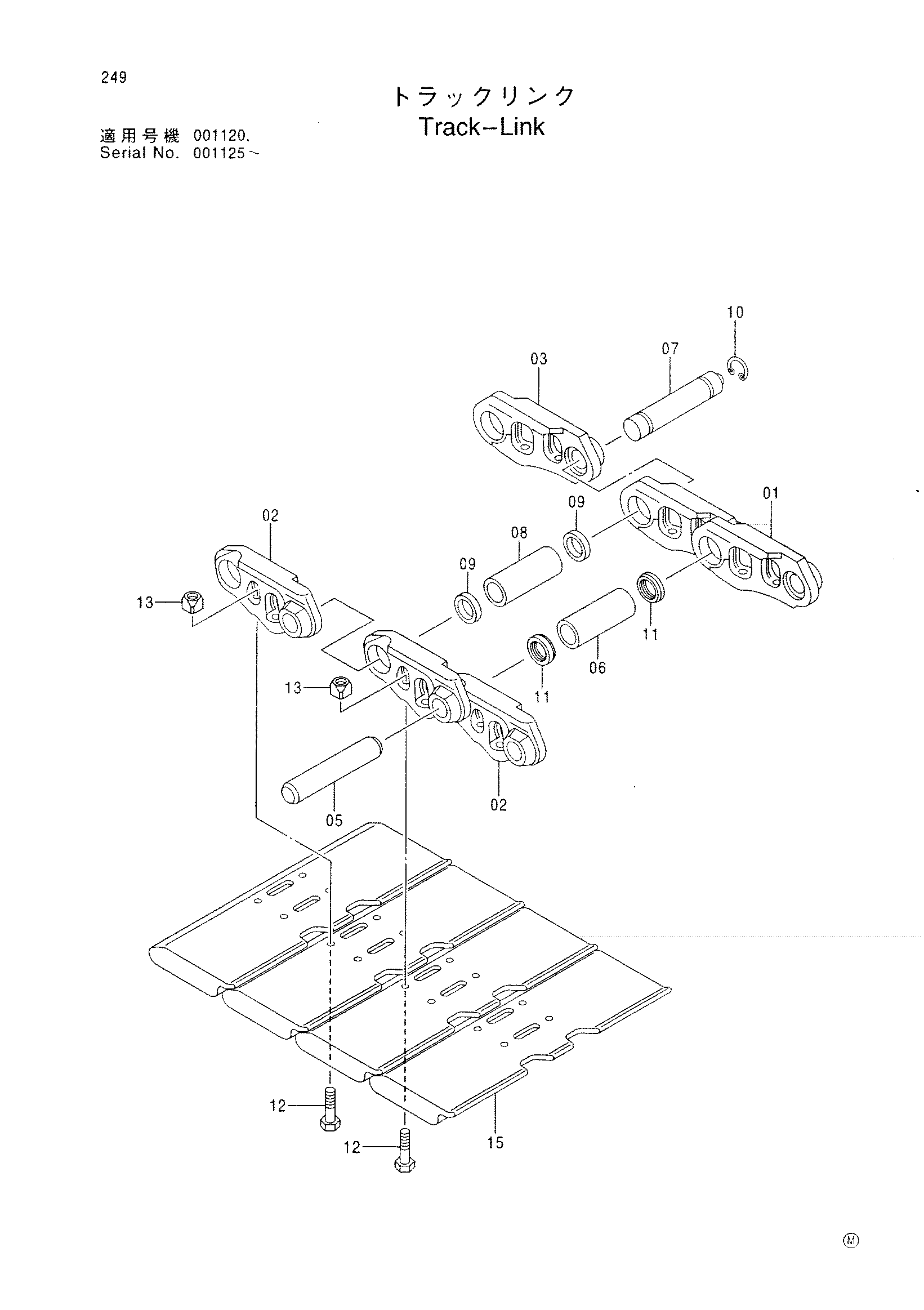

Заводская схема «Гусеничная цепь» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9159021 | Гусеничная цепь в сборе | 2 | |
| 01-1 | 4382931 | Гусеничная цепь в сборе | 1 |
| 01 | 1015705 | Гусеничная цепь B | 52 |
| 02 | 1015706 | Гусеничная цепь B | 53 |
| 03 | 3052405 | Гусеничная цепь M | 1 |
| 05 | 4336499 | Палец | 52 |
| 06 | 3069392 | Втулка | 52 |
| 07 | 4336501 | Соединительный палец | 1 |
| 08 | 3069393 | Соединительная втулка | 1 |
| 09 | 4264458 | Коллер | 2 |
| 10 | 4186653 | Кольцо | 1 |
| 11 | 4195021 замена: 4378892 | Уплотнение | 104 |
| 11 | 4378892 | Уплотнение | 104 |
| 12 | 4382752 | Болт башмак | 212 |
| 13 | 3060205 | Гайка | 212 |
| 15 | 1010136 | Башмак | 53 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
