Ход пипигс — HITACHI KH150-3

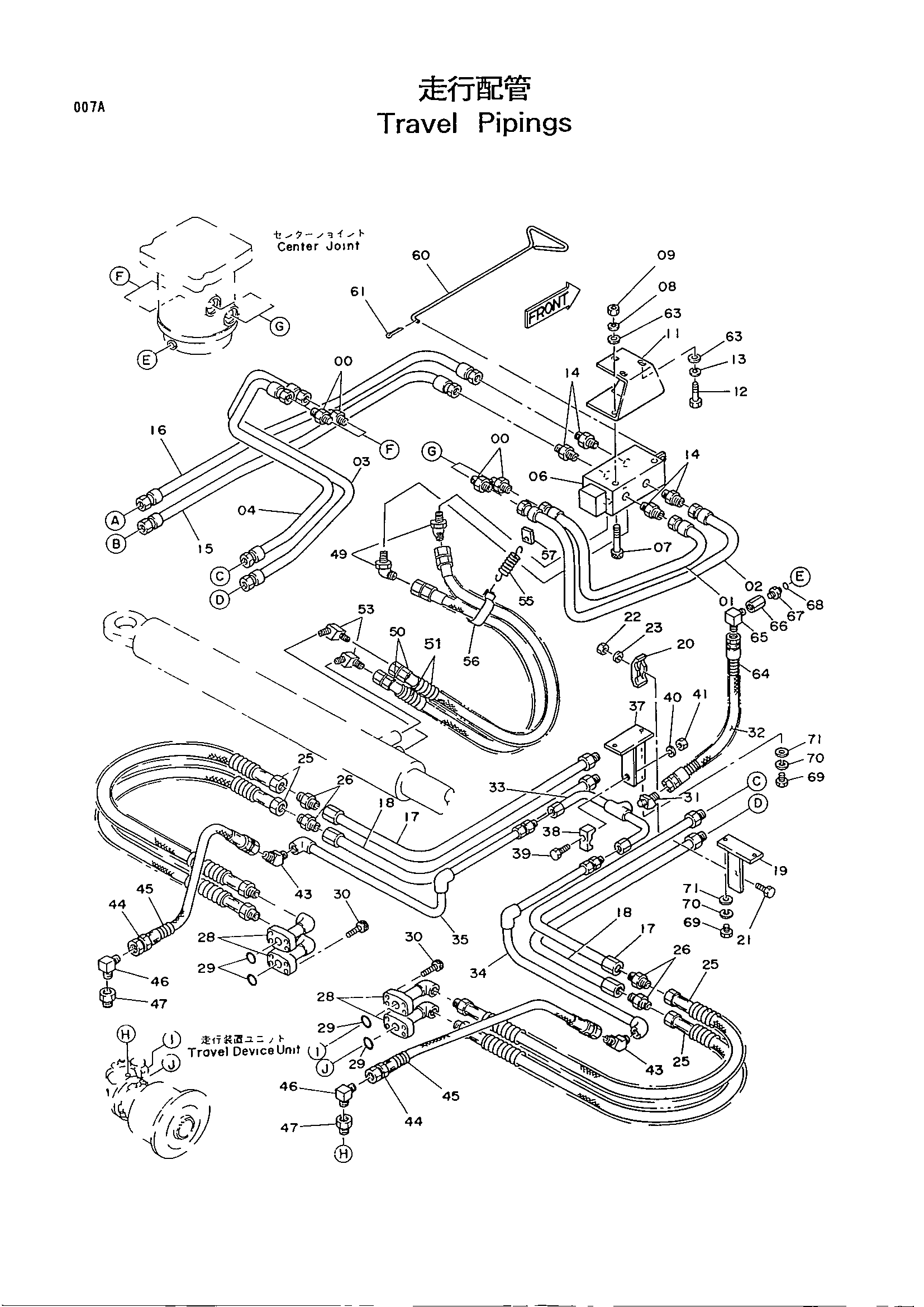

Заводская схема «Ход пипигс» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042033 | Адаптер | 4 |
| *01 | 8040999 | Трубка TL1 | 1 |
| *02 | 8041000 | Трубка TL2 | 1 |
| *03 | 8041462 | Трубка TL3 | 1 |
| *04 | 8041463 | Трубка TL4 | 1 |
| 06 | 4140617 | Гидрораспределитель | 1 |
| 07 | M341200 | Болт с внутренним шестигранником | 3 |
| 08 | A590912 | Пружинная шайба | 3 |
| 09 | J950012 | Гайка | 3 |
| 11 | 8028741 | Кронштейн | 1 |
| 12 | J901235 | Болт | 3 |
| 13 | A590912 | Пружинная шайба | 3 |
| 14 | 4129457 | Адаптер | 4 |
| *15 | 9717247 | Трубка TL1-2L | 1 |
| *16 | 9717248 | Трубка TL2-2L | 1 |
| *17 | 9719786 | Трубка TU | 2 |
| *18 | 9719787 | Трубка TL | 2 |
| 19 | 9733288 | Опора | 2 |
| 20 | 4053596 | Хомут трубки | 6 |
| 21 | J901260 | Болт | 6 |
| 22 | J950012 | Гайка | 2 |
| 23 | A590912 | Пружинная шайба | 6 |
| 25 | 4141222 | Шланг | 4 |
| 26 | 94-1304 | Адаптер | 4 |
| *28 | 9717250 | Трубка TM | 4 |
| 29 | A811035 | Уплотнительное кольцо | 4 |
| 30 | M341030 | Болт с внутренним шестигранником | 16 |
| 31 | 94-1502 | Угловой штуцер | 1 |
| 32 | 4136912 | Шланг | 1 |
| *33 | 9719788 | Трубка TD-1 | 1 |
| *34 | 9417252 | Трубка тд-р | 1 |
| *35 | 9717253 | Трубка тд-л | 1 |
| 37 | 9733287 | Опора | 2 |
| 38 | 4053594 | Хомут трубки | 6 |
| 39 | J901050 | Болт | 6 |
| 40 | A590910 | Пружинная шайба | 6 |
| 41 | J950010 | Гайка | 2 |
| 43 | 94-1503 | Угловой штуцер | 2 |
| 44 | 4054357 | Шланг | 2 |
| *45 | 4061469 | Защита шланга | 2 |
| *46 | 94-1403 | Угловой штуцер | 2 |
| *47 | 4155794 | Адаптер | 2 |
| *49 | 4037760 | Угловой штуцер | 2 |
| *50 | 4078068 | Шланг | 2 |
| *51 | 4053606 | Защита шланга | 2 |
| *53 | 94-1403 | Угловой штуцер | 2 |
| *55 | 423 | Пружина | 1 |
| *56 | 4081118 | Хомут | 1 |
| *60 | 4086960 | Шток | 1 |
| *61 | J412520 | Шплинт | 1 |
| *63 | A590112 | Плоская шайба | 6 |
| *64 | 4053603 | Защита шланга | 1 |
| *65 | 94-1402 | Угловой штуцер | 1 |
| *66 | 94-0676 | Разъём S | 1 |
| *67 | 4138871 | Адаптер | 1 |
| *68 | 4509180 | Уплотнительное кольцо | 1 |
| *69 | J901220 | Болт | 8 |
| *70 | A590912 | Пружинная шайба | 8 |
| *71 | A590112 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
