Гидролинии хода (2) — HITACHI KH150-3

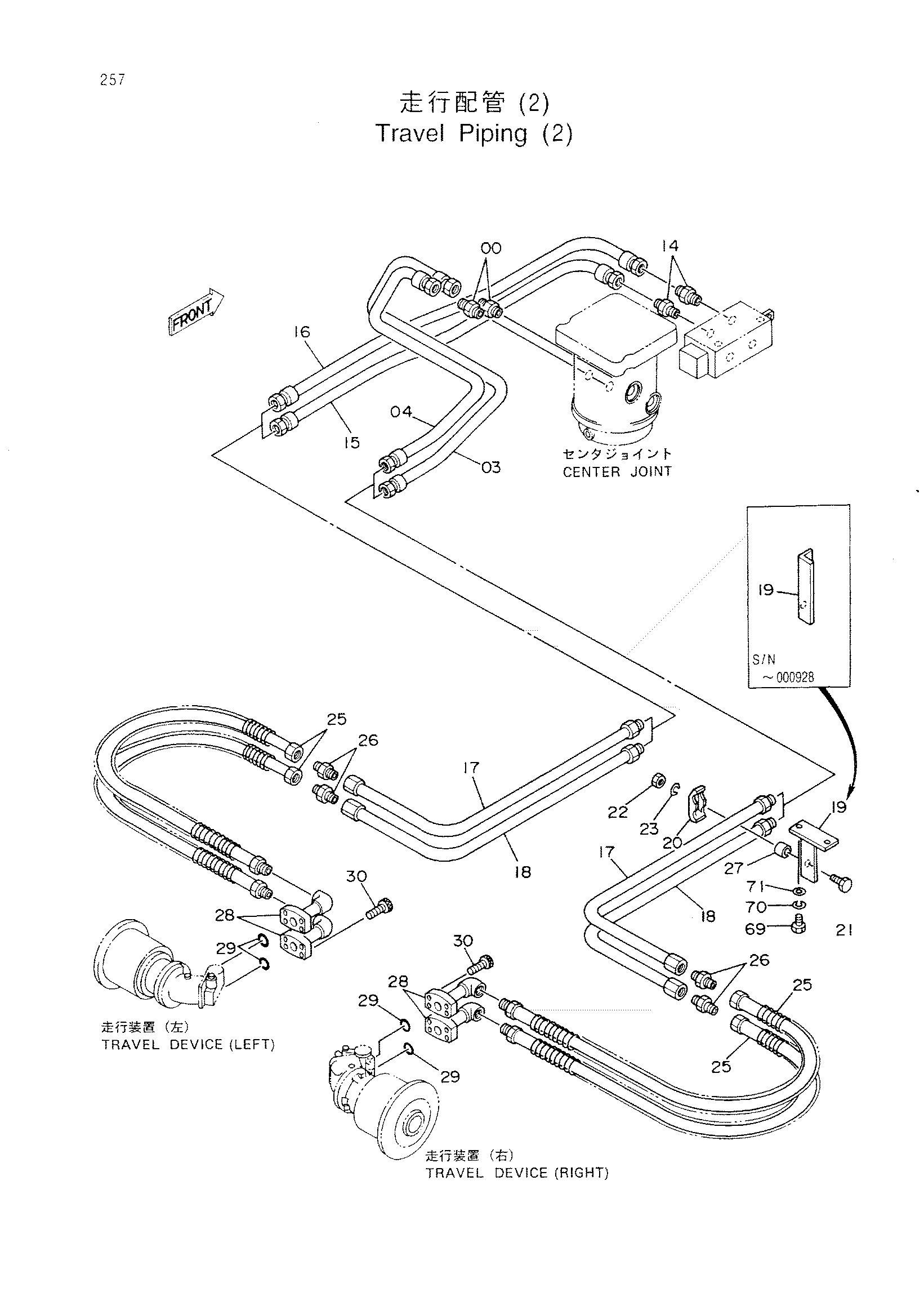

Заводская схема «Гидролинии хода (2)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042033 | Адаптер | 2 |
| 03 | 8028739 | Трубка TR3-1L | 1 |
| 03 | 8041462 | Трубка TL3 | 1 |
| 04 | 8028740 | Трубка TR4-1L | 1 |
| 04 | 8041463 | Трубка TL4 | 1 |
| 14 | 4129457 | Адаптер | 2 |
| 15 | 9717247 | Трубка TL1-2L | 1 |
| 16 | 9717248 | Трубка TL2-2L | 1 |
| 17 | 9719786 | Трубка TU | 2 |
| 18 | 9719787 | Трубка TL | 2 |
| 19 | 4140575 | Опора | 2 |
| 19 | 9733288 | Опора | 2 |
| 20 | 4053596 замена: 4189859 | Хомут трубки | 6 |
| 20 | 4053596 замена: 4273783 | Хомут трубки | 6 |
| 20 | 4189859 | Хомут трубки | 6 |
| 21 | J901260 | Болт | 6 |
| 22 | J950012 | Гайка | 2 |
| 23 | A590912 | Пружинная шайба | 6 |
| 25 | 4141222 | Шланг | 4 |
| 26 | 94-1304 | Адаптер | 4 |
| 27 | 4273783 | Проставка | 6 |
| 28 | 9717250 | Трубка TM | 4 |
| 29 | A811035 | Уплотнительное кольцо | 4 |
| 30 | M341030 | Болт с внутренним шестигранником | 16 |
| 69 | J901220 | Болт | 4 |
| 70 | A590912 | Пружинная шайба | 4 |
| 71 | A590112 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
