Обратные трубопроводы (2) — HITACHI KH150-3

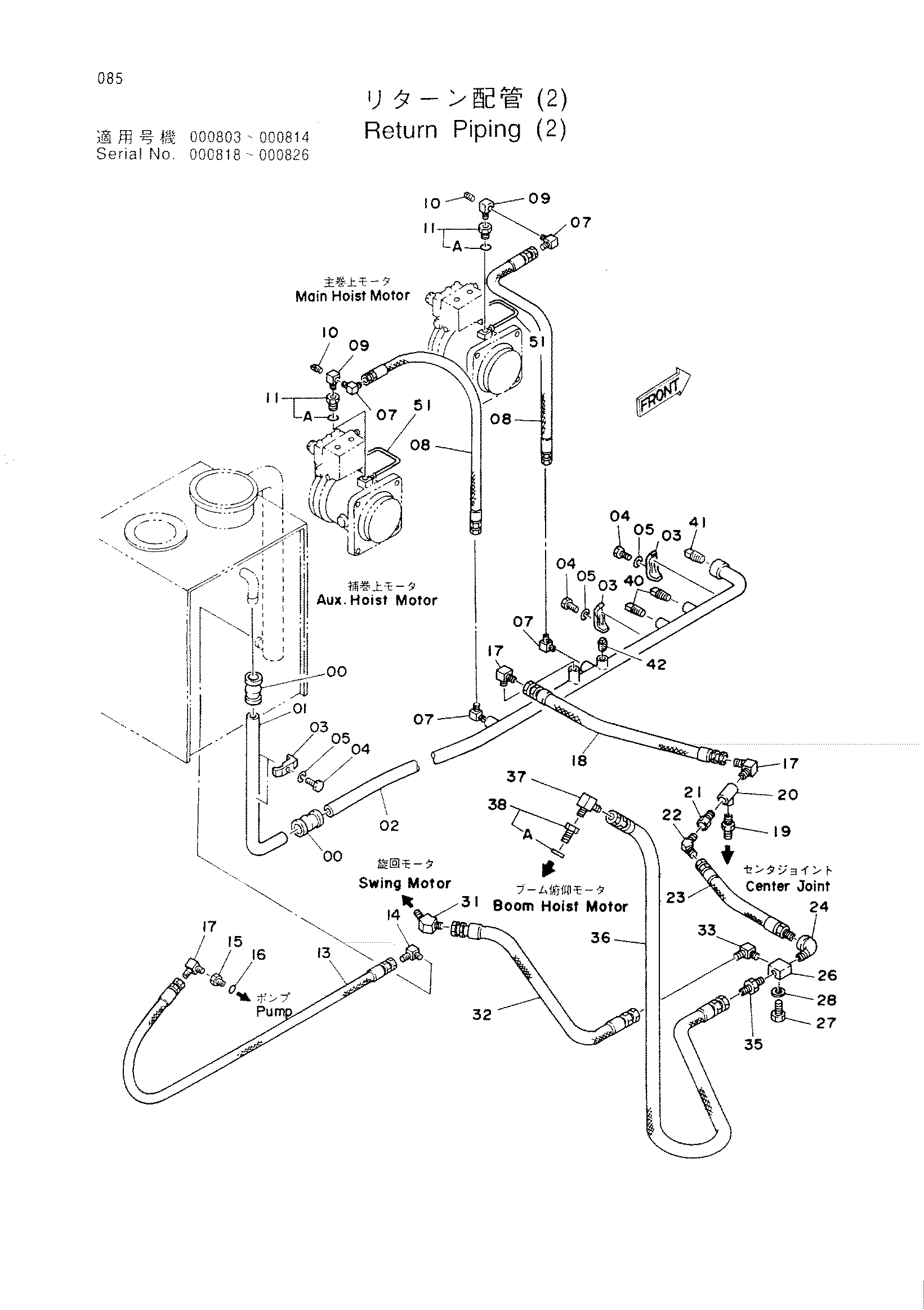

Заводская схема «Обратные трубопроводы (2)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4071213 | Муфта | 2 |
| 01 | 4143220 | Трубка | 1 |
| 02 | 8026273 | Трубка | 1 |
| 03 | 4053598 | Хомут трубки | 4 |
| 04 | J901265 | Болт | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 07 | 94-1402 | Угловой штуцер | 4 |
| 08 | 4006738 | Шланг | 2 |
| 09 | 4143221 | Тройник | 2 |
| 10 | 94-2022 | Пробка | 2 |
| 11 | 4046680 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4097599 | Шланг | 1 |
| 14 | 94-1403 | Угловой штуцер | 1 |
| 15 | 4156973 | Адаптер | 1 |
| 16 | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 94-1403 | Угловой штуцер | 3 |
| 18 | 4102060 | Шланг | 1 |
| 19 | 94-1703 | Адаптер | 1 |
| 20 | 94-0662 | Тройник | 1 |
| 21 | 94-1602 | Переходник | 1 |
| 22 | 94-1502 | Угловой штуцер | 1 |
| 23 | 4055247 | Шланг | 1 |
| 24 | 94-0631 | Угловой штуцер | 1 |
| 26 | 4156972 | Тройник | 1 |
| 27 | J900818 | Болт | 1 |
| 28 | A590908 | Пружинная шайба | 1 |
| 31 | 94-1501 | Угловой штуцер | 1 |
| 32 | 4098516 | Шланг | 1 |
| 33 | 94-1401 | Угловой штуцер | 1 |
| 35 | 94-1302 | Адаптер | 1 |
| 36 | 4071587 | Шланг | 1 |
| 37 | 94-1402 | Угловой штуцер | 1 |
| 38 | 4078049 | Адаптер | 1 |
| 38A | 4506420 | Уплотнительное кольцо | 1 |
| 40 | 94-2023 | Пробка | 2 |
| 41 | 94-2026 | Пробка | 1 |
| 42 | 94-2023 | Пробка | 1 |
| 51 | 4145546 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
