Генератор — HITACHI KH150-3

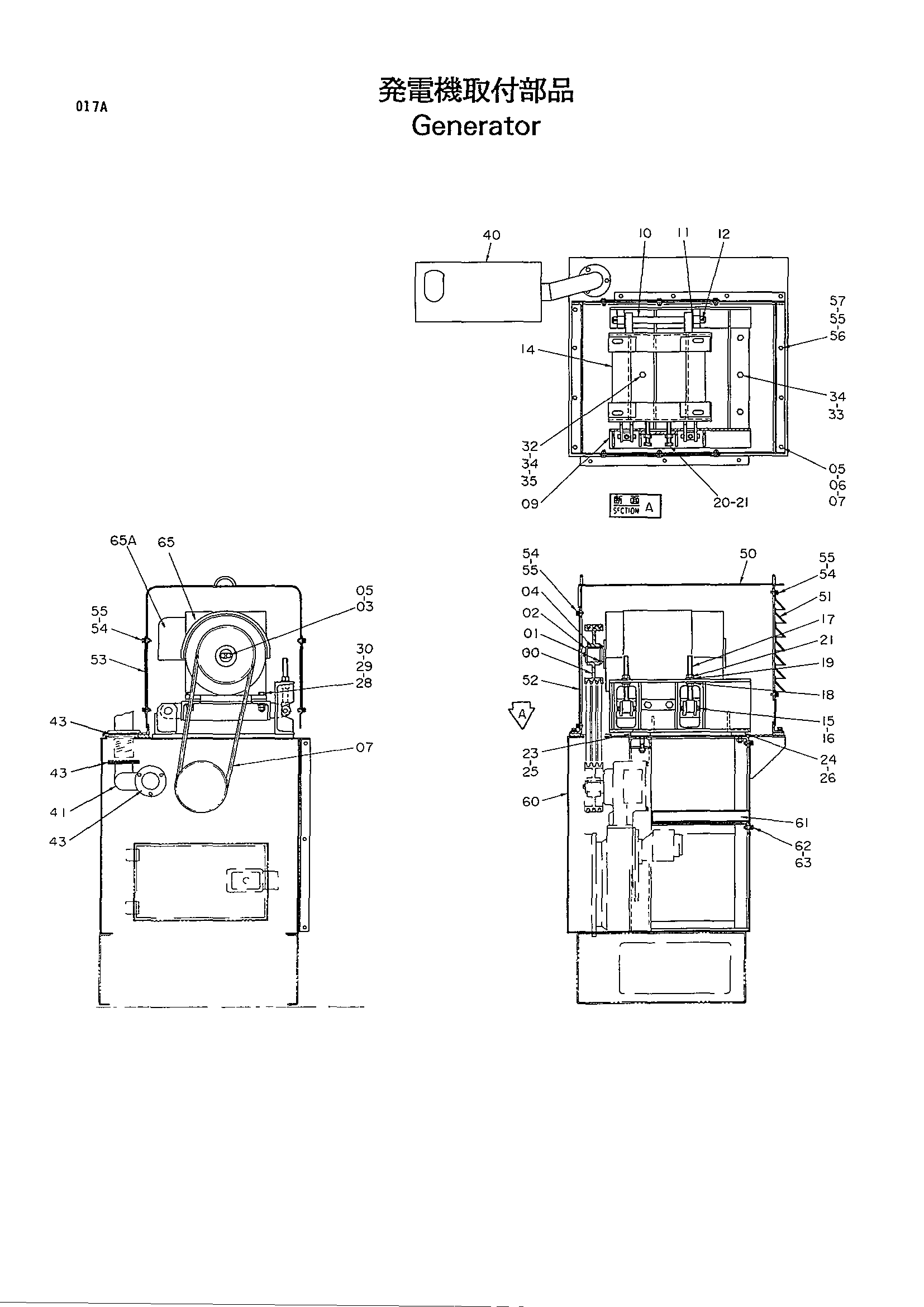

Заводская схема «Генератор» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
*00-3	9115943	Генератор детали	1
00	3062339	Шкив	1
01	4228597	Проставка	1
02	4228598	Фиксатор	1
03	X4828	Стопорная шайба	1
04	94-2336	Шпонка	1
05	J901025	Болт	2
07	4239980	Ремень V	1
09	7020170	Базовый	1
10	4173559	Палец	1
11	4173560	Регулировочная шайба	2
12	A768050	Шплинт	2
14	7021483	Базовый	1
15	47501	Палец	2
16	A765032	Шплинт	4
17	9722773	Болт проушина	2
18	J21686	Шайба уклон	2
19	4018545	Шайба	2
20	M262090	Болт	2
21	J951020	Гайка	8
23	4172838	Сиденье	1
24	4172839	Сиденье	1
25	4172840	Регулировочная шайба	2
26	4172841	Регулировочная шайба	2
28	J911880	Болт	4
29	A590118	Плоская шайба	4
30	J951018	Гайка	8
32	J901602	Болт	3
33	J901660	Болт	3
34	A590916	Пружинная шайба	6
35	J950016	Гайка	3
*35A	4307144	Регулятор	1
*40-4	9086288	Выпускной устройство	1
40	4239981	Глушитель	1
41	8044524	Выпускная труба	1
43	4204326	Прокладка	4
*50-5	9086365	Крышка	1
50	6009942	Крышка	1
51	8032602	Крышка	1
52	4240136	Крышка	1
53	8053357	Крышка	1
*54	J901016	Болт	24
*55	A590910	Пружинная шайба	35
*56	J901020	Болт	11
*57	A590110	Плоская шайба	11
*60-6	9086375	Крышка EL	1
*60	6009943	Крышка	1
*61	7015652	Воздуховод	1
*62	J901025	Болт	10
*63	A590910	Пружинная шайба	10
*65	4307143	Генератор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
