Трансмиссия (подъёмный механизм) — HITACHI KH150-3

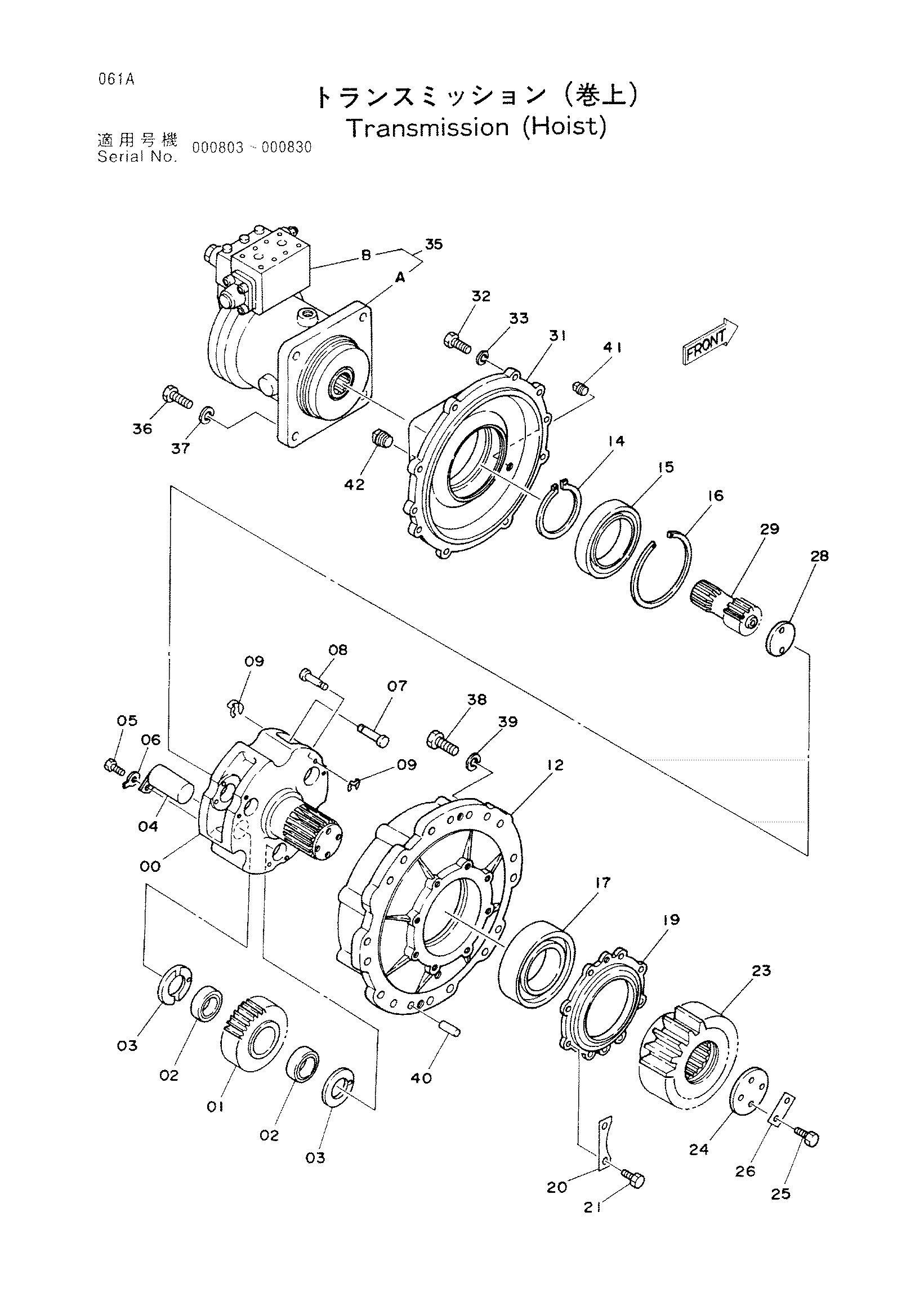

Заводская схема «Трансмиссия (подъёмный механизм)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1004840 | Водило | 1 |
| 01 | 3502315 | Планетарная шестерня | 3 |
| 02 | 4511577 | Игольчатый подшипник | 6 |
| 03 | 4109225 | Упорная пластина | 6 |
| 04 | 8501822 | Палец | 3 |
| 05 | M111225 | Болт | 3 |
| 06 | A590412 | Шайба тонгуед | 3 |
| 07 | 4109226 | Палец | 3 |
| 08 | 4109227 | Палец | 3 |
| 09 | 4109224 | Зажим | 6 |
| 12 | 1006865 | Корпус | 1 |
| 14 | 4511549 | Стопорное кольцо | 1 |
| 15 | 4511576 | Роликовый подшипник | 1 |
| 16 | 4081167 | Стопорное кольцо | 1 |
| 17 | 4067056 | Роликовый подшипник | 1 |
| 19 | 3502316 | Крышка | 1 |
| 20 | 4511578 | Стопорная шайба | 4 |
| 21 | J901435 | Болт | 8 |
| 23 | 2018712 | Ведущая шестерня | 1 |
| 23 | 2019292 | Ведущая шестерня | 1 |
| 24 | 4114651 | Крышка | 1 |
| 25 | M111436 | Болт | 4 |
| 26 | 4141858 | Стопорная шайба | 2 |
| 28 | 4513961 замена: 4143285 | Упорная пластина | 1 |
| 28 | 4143285 | Упорная пластина | 1 |
| 29 | 2011752 | Шестерня | 1 |
| 31 | 2016996 | Крышка | 1 |
| 32 | J931645 | Болт | 8 |
| 33 | A590916 | Пружинная шайба | 8 |
| 35 | 4141386 | Гидромотор плунжер | 1 |
| 35A | 4160232 замена: 4319099 | Гидромотор плунжер | 1 |
| 35B | 4160231 замена: 4281408 | Тормозной клапан | 1 |
| 35 | 4281521 замена: 4319101 | Гидромотор плунжер | 1 |
| 35A | 4160232 замена: 4319099 | Гидромотор плунжер | 1 |
| 35B | 4281408 | Тормозной клапан | 1 |
| 35 | 4319101 | Гидромотор плунжер | 1 |
| 35A | 4319099 | Гидромотор плунжер | 1 |
| 35B | 4281408 | Тормозной клапан | 1 |
| 36 | J932065 | Болт | 4 |
| 37 | A590920 | Пружинная шайба | 4 |
| 38 | J932265 | Болт | 16 |
| 39 | A590922 | Пружинная шайба | 16 |
| 40 | J402050 | Установочный штифт | 2 |
| 41 | 94-2023 | Пробка | 1 |
| 42 | 94-2025 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
