Портал — HITACHI KH150-3

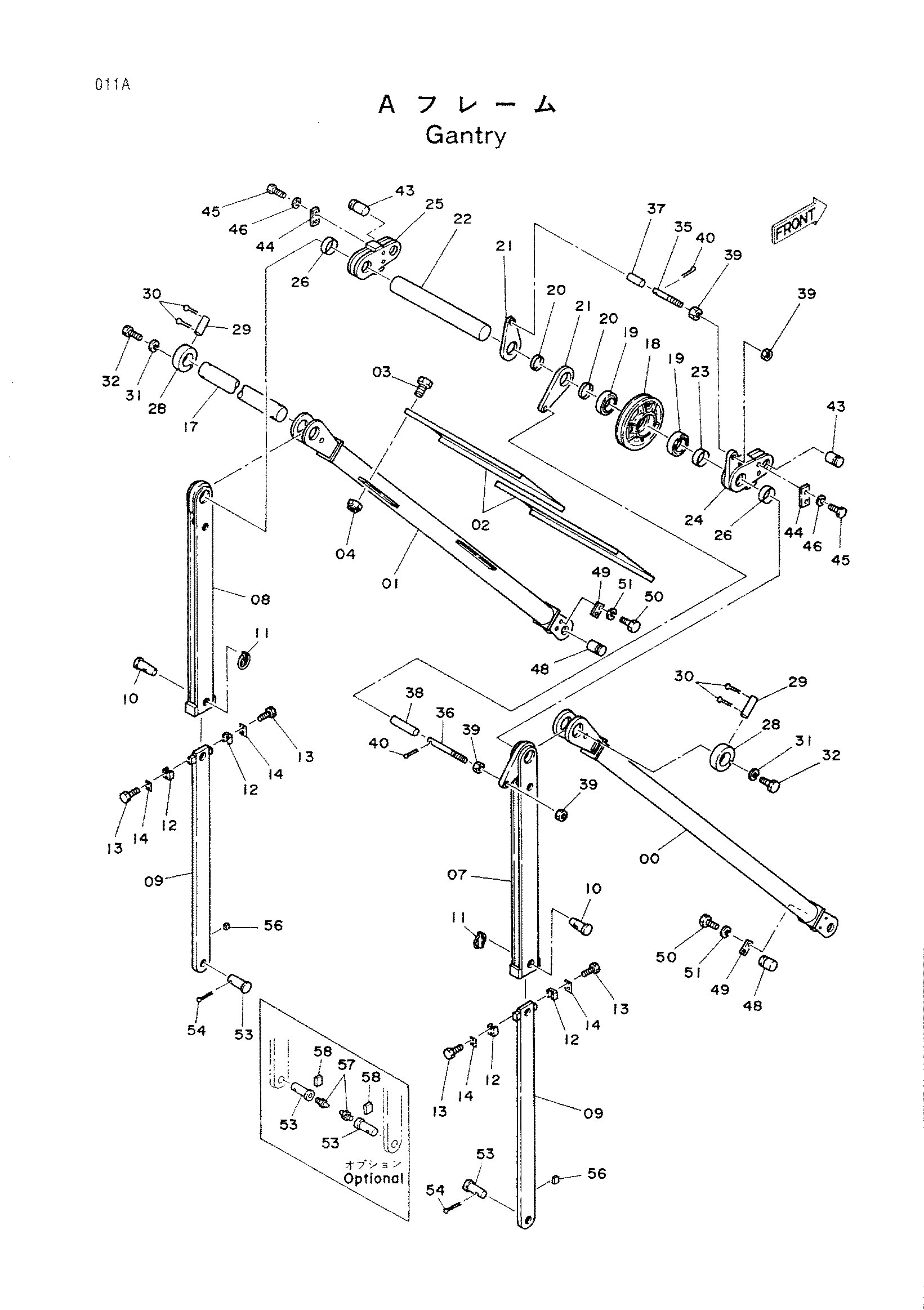

Заводская схема «Портал» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7013972	LEG передний	1
01	7013971	LEG передний	1
02	4141189	Опора	2
03	M211640	Болт	24
04	M660016	U-образная гайка	24
07	8028892	LEG задний	1
08	8028893	LEG задний	1
09	9717418	LEG задний	2
10	4020157	Палец	2
11	947447	Палец кольцо	2
12	4020158	Направляющая	4
13	J901225	Болт	8
14	4034073	Стопорная пластина	4
17	4141191	Мост	1
18	3016463 замена: 3074394	Канатный блок	1
18	3074394	Канатный блок	1
19	969282	Шариковый подшипник	2
20	4065222	Проставка	2
21	4089226	Тяга	2
22	4141192	Проставка	1
23	4141193	Проставка	1
24	8025837	Тяга	1
25	8025838	Тяга	1
26	4046633	Проставка	2
28	499801	Втулка	2
29	499802	Палец	2
30	A762020	Шплинт	4
31	A590912	Пружинная шайба	2
32	J901245	Болт	2
35	4141194	Палец	1
36	4141195	Палец	1
37	4141196	Проставка	1
38	4130531	Проставка	1
39	J951024	Гайка	4
40	A765050	Шплинт	2
43	4046635	Палец	2
44	X4246	Стопорная пластина	2
45	J901220	Болт	4
46	A590912	Пружинная шайба	4
48	4046637	Палец	2
49	X4246	Стопорная пластина	2
50	J901220	Болт	4
51	A590912	Пружинная шайба	4
53	4084783 замена: 4239856	Палец	2
53	4084783 замена: J95481	Палец	2
53	4084783 замена: 4085592	Палец	2
53	4239856	Палец	2
54	A761000	Шплинт	2
56	4141197	Блок	2
57	J95481	Штуцер	2
58	4085592	Пластина	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
