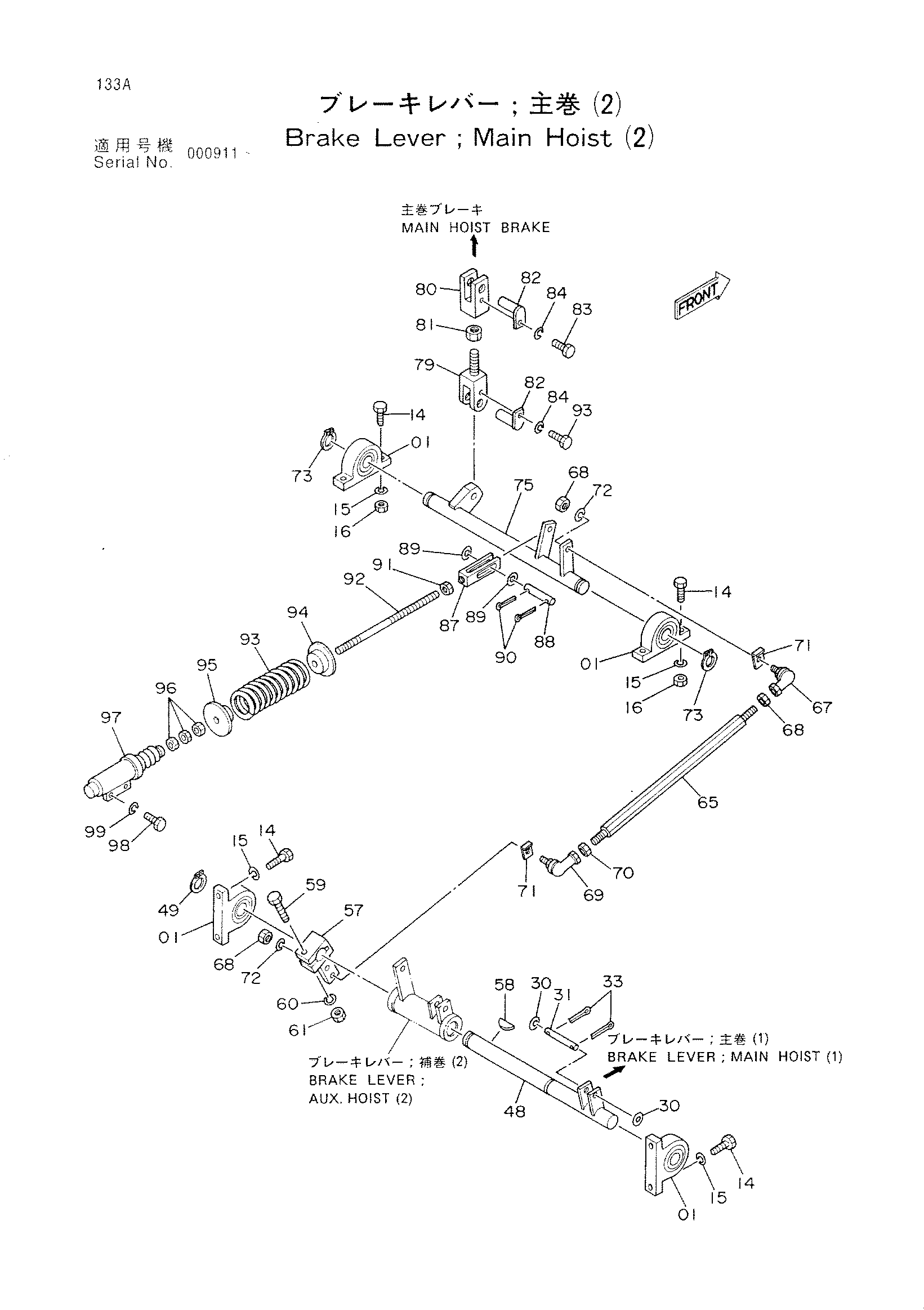

Тормоз рычаг основной подъёмный механизм (2) — HITACHI KH150-3

Заводская схема «Тормоз рычаг основной подъёмный механизм (2)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	942014	Блок	4
14	J901245	Болт	8
15	A590912	Пружинная шайба	8
16	J950012	Гайка	4
30	A590114	Плоская шайба	2
31	4204681	PUN	1
33	A764020 замена: A764022	Шплинт	2
33	A764022	Шплинт	2
48	9727990	Мост	1
49	929231	Кольцо	1
57	9717029	Рычаг	1
58	41504	Шпонка воодруфф	1
59	J901065	Болт	1
60	A590910	Пружинная шайба	1
61	J950010	Гайка	1
65	4204683	Шток	1
67	4154626	Шарнир	1
68	M581411	Гайка	3
69	4154627	Шарнир	1
70	M580014	Гайка (левый)	1
71	4020443	Стопорная шайба	2
72	A590914	Пружинная шайба	2
73	929231	Кольцо	2
75	8041085	Мост	1
79	4204688	Концевой вилка	1
80	4204686	Концевой вилка	1
81	J953020	Гайка	1
82	9727965 замена: 9741225	Палец	2
82	9727965	Палец	2
82	9727965	Палец	2
82	9741225	Палец	2
82	9741225	Палец	2
82	9741225	Палец	2
83	J901220	Болт	2
84	A590912	Пружинная шайба	2
87	4142244	Концевой вилка	1
88	4204682	Палец	1
89	A590114	Плоская шайба	2
90	A764020 замена: A764022	Шплинт	2
90	A764022	Шплинт	2
91	M581411	Гайка	1
92	4146925	Шток	1
93	4079631	Пружина	1
94	4091729	Сиденье	1
95	4091726	Сиденье	1
96	M501411	Гайка	3
97	4124124 замена: 4325999	Гидроцилиндр. масляный	1
97	4325999	Гидроцилиндр. масляный	1
98	J901235	Болт	2
99	A590912	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
