Бортовой редуктор блок — HITACHI KH150-3

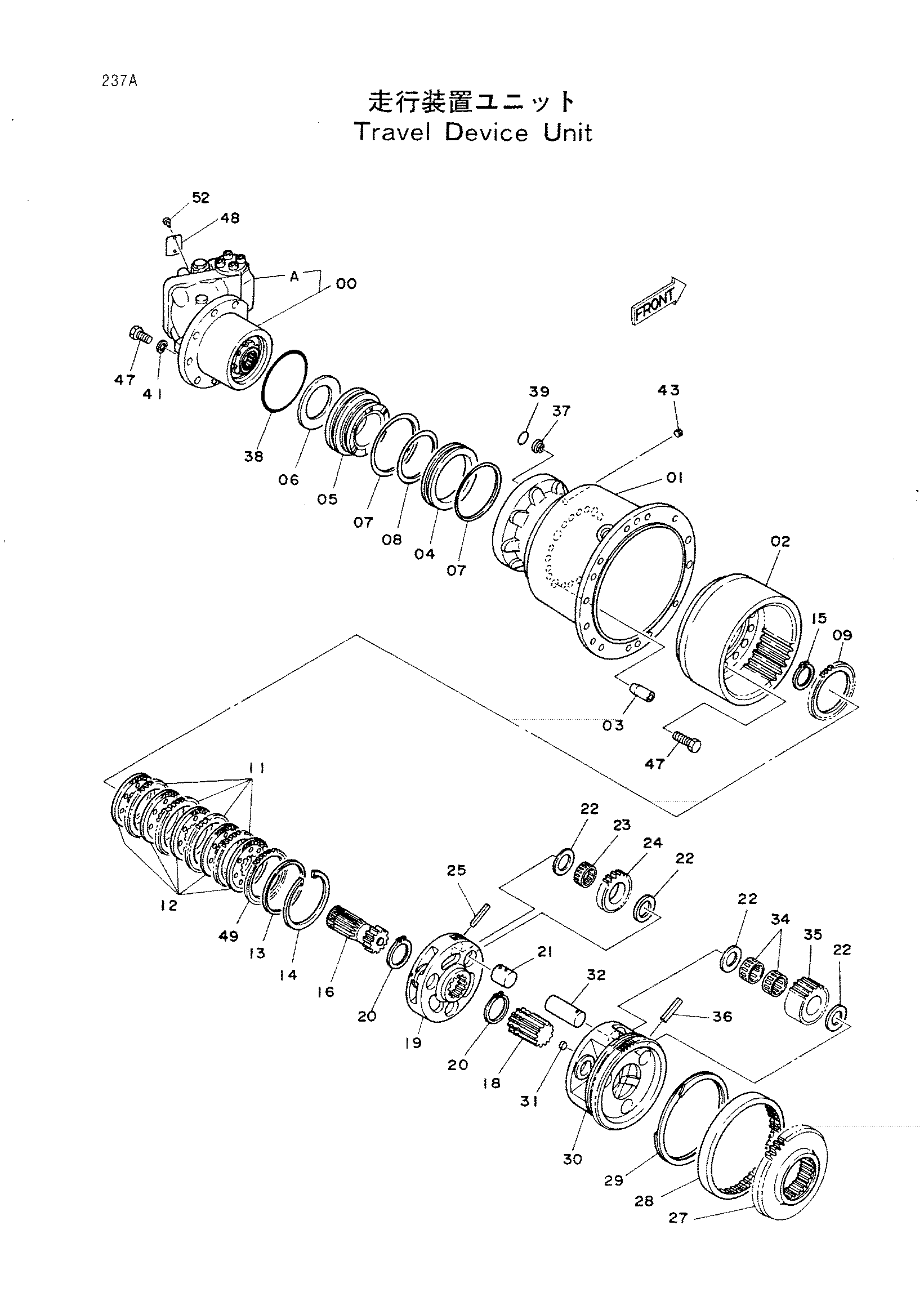

Заводская схема «Бортовой редуктор блок» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9048239 замена: 9096476 | Бортовой редуктор блок | 2 | |
| 9096476 | Бортовой редуктор блок | 2 | |
| 00 | 9048413 | Гидромотор | 1 |
| 00A | 9048414 | Тормозной клапан | 1 |
| 01 | 1006849 | Корпус | 1 |
| 02 | 1006847 | Коронная шестерня | 1 |
| 03 | 4139979 | Установочный штифт | 4 |
| 04 | 4115810 | Проставка | 1 |
| 04 | 4318317 | Проставка | 1 |
| 05 | 3022888 | Поршень | 1 |
| 06 | 3020853 | Тарельчатая пружина | 1 |
| 07 | 4117029 | Д-ринг | 2 |
| 07 | 4324946 | Д-ринг | 2 |
| 08 | 4117030 | Д-ринг | 1 |
| 08 | 4324947 | Д-ринг | 1 |
| 09 | 3020856 замена: 3030240 | Пластина | 1 |
| 09 | 3030240 | Пластина | 1 |
| 11 | 3020855 замена: 3030239 | Пластина | 4 |
| 11 | 3030239 | Пластина | 4 |
| 12 | 3022524 | Пластина фрикционный | 5 |
| 13 | 4115811 | Проставка | 1 |
| 14 | 4094325 | Стопорное кольцо | 1 |
| 15 | 960323 | Стопорное кольцо | 1 |
| 16 | 2015123 | Вал проп. | 1 |
| 18 | 3022430 | Солнечная шестерня | 1 |
| 19 | 2016959 | Водило | 1 |
| 20 | 488075 | Стопорное кольцо | 2 |
| 21 | 4135192 | Палец | 3 |
| 22 | 4135227 | Упорная пластина | 12 |
| 23 | 4135194 | Игольчатый подшипник | 3 |
| 24 | 3022428 | Планетарная шестерня | 3 |
| 25 | 4082632 | Пружинный штифт | 3 |
| 27 | 3025567 | HUB | 1 |
| 28 | 3025568 | Муфта | 1 |
| 29 | 4139978 | Стопорное кольцо | 1 |
| 30 | 1006848 | Водило | 1 |
| 31 | 4139977 | Палец | 1 |
| 32 | 4139975 | Палец | 3 |
| 34 | 4139193 | Игольчатый подшипник | 6 |
| 35 | 3022429 | Планетарная шестерня | 3 |
| 36 | 4139998 | Пружинный штифт | 3 |
| 37 | 4135291 | Проставка | 1 |
| 38 | 4115735 | Уплотнительное кольцо | 1 |
| 39 | 4506320 | Уплотнительное кольцо | 1 |
| 41 | A590916 | Пружинная шайба | 7 |
| 43 | 94-2010 | Пробка | 1 |
| 47 | J931645 | Болт | 23 |
| 48 | 3020380 | Информационная табличка | 1 |
| 48 | 3053559 | Информационная табличка | 1 |
| 49 | 3020856 замена: 3030241 | Пластина | 1 |
| 49 | 3030241 | Пластина | 1 |
| 52 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
