Нижняя защита (дополнительный) — HITACHI KH150-3

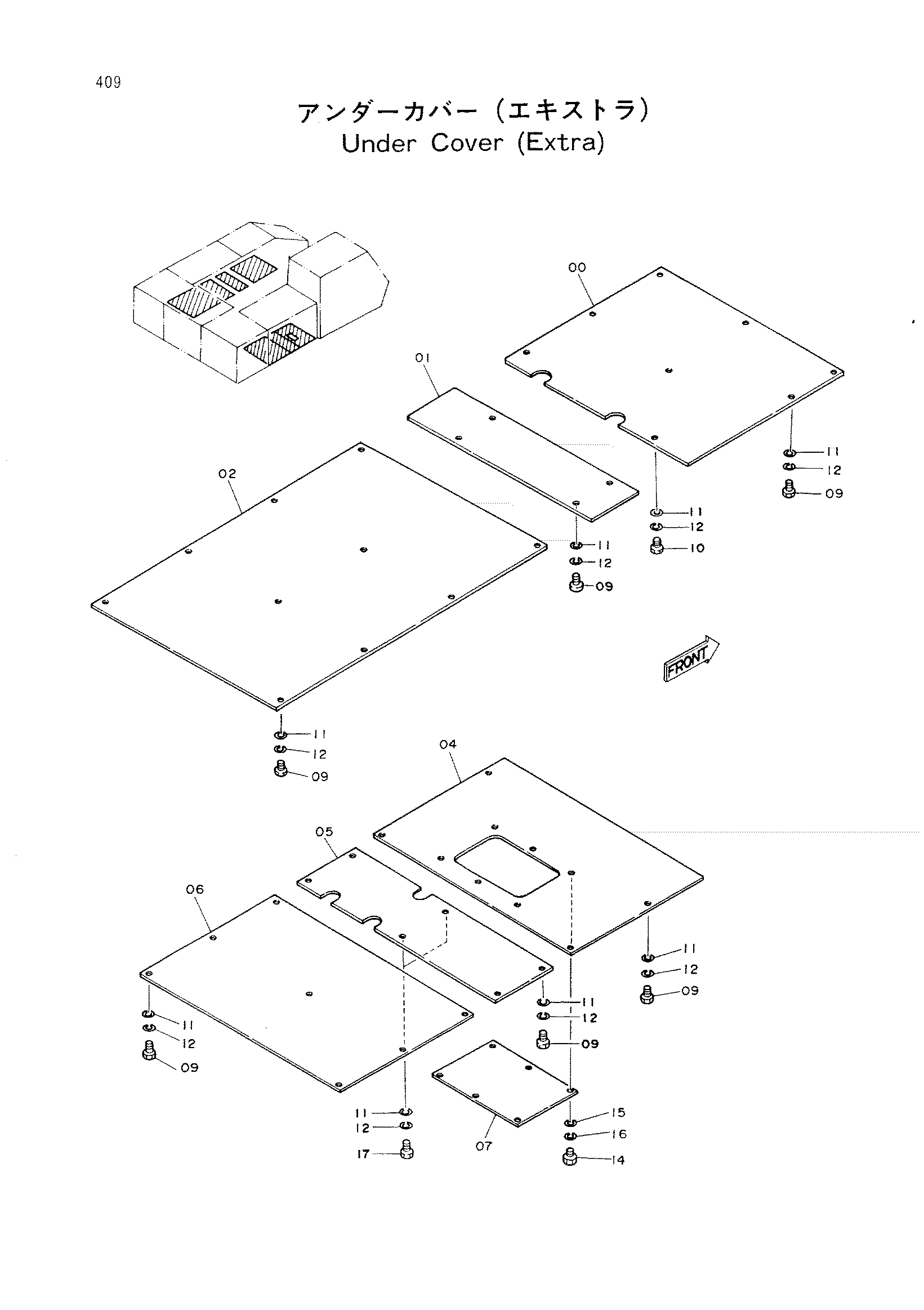

Заводская схема «Нижняя защита (дополнительный)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4170260 | Крышка L1 | 1 |
| 01 | 4170261 | Крышка L2 | 1 |
| 02 | 4170262 | Крышка L3 | 1 |
| 04 | 9722177 | Крышка R1 | 1 |
| 05 | 9722178 | Крышка R2 | 1 |
| 06 | 4170263 | Крышка R3 | 1 |
| 07 | 4170264 | Крышка R4 | 1 |
| 09 | J901225 | Болт | 32 |
| 10 | J901230 | Болт | 1 |
| 11 | A590112 | Плоская шайба | 35 |
| 12 | A590912 | Пружинная шайба | 35 |
| 14 | J901025 | Болт | 6 |
| 15 | A590110 | Плоская шайба | 6 |
| 16 | A590910 | Пружинная шайба | 6 |
| 17 | J901225 | Болт | 2 |
| 17 | J901230 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
