Крышка (1) — HITACHI KH150-3

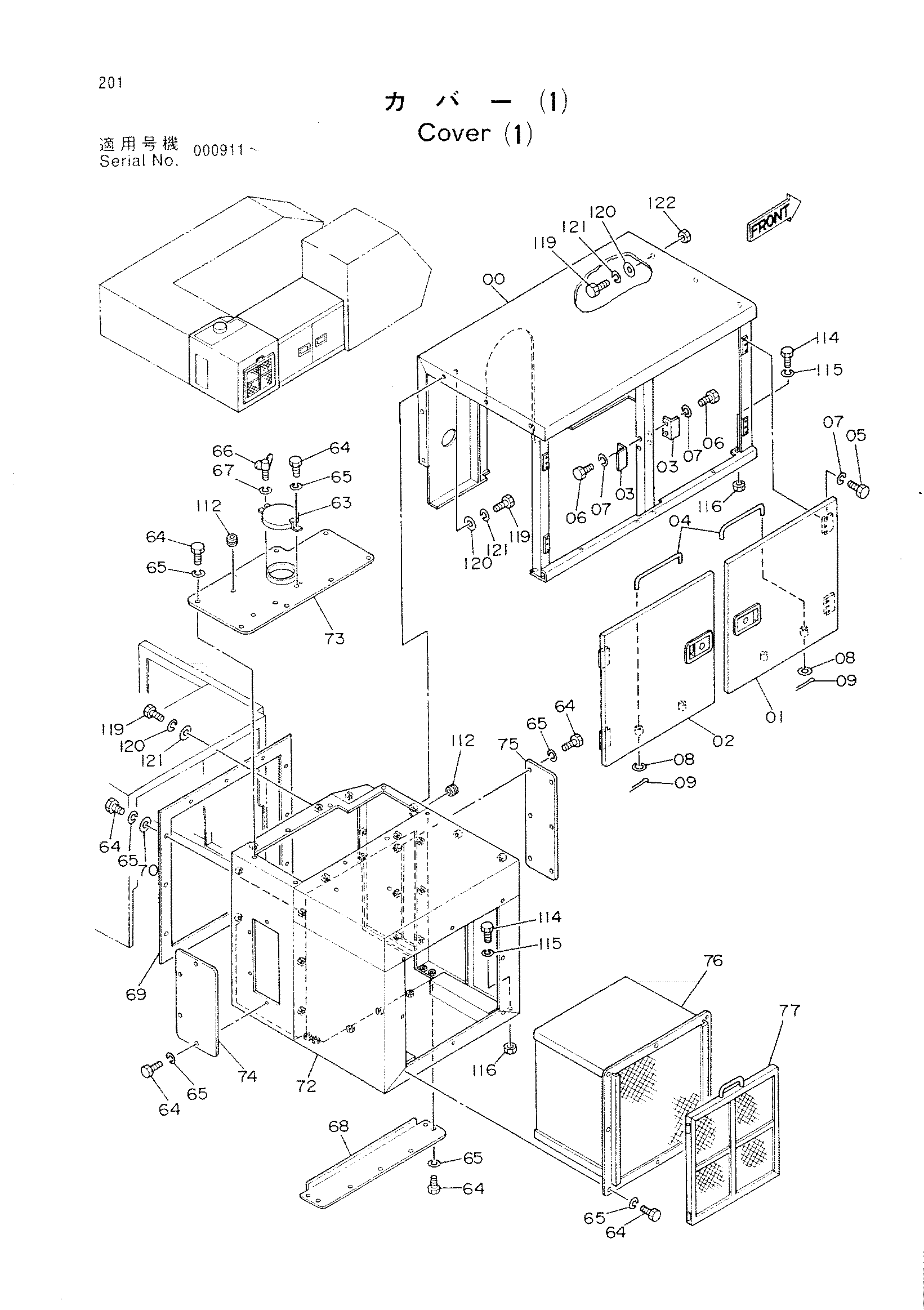

Заводская схема «Крышка (1)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6006875 | Крышка R | 1 |
| 01 | 7014098 | Дверь | 1 |
| 02 | 7014103 | Дверь | 1 |
| 03 | 4140949 | Замок | 2 |
| 04 | 4140948 | Стойка | 2 |
| 05 | J901030 | Болт | 12 |
| 06 | J901025 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 16 |
| 08 | A590108 | Плоская шайба | 2 |
| 09 | A762013 | Шплинт | 2 |
| 63 | 8029184 | Крышка | 1 |
| 64 | J901025 | Болт | 44 |
| 65 | A590910 | Пружинная шайба | 44 |
| 66 | M360816 | Болт винг | 1 |
| 67 | A590908 | Пружинная шайба | 1 |
| 68 | 4203808 | Крышка | 1 |
| 69 | 8038754 | Крышка | 1 |
| 70 | A590110 | Плоская шайба | 9 |
| 72 | 6009092 | Крышка | 1 |
| 73 | 8041076 | Крышка | 1 |
| 74 | 4217923 | Крышка | 1 |
| 75 | 4217922 | Крышка | 1 |
| 76 | 7019333 замена: 7026269 | Крышка | 1 |
| 76 | 7026269 | Крышка | 1 |
| 77 | 8041163 | Экран | 1 |
| 112 | 4161289 | Резиновая втулка | 2 |
| 114 | J901630 | Болт | 11 |
| 115 | A590916 | Пружинная шайба | 11 |
| 116 | J950016 | Гайка | 11 |
| 119 | J901025 | Болт | 14 |
| 120 | J217083 | Шайба | 14 |
| 121 | A590910 | Пружинная шайба | 14 |
| 122 | J950010 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
