Тхроттле клапан — HITACHI KH150-3

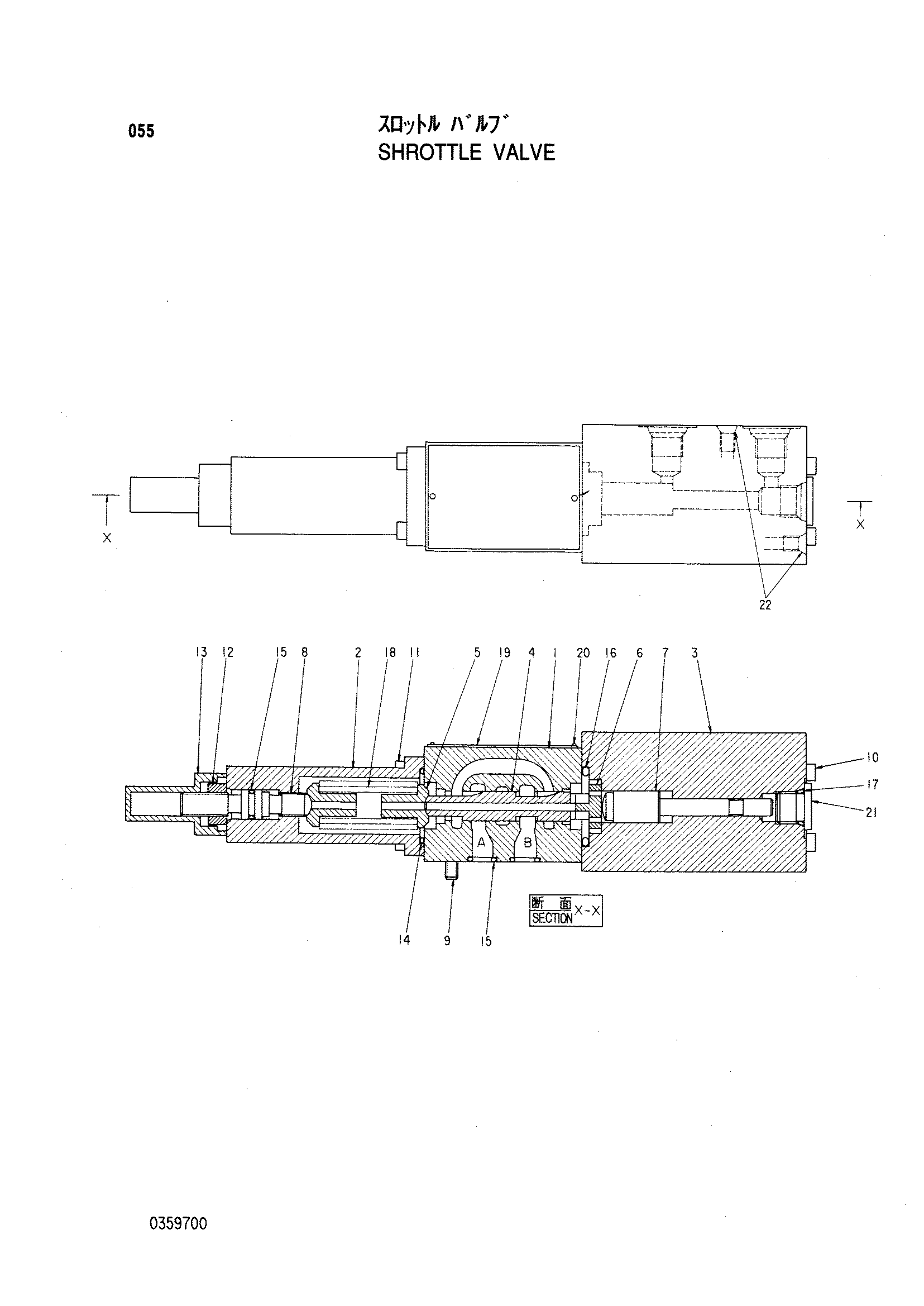

Заводская схема «Тхроттле клапан» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4239676 | Тхроттле клапан | 1 | |
| 2 | 0231301 | Крышка | 1 |
| 5 | 0287201 | Фиксатор | 2 |
| 6 | 0231304 | Фиксатор | 1 |
| 8 | 0231306 | Винт | 2 |
| 9 | 0231216 | Болт с внутренним шестигранником | 4 |
| 10 | 0358901 | Болт с внутренним шестигранником | 4 |
| 11 | 0231308 | Болт с внутренним шестигранником | 4 |
| 12 | 0231214 | Гайка | 1 |
| 13 | 0231207 | Колпачок | 1 |
| 14 | 0231309 | Уплотнительное кольцо | 1 |
| 15 | 0215215 | Уплотнительное кольцо | 5 |
| 16 | A810025 | Уплотнительное кольцо | 1 |
| 17 | 957366 | Уплотнительное кольцо | 1 |
| 18 | 0287202 | Пружина | 1 |
| 19 | 0279701 | Информационная табличка | 1 |
| 20 | 0279702 | Приводной винт | 2 |
| 21 | 0215221 | Пробка | 1 |
| 22 | 0231018 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
