Стрела ограничитель подъёма предотвращение устройство (датчик) — HITACHI KH150-3

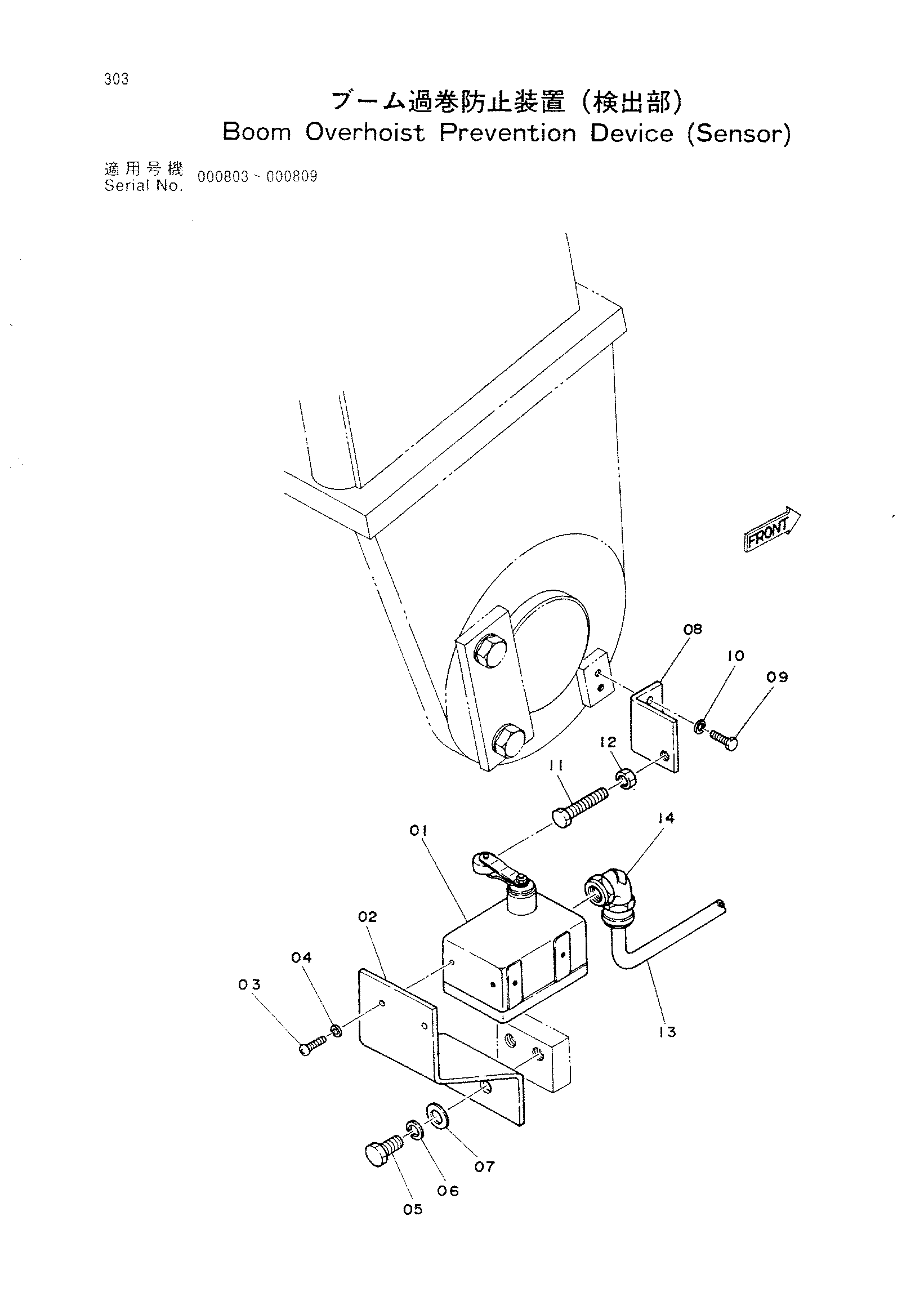

Заводская схема «Стрела ограничитель подъёма предотвращение устройство (датчик)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9043774 | Стрела лимиттер | 1 | |
| 01 | 951614 | Выключатель микро | 1 |
| 02 | 4147465 | Кронштейн | 1 |
| 03 | M430513 | Винт | 2 |
| 04 | A590905 | Пружинная шайба | 2 |
| 05 | M111020 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | A590110 | Шайба | 2 |
| 08 | 4013983 | Кронштейн | 1 |
| 09 | M200613 | Болт | 2 |
| 10 | A590906 | Пружинная шайба | 2 |
| 11 | 9707401 | Ответная планка | 1 |
| 12 | M501008 | Гайка | 1 |
| 13 | 4156292 | Жгут проводов | 1 |
| 14 | 4012936 | Уплотнение разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
