Рама крышка (драглине) — HITACHI KH150-3

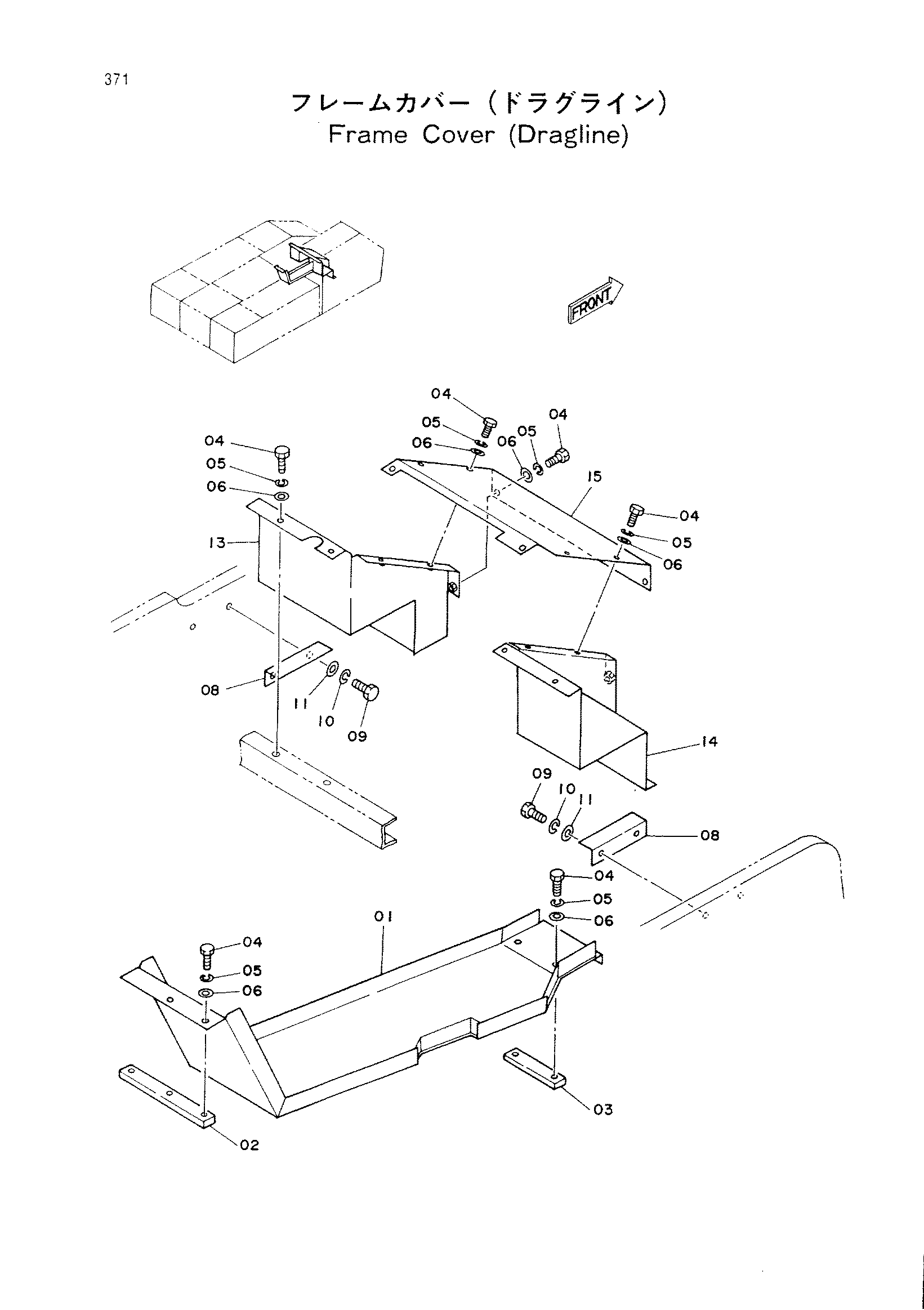

Заводская схема «Рама крышка (драглине)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7014437 | Крышка | 1 |
| 01 | 7015258 | Крышка | 1 |
| 02 | 4160987 | Седло винта | 1 |
| 02 | 4169993 | Седло винта | 1 |
| 03 | 4160986 | Седло винта | 1 |
| 03 | 4169994 | Седло винта | 1 |
| 04 | J901020 | Болт | 17 |
| 05 | A590910 | Пружинная шайба | 17 |
| 06 | A590110 | Плоская шайба | 17 |
| 08 | 4160985 | Кронштейн | 2 |
| 09 | J901230 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | A590112 | Плоская шайба | 4 |
| 13 | 8029868 | Крышка L | 1 |
| 14 | 8029869 | Крышка R | 1 |
| 15 | 8027876 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
