Момент ограничитель — HITACHI KH150-3

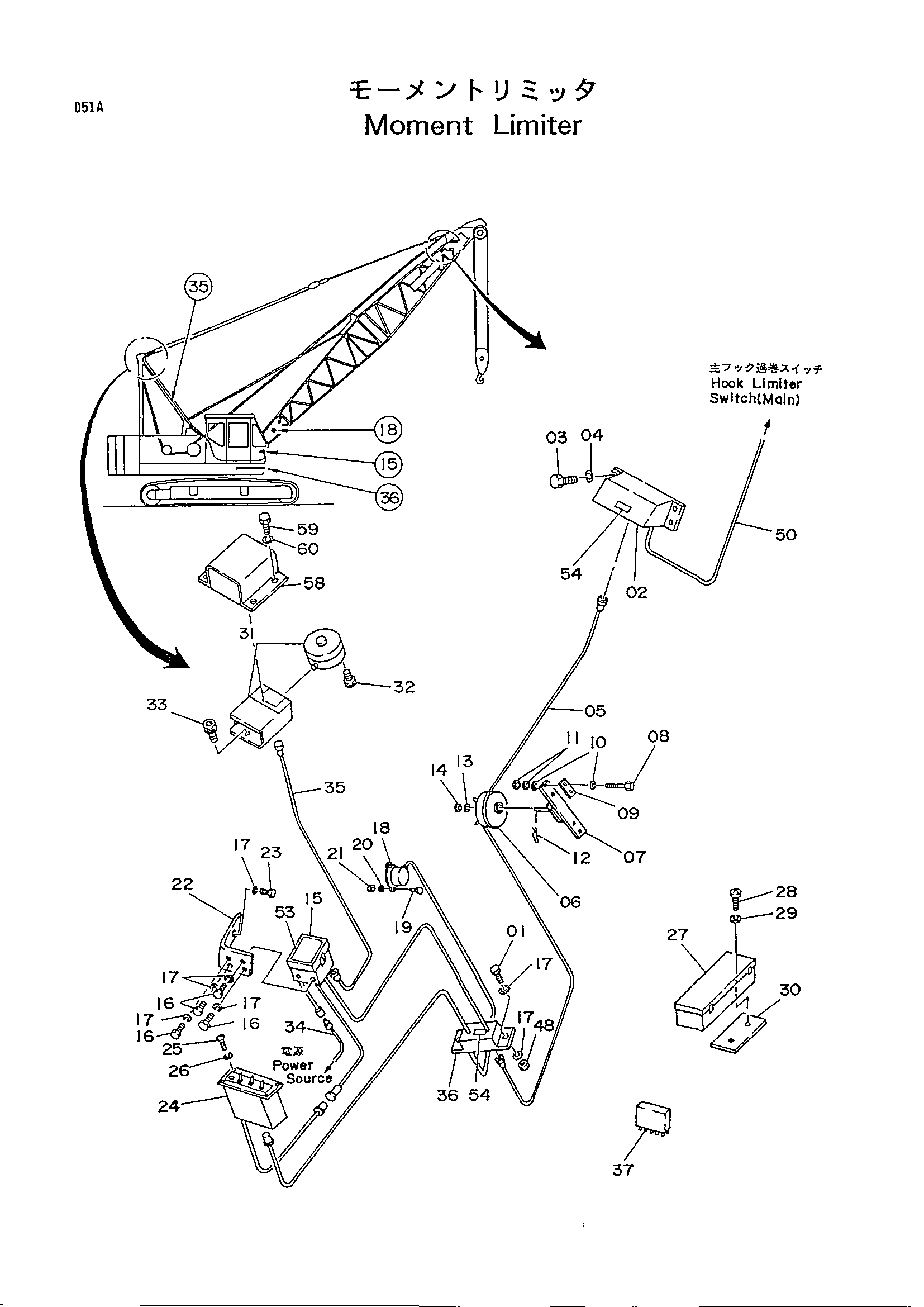

Заводская схема «Момент ограничитель» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901025 | Болт | 2 |
| 02 | 4156288 | Короб клемма | 1 |
| 03 | J900820 | Болт | 4 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | 4119098 | Жгут проводов | 1 |
| 06 | 7002986 | Реел трос | 1 |
| 07 | 8011172 | Кронштейн | 1 |
| 08 | M200803 | Болт | 4 |
| 09 | 4075444 | Пластина | 2 |
| 10 | A590108 | Плоская шайба | 8 |
| 11 | M500807 | Гайка | 8 |
| 12 | 487041 | Стопорный палец | 1 |
| 13 | A590120 | Плоская шайба | 1 |
| 14 | 959500 | Стопорное кольцо | 1 |
| 15 | 9054530 | Момент-лимитер | 1 |
| 16 | J901020 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 6 |
| 18 | 4248025 | Указатель угол | 1 |
| 19 | M200828 | Болт | 3 |
| 20 | A590908 | Пружинная шайба | 3 |
| 21 | M500807 | Гайка | 3 |
| 22 | 4180943 | Кронштейн | 1 |
| 23 | J901020 | Болт | 2 |
| 24 | 4155593 | Блок реле | 1 |
| 25 | J850410 | Винт | 6 |
| 26 | A590904 | Пружинная шайба | 6 |
| 27 | 4120662 | Короб | 1 |
| 28 | M430616 | Винт | 2 |
| 29 | A590906 | Пружинная шайба | 2 |
| 30 | 4092370 | Резиновая прокладка | 1 |
| 31 | 4188816 | Лоад-скале | 1 |
| 32 | M340840 | Болт с внутренним шестигранником | 4 |
| 33 | M340610 | Болт с внутренним шестигранником | 4 |
| 34 | 4156605 | Жгут проводов | 1 |
| 35 | 4119071 | Жгут проводов | 1 |
| 36 | 4156286 | Короб клемма | 1 |
| *37 | 9128361 | Касетте | 1 |
| 48 | J950010 | Гайка | 2 |
| 50 | 4146345 | Жгут проводов | 1 |
| *53 | 4145054 | Информационная табличка | 1 |
| *54 | 4117998 | Информационная табличка | 3 |
| *58 | 8033993 | Крышка | 1 |
| *59 | J901216 | Болт | 4 |
| *60 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
