Крышка LF — HITACHI KH150-3

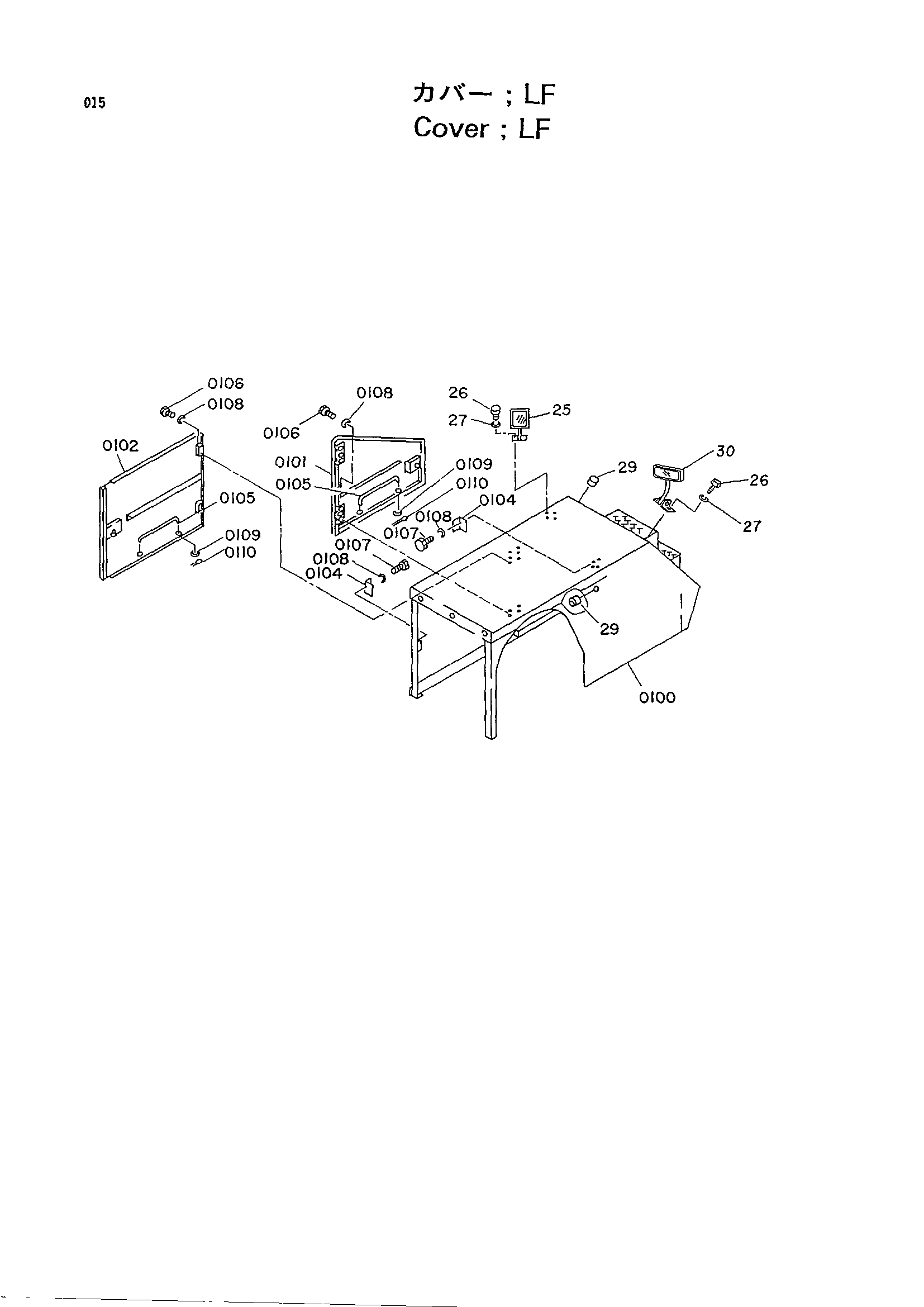

Заводская схема «Крышка LF» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *0100 | 9061227 | Крышка LF | 1 |
| *0100 | 6007183 | Крышка LF | 1 |
| 0101 | 7015653 | Дверь | 1 |
| 0102 | 7014974 | Дверь | 1 |
| 0104 | 4140949 | Замок | 2 |
| 0105 | 4165672 | Стойка | 2 |
| 0106 | J901030 | Болт | 12 |
| 0107 | J901025 | Болт | 4 |
| 0108 | A590910 | Пружинная шайба | 16 |
| 0109 | A590108 | Плоская шайба | 2 |
| 0110 | A762013 | Шплинт | 2 |
| 25 | 4072469 | Зеркало | 1 |
| 26 | J900614 | Болт | 8 |
| 27 | A590906 | Пружинная шайба | 8 |
| 29 | 4161289 | Резиновая втулка | 2 |
| 30 | 4157886 | Зеркало | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
