Гидролинии хода (суперструктуре) — HITACHI KH150-3

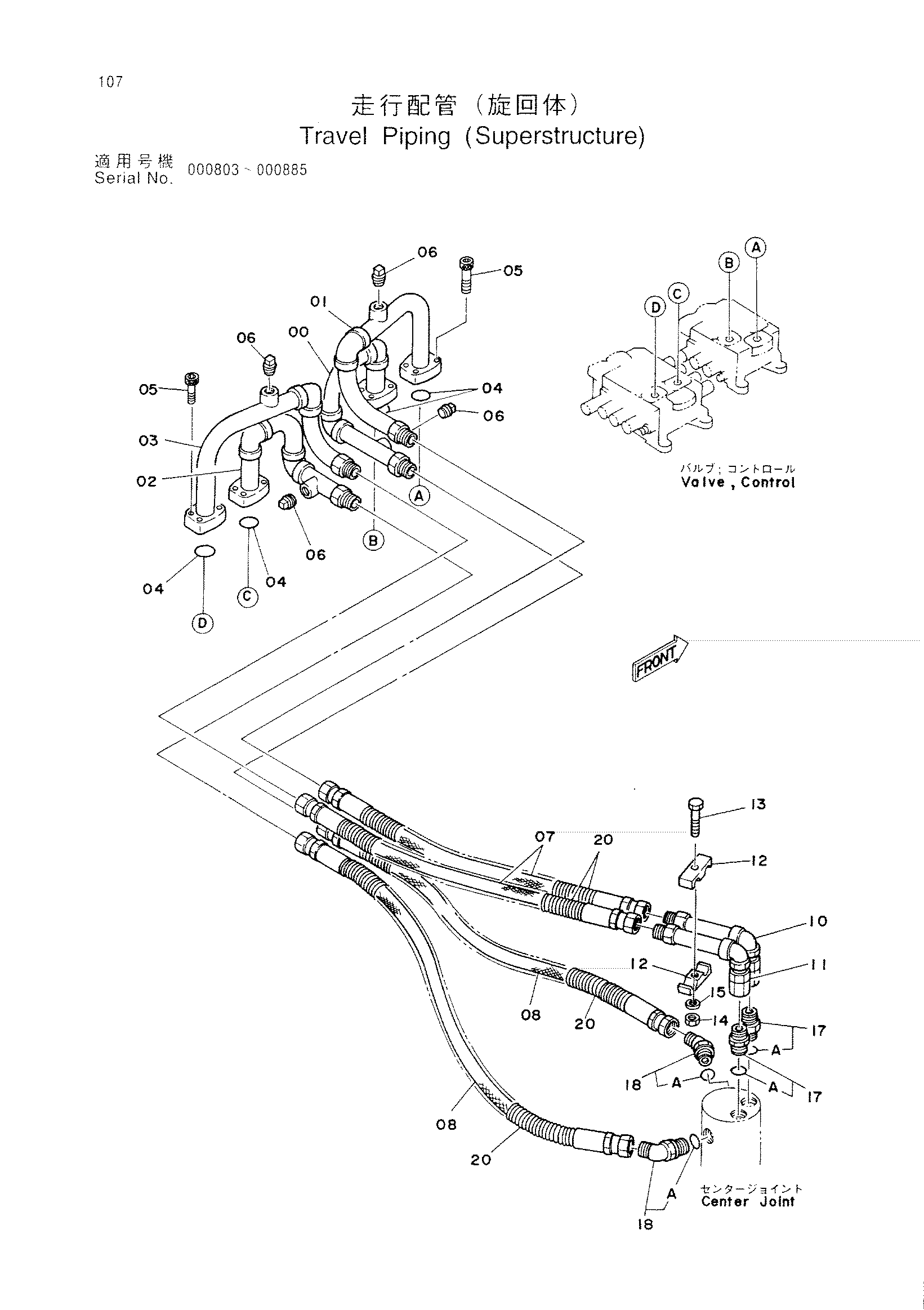

Заводская схема «Гидролинии хода (суперструктуре)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8026281 | Трубка | 1 |
| 01 | 8026282 | Трубка | 1 |
| 02 | 8026283 | Трубка | 1 |
| 03 | 8026284 | Трубка | 1 |
| 04 | A811035 | Уплотнительное кольцо | 4 |
| 05 | M341036 | Болт с внутренним шестигранником | 16 |
| 06 | 94-2023 | Пробка | 4 |
| 07 | 4034721 | Шланг | 2 |
| 08 | 4067540 | Шланг | 2 |
| 10 | 9717819 | Трубка | 1 |
| 11 | 9717820 | Трубка | 1 |
| 12 | 4053596 | Хомут трубки | 2 |
| 13 | J901260 | Болт | 1 |
| 14 | J950012 | Гайка | 1 |
| 15 | A590912 | Пружинная шайба | 1 |
| 17 | 4042033 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 2 |
| 18 | 4102237 | Угловой штуцер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 2 |
| 20 | 4070700 | Защита шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
