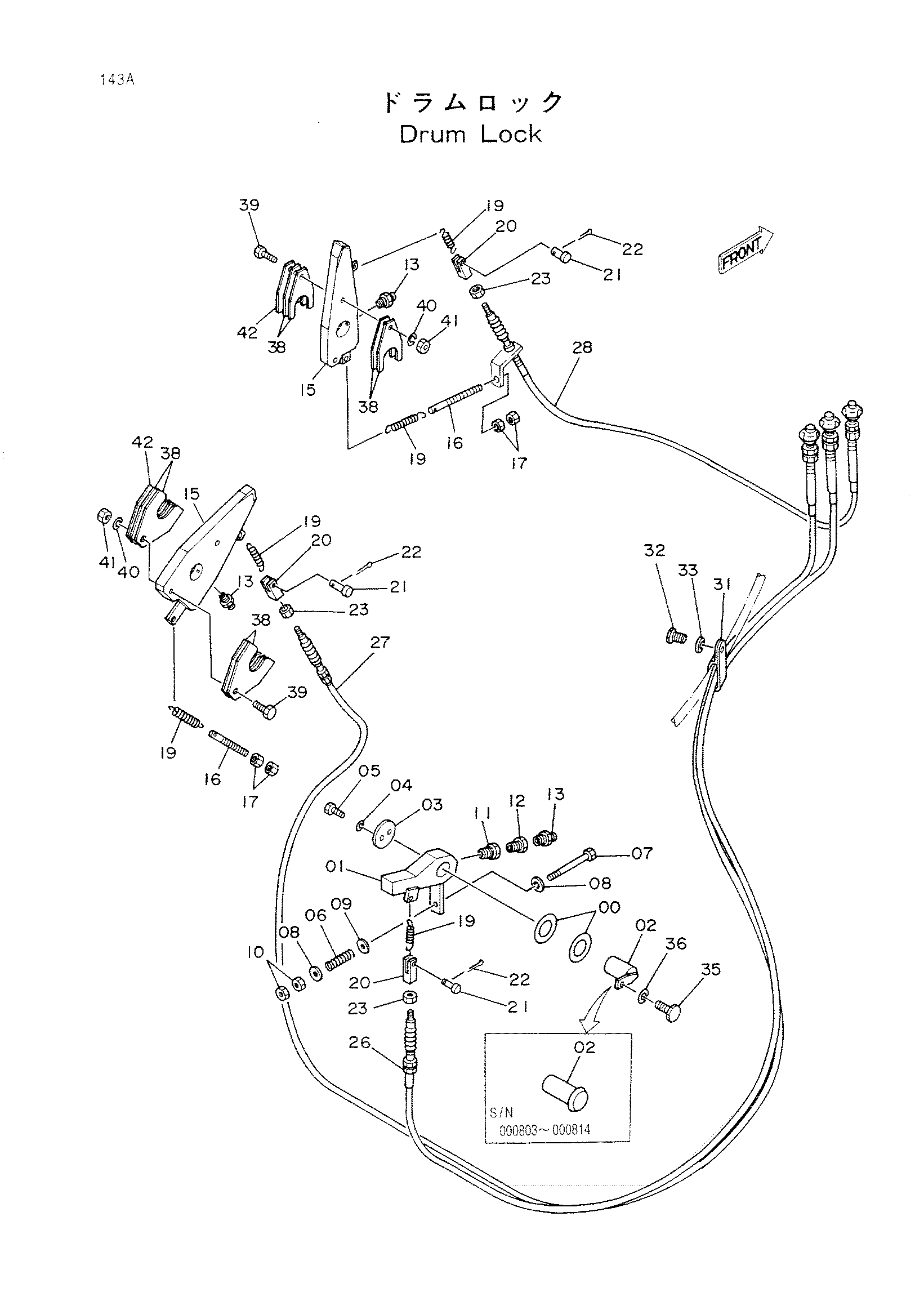

Барабан блокировка — HITACHI KH150-3

Заводская схема «Барабан блокировка» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4155369	Регулировочная шайба 2.3	2
01	8026017	Зуб	1
02	4155722	Палец	1
02	9721587	Палец	1
03	492066	Фиксатор	1
04	A590910	Пружинная шайба	2
05	J901020	Болт	2
06	41626	Пружина	1
07	J901004	Болт	1
08	A590110	Шайба	2
09	J217083	Шайба	1
10	M501008	Гайка	2
11	4015427	Адаптер	1
12	J728281	Втулка	1
13	J75581	Штуцер	3
15	8029022	Зуб	2
16	4142253	Шток	2
17	M500807	Гайка	4
19	413431	Пружина	5
20	M980624 замена: M980634	Концевой вилка	3
20	M980634	Концевой вилка	3
21	A740616	Палец	3
22	A761610	Шплинт	3
23	M500605	Гайка	3
26	4155366	Трос управления	1
27	4155365	Трос управления	1
28	4161709	Трос управления	1
31	4000873	Зажим трубка	1
32	M430610	Винт	1
33	A590906	Пружинная шайба	1
35	J901225	Болт	1
36	A590916	Пружинная шайба	1
38	4255160	Регулировочная шайба 2.3	8
38	4255160	Регулировочная шайба 2.3	8
39	J901050	Болт	2
39	J901050	Болт	2
40	A590910	Пружинная шайба	2
40	A590910	Пружинная шайба	2
41	J950010	Гайка	2
41	J950010	Гайка	2
42	4264932	Регулировочная шайба 1.2	2
42	4264932	Регулировочная шайба 1.2	2

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
