Пилотные гидролинии (4) — HITACHI KH150-3

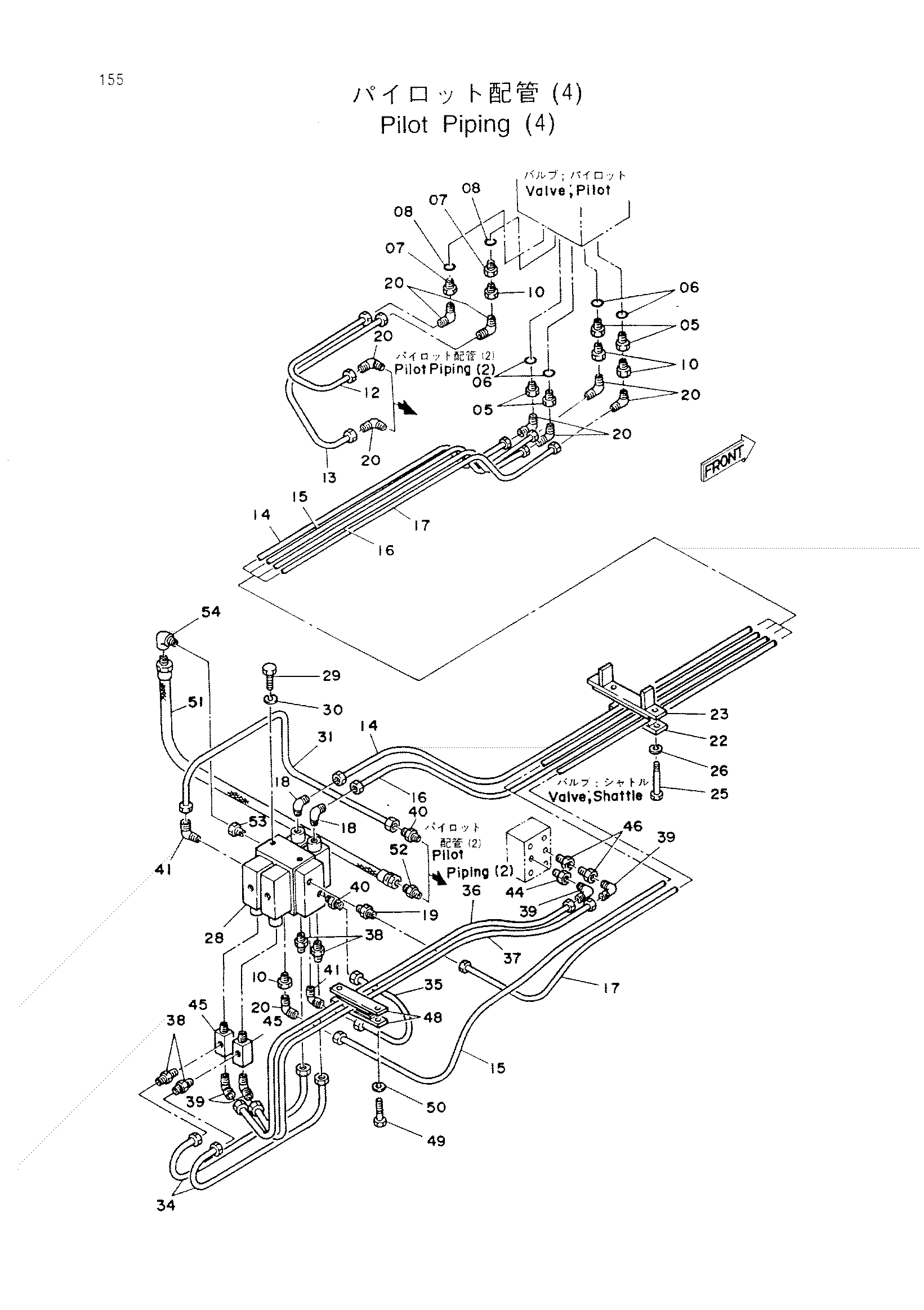

Заводская схема «Пилотные гидролинии (4)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4040181 | Втулка | 4 |
| 06 | U10778U | Уплотнительное кольцо | 4 |
| 07 | 4156944 | Переходник | 2 |
| 08 | R26906R | Уплотнительное кольцо | 2 |
| 10 | 4156947 | Адаптер | 4 |
| 12 | 4156954 | Трубка | 1 |
| 13 | 4156955 | Трубка | 1 |
| 14 | 3029118 | Трубка | 1 |
| 15 | 3029119 | Трубка | 1 |
| 16 | 3029120 | Трубка | 1 |
| 17 | 3029121 | Трубка | 1 |
| 18 | 4130176 | Штуцер трубки | 2 |
| 19 | 4130171 | Штуцер трубки | 1 |
| 20 | 4130177 | Штуцер трубки | 9 |
| 22 | 4069831 | Хомут | 1 |
| 23 | 9719963 | Сиденье | 1 |
| 25 | J901085 | Болт | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 28 | 4155358 | Пилотный клапан | 1 |
| 29 | J901020 | Болт | 2 |
| 30 | A590910 | Пружинная шайба | 2 |
| 31 | 3030695 | Трубка | 1 |
| 34 | 4156958 | Трубка | 2 |
| 35 | 4156959 | Трубка | 1 |
| 36 | 3029122 | Трубка | 1 |
| 37 | 3029123 | Трубка | 1 |
| 38 | 4130170 | Штуцер трубки | 4 |
| 39 | 4130176 | Штуцер трубки | 4 |
| 40 | 4130171 | Штуцер трубки | 2 |
| 41 | 4130177 | Штуцер трубки | 2 |
| 44 | 4133999 | Соединение | 1 |
| 45 | 4156949 | Тройник | 2 |
| 46 | 4015427 | Адаптер | 2 |
| 48 | 4069831 | Хомут | 2 |
| 49 | J901055 | Болт | 2 |
| 50 | A590910 | Пружинная шайба | 2 |
| 51 | 4054363 | Шланг | 1 |
| 52 | 4115046 | Адаптер | 1 |
| 53 | 4080071 | Переходник | 1 |
| 54 | 94-0632 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
