Пилотные гидролинии (6-1) — HITACHI KH150-3

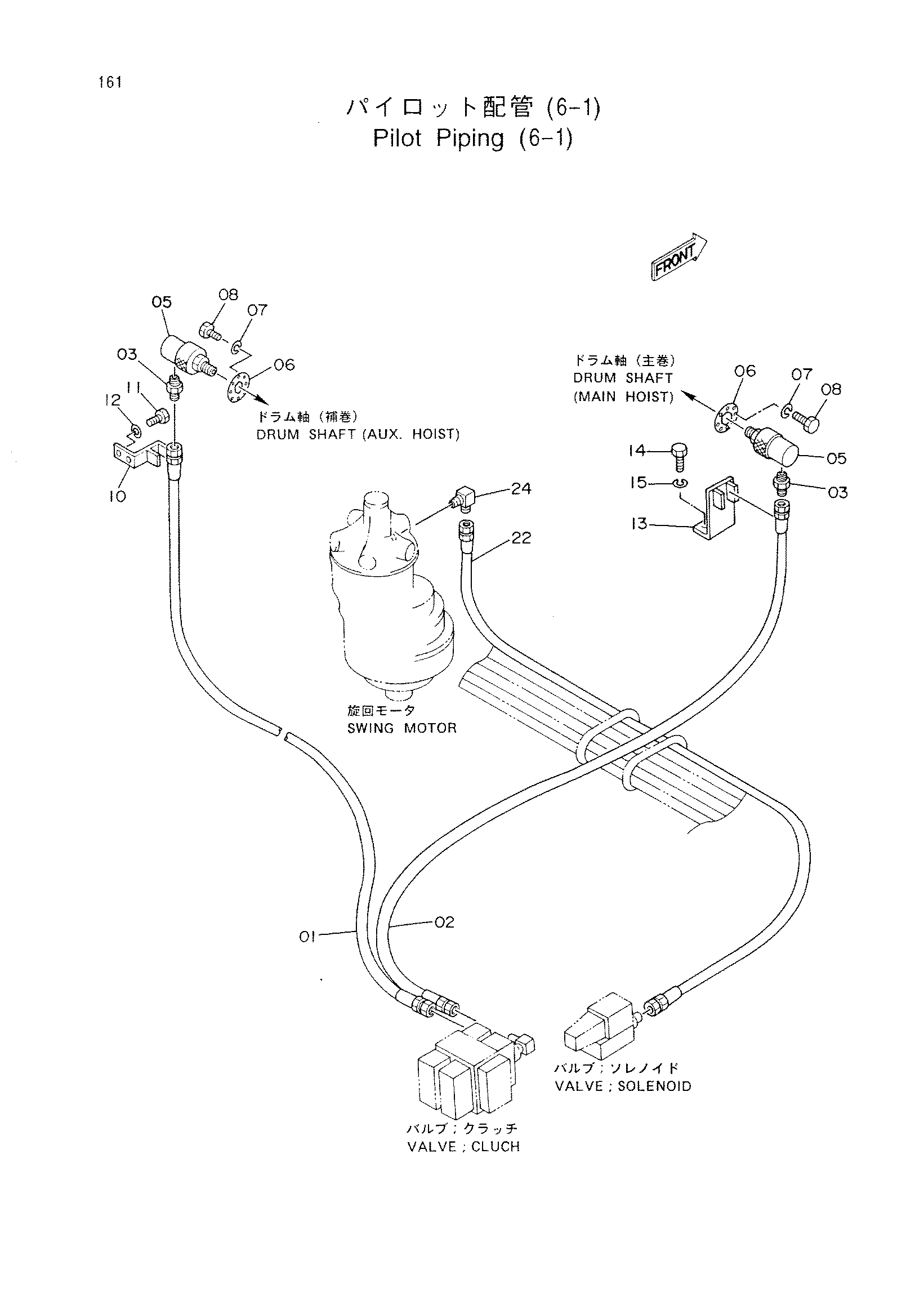

Заводская схема «Пилотные гидролинии (6-1)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4163063 замена: 4282443 | Шланг | 1 |
| 01 | 4163063 замена: 94-1301 | Шланг | 1 |
| 01 | 4282443 | Шланг | 1 |
| 02 | 4158106 замена: 4282442 | Шланг | 1 |
| 02 | 4158106 замена: 94-1301 | Шланг | 1 |
| 02 | 4282442 | Шланг | 1 |
| 03 | 4116534 | Адаптер | 2 |
| 03 | 94-1301 | Адаптер | 2 |
| 05 | 4167389 замена: 4024286 | Уплотнение ротор | 2 |
| 05 | 4167389 замена: 4142263 | Уплотнение ротор | 2 |
| 05 | 4167389 замена: J900610 | Уплотнение ротор | 2 |
| 05 | 4024286 | Соединение | 2 |
| 05 | 4024286 | Соединение | 2 |
| 06 | 4175079 | Стопорная пластина | 2 |
| 06 | 4142263 | Стопорная пластина | 2 |
| 06 | 4142263 | Стопорная пластина | 2 |
| 07 | A590906 | Пружинная шайба | 2 |
| 08 | 4174540 | Болт | 2 |
| 08 | J900610 | Болт | 2 |
| 08 | J900610 | Болт | 2 |
| 10 | 9719854 | Опора | 1 |
| 11 | J901016 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | 8026018 | Опора | 1 |
| 14 | J901220 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 22 | 4124810 | Нейлоновый шланг | 1 |
| 22 | 4123229 | Нейлоновый шланг | 1 |
| 24 | 4118999 | Угловой штуцер | 1 |
| 24 | 4133249 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
