Миссион п.т.о — HITACHI KH150-3

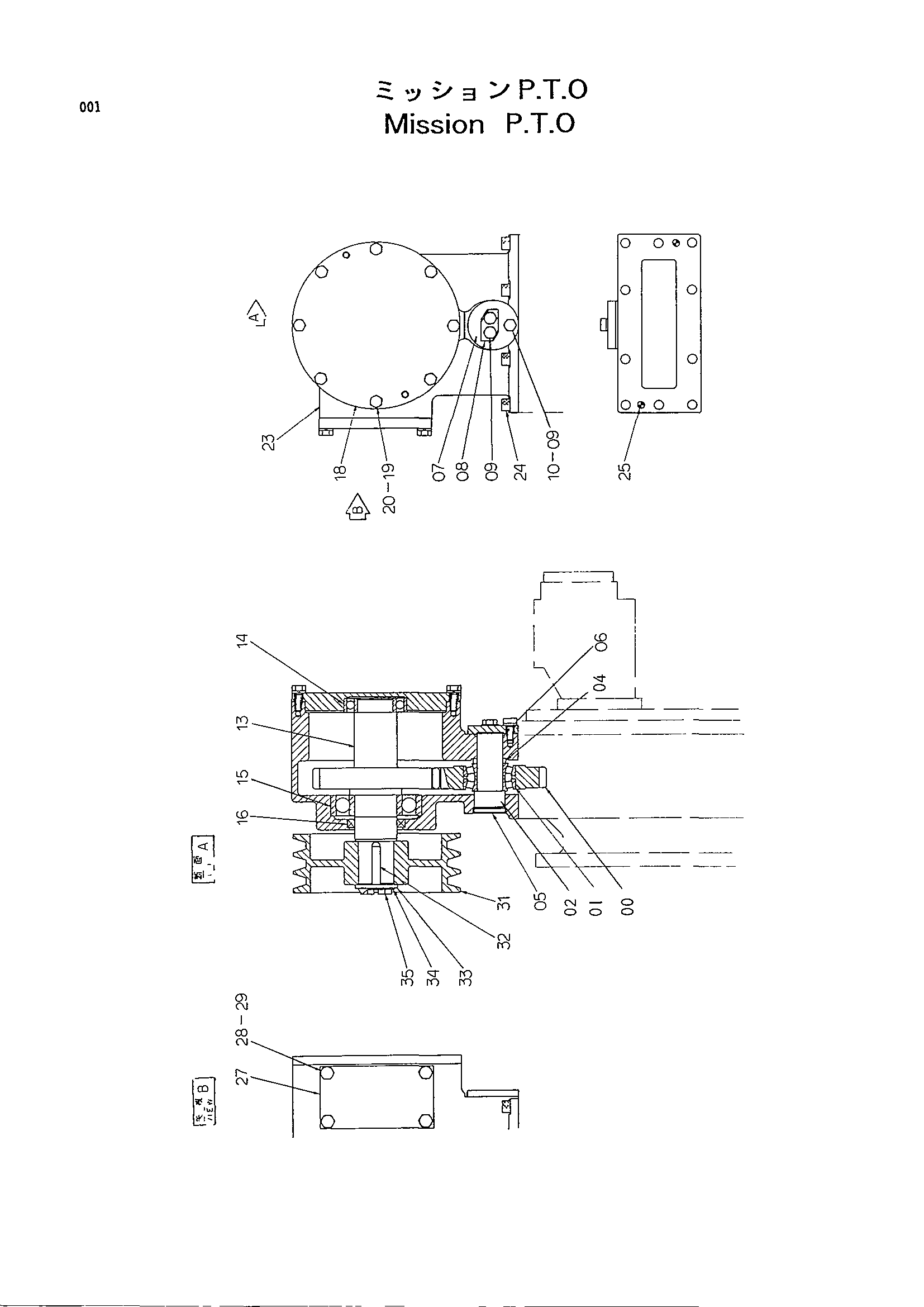

Заводская схема «Миссион п.т.о» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3045783 | Шестерня | 1 |
| *01 | 4240055 | Роликовый подшипник | 2 |
| 02 | 4240056 | Мост | 1 |
| 04 | 4240057 | Проставка | 1 |
| 05 | 971305 | Крышка | 1 |
| 06 | A810035 | Уплотнительное кольцо | 1 |
| 07 | 4099369 | Фиксатор | 1 |
| 08 | 4099370 | Стопорная шайба | 1 |
| 09 | J901025 | Болт | 3 |
| 10 | A590910 | Пружинная шайба | 1 |
| 13 | 2020086 | Шестерня | 1 |
| 14 | 969422 | Шариковый подшипник | 1 |
| 15 | 961429 | Шариковый подшипник | 1 |
| 16 | 940054 | Масляное уплотнение | 1 |
| 18 | 3030773 | Крышка | 1 |
| 19 | J901030 | Болт | 8 |
| 20 | A590910 | Пружинная шайба | 8 |
| 23 | 1008077 | Корпус | 1 |
| 24 | M341230 | Болт с внутренним шестигранником | 10 |
| 25 | J401032 | Установочный штифт | 2 |
| 27 | 4170106 | Крышка | 1 |
| 28 | J901030 | Болт | 4 |
| 29 | A590910 | Пружинная шайба | 4 |
| 31 | 3031507 | Шкив | 1 |
| 32 | 94-2295 | Шпонка | 1 |
| 33 | 492066 | Фиксатор | 1 |
| 34 | X4828 | Стопорная шайба | 1 |
| 35 | J901020 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
